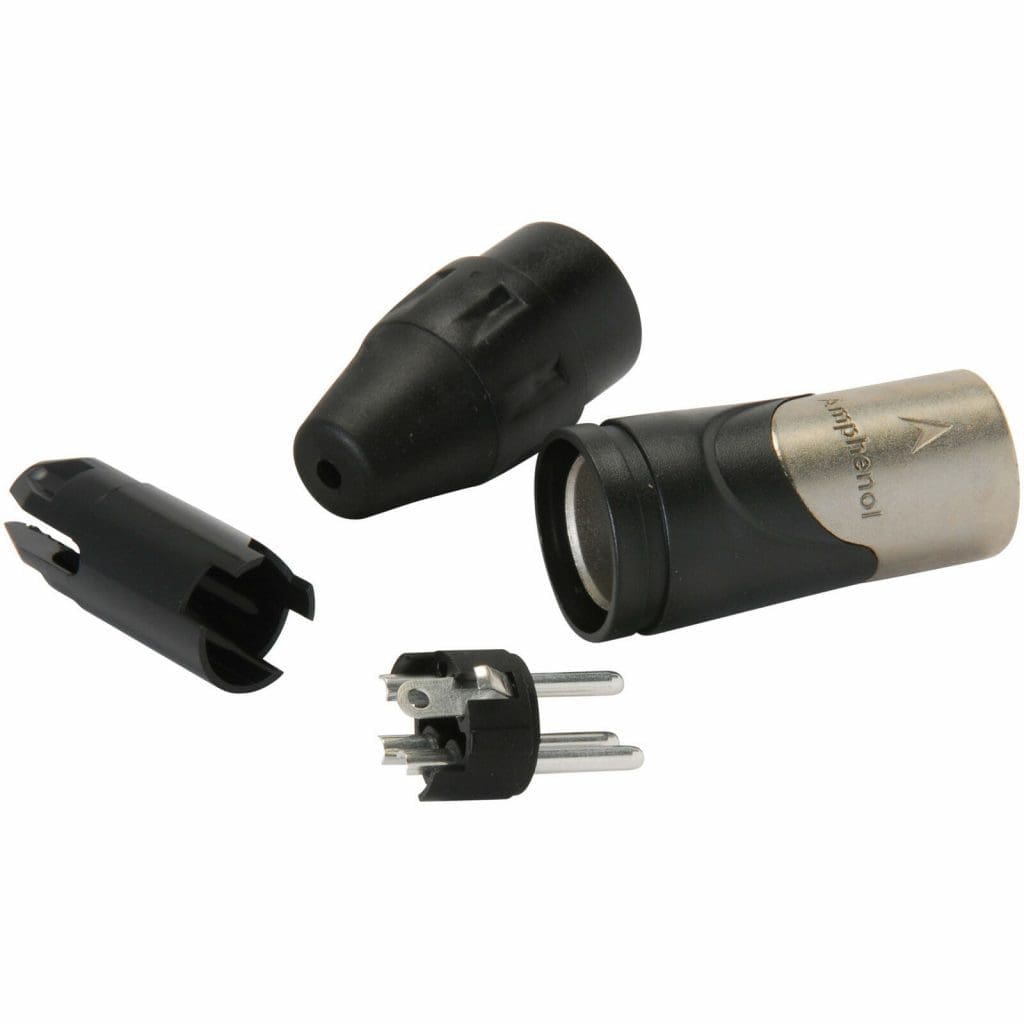

El conector XLR macho Amphenol AX3M, también llamado canon macho, es el conector estándar del audio profesional. Se usa para armar y reparar cables de micrófono, conexiones entre consolas, amplificadores, parlantes activos y equipos de estudio. Amphenol es una marca reconocida mundialmente en conectores, y su línea AX es muy usada por técnicos de sonido por su buena relación entre calidad y precio.
¿Qué es un conector XLR macho?
El XLR es un conector circular con traba de seguridad, normalmente de 3 pines, diseñado para señales de audio balanceado. El conector macho tiene los pines expuestos y se usa en el extremo del cable que se conecta a la entrada de una consola, interfaz o amplificador. Su traba evita que el cable se desconecte por accidente durante una presentación.
¿Para qué se usa el canon macho?
- Armado de cables de micrófono a medida.
- Reparación de cables con conectores rotos o falsos contactos.
- Conexión entre consolas, amplificadores y parlantes activos.
- Cables para interfaces de audio y estudios de grabación.
- Sistemas de sonido en iglesias, colegios, eventos y radios.
Características del Amphenol AX3M
- Tipo: XLR macho de cable.
- Pines: 3.
- Marca y modelo: Amphenol AX3M.
- Montaje: por soldadura de los cables a los pines.
- Uso: audio balanceado y señales de micrófono.
Cómo soldar un conector XLR macho
- Pasa primero la carcasa y el protector por el cable.
- Pela el cable y separa la malla y los dos conductores internos.
- Estaña los pines y los cables antes de unirlos.
- Conexión estándar: pin 1 a la malla (tierra), pin 2 al positivo y pin 3 al negativo.
- Suelda, revisa que no haya puentes entre pines y arma la carcasa.
- Comprueba el cable con un tester de continuidad antes de usarlo.
¿Por qué elegir un conector de marca?
Un conector genérico puede tener pines que se aflojan, carcasas que se rompen o contactos que se oxidan, provocando ruidos y cortes en pleno evento. Un conector XLR macho de marca como Amphenol ofrece mejor ajuste, materiales más duraderos y una conexión confiable durante años. Para un técnico de sonido, la diferencia se nota en cada presentación.
Consejos para cables de audio duraderos
Usa cable balanceado de buena calidad con malla completa. Ajusta bien el prensacable para que la fuerza no recaiga sobre las soldaduras. Enrolla los cables sin doblarlos en ángulos cerrados y guarda los conectores protegidos del polvo y la humedad.
Si quieres conocer la historia y las variantes de este conector, consulta el artículo sobre el conector XLR en Wikipedia.
Señales de que debes cambiar el conector
Los ruidos al mover el cable, los cortes intermitentes y los pines doblados o flojos son señales claras de que el conector está dañado. Reemplazarlo cuesta mucho menos que un cable nuevo y te permite conservar un buen cable de micrófono por muchos años más. Muchos técnicos también arman sus propios cables a la medida exacta del escenario, evitando sobrantes enrollados que generan desorden y tropiezos.
Para completar el cable, usa el conector hembra AX3F de la misma línea en el otro extremo.
Preguntas frecuentes sobre el conector XLR macho
¿Cuál es la diferencia entre XLR macho y hembra?
El macho tiene los pines y va hacia la entrada de la consola o equipo; la hembra tiene los orificios y se conecta al micrófono.
¿Cómo se conectan los 3 pines?
Pin 1 a tierra (malla), pin 2 positivo y pin 3 negativo, según el estándar.
¿Sirve para cables de parlantes pasivos?
No es lo recomendado. Para parlantes pasivos de potencia se usan conectores tipo Speakon.
¿Se necesita soldar?
Sí, los cables se sueldan a los pines del conector.
