El driver DRV8825 es un controlador de motor paso a paso en formato Stepstick, la evolución del clásico A4988. Admite voltajes de alimentación de hasta 45V y microstepping de hasta 1/32 de paso, lo que se traduce en movimientos más suaves y precisos en impresoras 3D, routers CNC y robots. Su placa de 4 capas con cobre de 2 oz mejora la disipación de calor, y sus protecciones integradas cuidan tanto al driver como al motor.
¿Qué hace un controlador de motor paso a paso?
Un motor paso a paso no gira solo con conectarlo a una fuente: necesita una secuencia precisa de pulsos en sus bobinas. El driver recibe dos señales simples desde la placa controladora, paso (STEP) y dirección (DIR), y se encarga de energizar las bobinas en el orden y con la corriente correcta. Así tu Arduino, RAMPS o placa de impresora puede mover el motor con exactitud.
Características del driver DRV8825
- Interfaz: control simple por paso y dirección.
- Resoluciones: paso completo, 1/2, 1/4, 1/8, 1/16 y 1/32.
- Lógica: compatible con sistemas de 3.3V y 5V.
- Voltaje máximo de alimentación: 45V.
- Corriente: alrededor de 1.5A por fase sin ventilación y hasta 2.2A con buena refrigeración.
- Protecciones: apagado térmico, sobrecorriente, bajo voltaje y cortocircuito.
- PCB: 4 capas con cobre de 2 oz para mejor disipación.
- Ajuste de corriente: mediante potenciómetro.
- Regulador integrado: no necesita fuente lógica externa.
DRV8825 vs A4988: ¿cuál elegir?
El DRV8825 soporta mayor voltaje (45V frente a 35V del A4988), ofrece microstepping de 1/32 en lugar de 1/16 y maneja algo más de corriente. Tiene el mismo tamaño y en la mayoría de placas se instala en el mismo zócalo. La diferencia importante es que la configuración de los pines de microstepping y la fórmula para ajustar la corriente cambian, así que hay que revisar ambas al reemplazarlo.
Cómo instalar y ajustar el driver DRV8825
- Apaga la impresora o CNC antes de retirar o colocar el driver.
- Instálalo con la orientación correcta: un driver al revés se quema al encender.
- Configura los jumpers de microstepping según la resolución deseada.

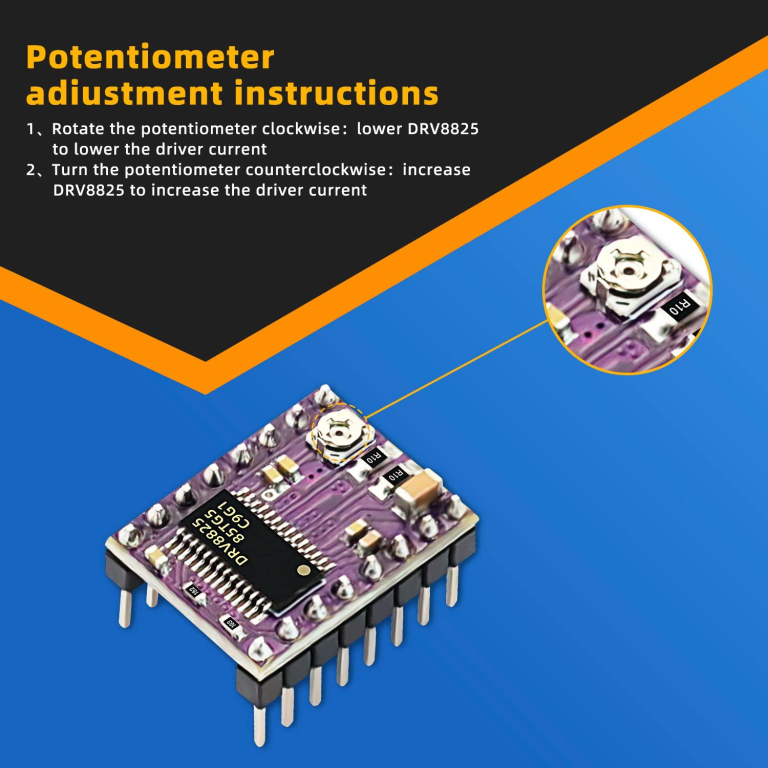

- Ajusta la corriente con el potenciómetro midiendo el voltaje de referencia (Vref). En el DRV8825, la corriente es aproximadamente Vref x 2.
- Coloca un disipador sobre el chip y, si trabaja muchas horas, agrega ventilación.
- Nunca desconectes el motor con el driver energizado.
Aplicaciones
- Impresoras 3D con placas RAMPS, MKS y similares.
- Routers CNC y grabadoras láser.
- Robots, brazos robóticos y plotters.
- Sliders de cámara y proyectos de automatización.
Si quieres entender cómo funcionan los motores que controla este módulo, consulta el artículo sobre el motor paso a paso en Wikipedia.
Problemas frecuentes y soluciones
Si el motor vibra pero no gira, revisa el orden de las bobinas: cada par debe quedar en las salidas 1A-1B y 2A-2B. Si pierde pasos o se calienta mucho, ajusta la corriente con el potenciómetro y mejora la refrigeración. Si el driver se apaga solo, probablemente está entrando en protección térmica: agrega un ventilador sobre el disipador. Y si el motor hace ruido agudo, prueba otra resolución de microstepping.
Preguntas frecuentes sobre el driver DRV8825
¿Reemplaza directamente al A4988?
Tiene el mismo tamaño y suele usar el mismo zócalo, pero debes revisar los jumpers de microstepping y reajustar la corriente.
¿Necesita disipador?
Sí, se recomienda disipador y, para corrientes altas, ventilación.
¿Cómo ajusto la corriente?
Midiendo el Vref en el potenciómetro: la corriente aproximada es Vref multiplicado por 2.
¿Funciona con Arduino?
Sí, con lógica de 3.3V o 5V usando las señales STEP y DIR.
