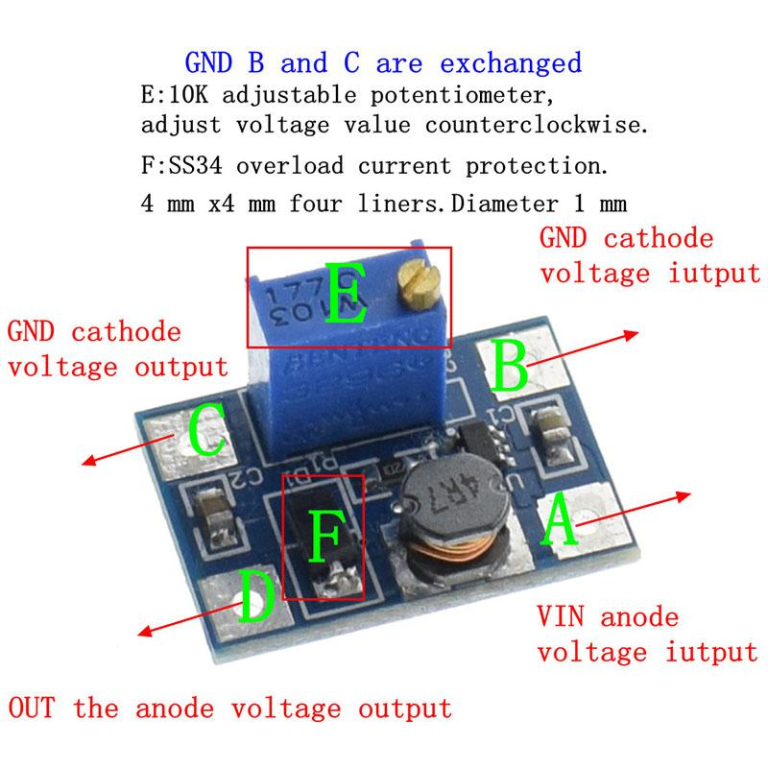

El SX1308 es un elevador de voltaje muy pequeño y eficiente que toma un voltaje bajo y lo convierte en otro mayor, ajustable con un potenciómetro. Trabaja a una frecuencia de conmutación alta, de 1.2 MHz, lo que permite usar componentes pequeños y obtener una salida estable. Es ideal para obtener 5V, 9V o 12V a partir de una celda de litio, un par de pilas o una fuente de bajo voltaje en proyectos portátiles.
Contenido
Aplicaciones
- Proyectos portátiles con celdas 18650 o LiPo.
- Alimentar Arduino o ESP32 a 5V desde una batería de 3.7V.
- Tiras LED cortas de 12V desde baterías.
- Sensores y módulos que requieren más voltaje.
- Power banks caseros.
Características
- Chip: SX1308.
- Tipo: convertidor elevador (step up / boost).
- Entrada: 2 a 24V DC.
- Salida: ajustable hasta 28V.
- Corriente: hasta 2A de pico en el interruptor interno.
- Frecuencia: 1.2 MHz.
- Eficiencia: alta, según voltajes y carga.
Corriente disponible
El límite de 2A corresponde al interruptor interno, no a la salida. Cuanto más elevas el voltaje, menor es la corriente que puedes obtener. Por ejemplo, para pasar de 3.7V a 5V dispondrás de una corriente moderada, suficiente para un microcontrolador con sensores, pero no para cargas grandes. Si necesitas más potencia, usa un elevador de mayor capacidad.
Cómo ajustarlo
- Conecta la entrada a tu batería o fuente respetando la polaridad.
- Sin carga, mide la salida con un multímetro.
- Gira el potenciómetro hasta el voltaje deseado.
- Conecta la carga y verifica que el voltaje se mantenga estable.
- Controla la temperatura del módulo si trabajas cerca del límite.
Recomendaciones
La salida siempre debe ser mayor que la entrada. Si usas celdas de litio, agrega una protección contra descarga profunda. Usa cables cortos en la entrada, donde circula la mayor corriente, y un capacitor adicional si alimentas cargas con picos de consumo.
Si quieres conocer cómo funcionan estos convertidores, consulta el artículo sobre el convertidor Boost en Wikipedia.
Por qué elegir el SX1308
Comparado con otros módulos elevadores populares, el SX1308 trabaja a una frecuencia más alta, lo que permite una placa más pequeña y una salida con menos rizado. Es una excelente opción cuando el espacio es limitado, por ejemplo dentro de una linterna, un parlante portátil o un dispositivo con batería. Su amplio rango de entrada permite usarlo con una sola celda de litio, con pilas o con fuentes de 5V, 9V o 12V que necesitas elevar. Ten siempre algunas unidades en tu caja de componentes: este elevador de voltaje resuelve en minutos muchas necesidades de alimentación en proyectos de electrónica, robótica y domótica. Si necesitas una salida fija, ajusta el potenciómetro una vez y fija su posición con una gota de esmalte para que no se mueva con la vibración.
Asesoramiento antes de comprar
Si no estás seguro de que este producto sea el adecuado para tu instalación, envíanos por WhatsApp los datos de tu equipo, una foto o una breve descripción del proyecto. Te ayudamos a elegir la opción correcta y te indicamos qué accesorios complementarios necesitas, para que todo funcione desde el primer día.
Galería de imágenes
Preguntas frecuentes sobre el módulo elevador SX1308
¿Puede bajar el voltaje?
No, solo lo eleva.
¿Hasta qué voltaje sube?
Hasta unos 28V.
¿Cuánta corriente entrega?
Depende de los voltajes; el límite de 2A es del interruptor interno.
¿Sirve con una celda 18650?
Sí, para obtener 5V o más con cargas moderadas.
