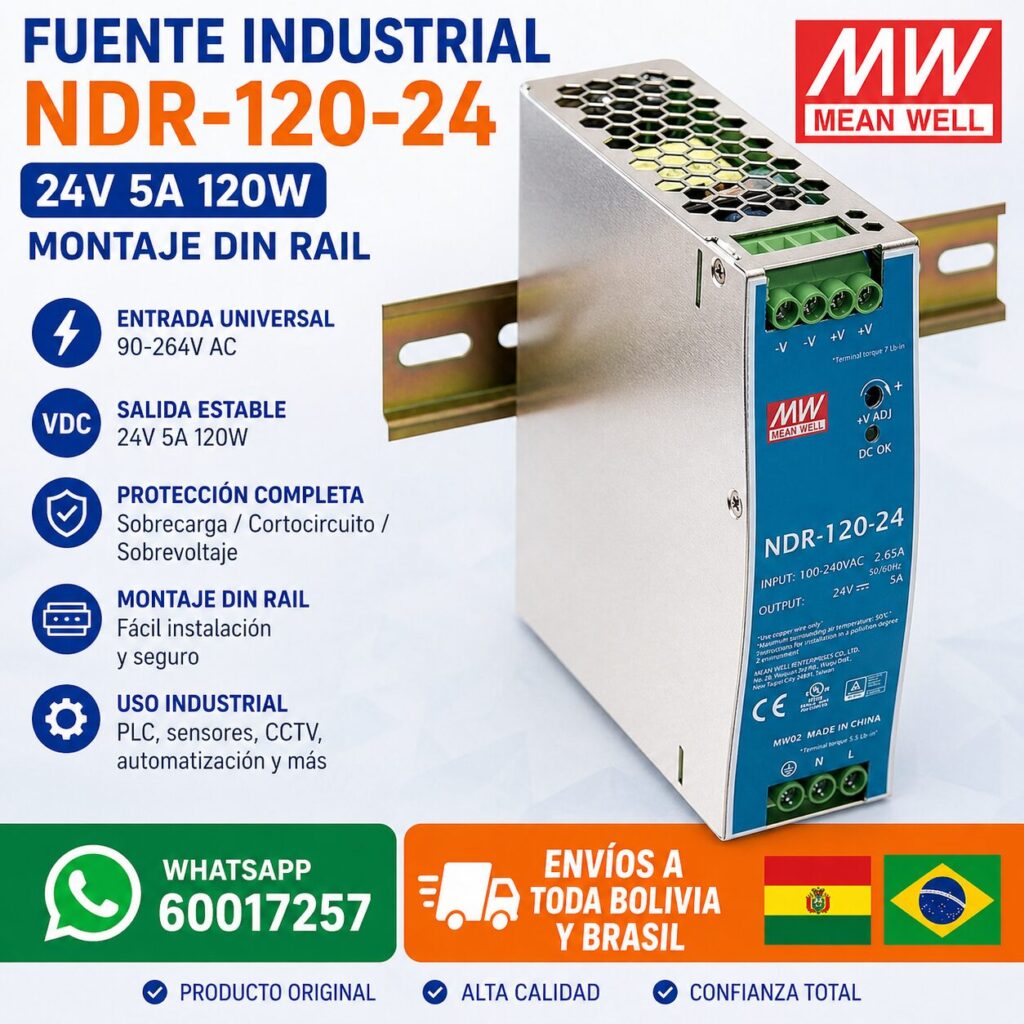

Fuente Riel DIN 24V 5A 120W NDR-120-24 – Fuente Industrial para Tableros, PLC y Automatización

La fuente riel DIN de 24V y 5A es la fuente estándar de los tableros de automatización. Se engancha directamente en el riel metálico del tablero, sin tornillos ni soportes adicionales, y entrega 120W estables para alimentar PLC, sensores, relés, pantallas HMI, cámaras y routers industriales. Su entrada universal de 90 a 264V AC tolera las variaciones de la red, algo importante en instalaciones donde el voltaje no siempre es estable.

¿Por qué 24V en automatización?

La mayoría de PLC, sensores industriales, electroválvulas, relés y pilotos trabajan con 24V DC. Es un voltaje seguro para el personal, con suficiente potencia para los equipos y menos sensible a las caídas en cables largos que 12V. Por eso una fuente 24V 5A en riel DIN es uno de los componentes más comunes en cualquier tablero de control.

Aplicaciones de la fuente 24V 5A

• Tableros eléctricos industriales.
• Automatización con PLC: entradas, salidas y módulos de expansión.
• Sensores, electroválvulas y relés de 24V.
• Pantallas HMI y routers industriales.
• CCTV profesional con cámaras de 24V.
• Control de accesos y sistemas de seguridad.

Ficha técnica del NDR-120-24

• Modelo: NDR-120-24.
• Tipo: fuente conmutada industrial para riel DIN.
• Entrada: 90 a 264V AC.
• Frecuencia: aprox. 47 a 63 Hz.
• Salida: 24V DC.
• Corriente: 5A.
• Potencia: 120W.
• Montaje: riel DIN estándar.
• Protecciones: sobrecarga, cortocircuito y sobretensión, según versión.
• Enfriamiento: por convección natural.

Cómo instalar la fuente riel DIN

1. Corta la energía principal del tablero.
2. Engancha la fuente en el riel DIN por la parte superior y presiona hasta que el clip trabe.
3. Conecta la entrada: fase (L), neutro (N) y tierra.
4. Conecta la salida +V y -V a la bornera de distribución de 24V, respetando la polaridad.
5. Energiza y mide la salida con un multímetro; si la fuente tiene potenciómetro de ajuste, regula a 24V.
6. Conecta las cargas y verifica que el consumo total no supere los 5A.

Consejos de dimensionamiento

Suma el consumo de todos los equipos de 24V del tablero y deja un margen del 20 al 30%. Una fuente que trabaja al 100% de forma continua se calienta y su vida útil se reduce. Deja espacio libre arriba y abajo de la fuente para que el aire circule, y no la instales pegada a variadores u otras fuentes de calor. Si el tablero crece, es preferible instalar una segunda fuente que exigir de más a una sola.

Ventajas del montaje en riel DIN

El riel DIN permite instalar, ordenar y reemplazar los equipos del tablero en minutos. Si la fuente algún día falla, se desengancha y se cambia sin desarmar nada más, reduciendo el tiempo de parada de la máquina o del proceso.

Si quieres entender cómo funcionan estas fuentes, consulta el artículo sobre la fuente conmutada en Wikipedia.

En tableros con PLC, es buena práctica proteger la salida de 24V con fusibles o interruptores automáticos por grupo de equipos: si un sensor entra en cortocircuito, solo se corta ese grupo y el resto del tablero sigue funcionando. También conviene rotular la bornera de 24V para facilitar el mantenimiento.

Preguntas frecuentes sobre la fuente riel DIN 24V 5A

¿Funciona con 220V?

Sí, su entrada acepta de 90 a 264V AC.

¿Se puede atornillar a una placa?

Está diseñada para riel DIN; se puede montar en una placa colocando un tramo de riel.

¿Cuántos equipos puedo conectar?

Los que sumen hasta 5A, dejando un margen de seguridad del 20 al 30%.

¿Tiene protección?

Sí, contra sobrecarga y cortocircuito, y sobretensión según versión.
