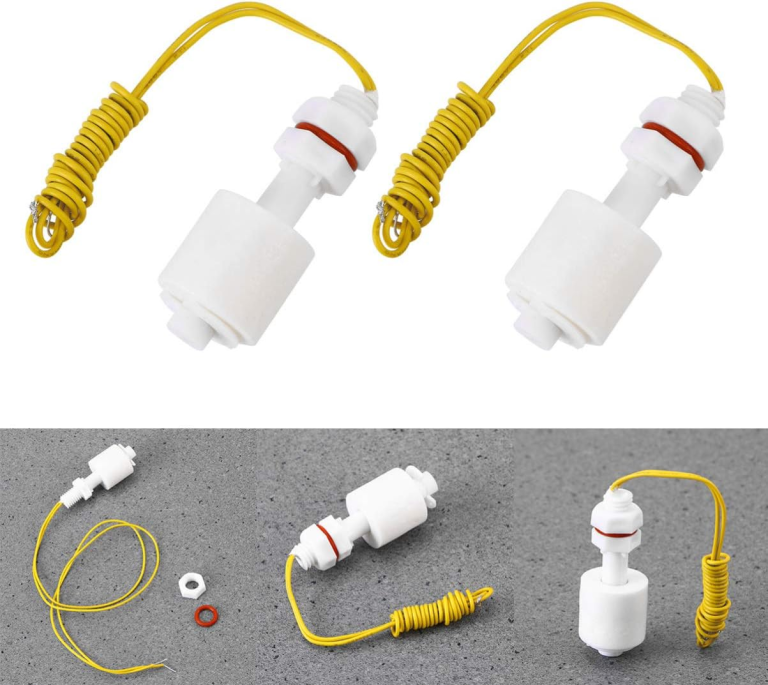

Este interruptor de flotador vertical es un sensor sencillo y económico para detectar el nivel de agua en tanques, bidones, acuarios, humidificadores y sistemas de riego. Está formado por un vástago plástico con un contacto reed en su interior y un flotador con imán que sube y baja con el líquido. Cuando el agua alcanza cierta altura, el imán acciona el contacto y el circuito cambia de estado.
Contenido
¿Cómo funciona el sensor de nivel de agua?
El flotador lleva un pequeño imán. Al subir o bajar con el nivel de agua, el imán pasa frente al contacto reed sellado dentro del vástago, que se cierra o se abre. Invirtiendo la posición del flotador (sacando el clip y dándolo vuelta) se puede cambiar la lógica de normalmente abierto a normalmente cerrado en muchos modelos.
Características
- Tipo: interruptor de flotador vertical con contacto reed
- Material: plástico resistente al agua

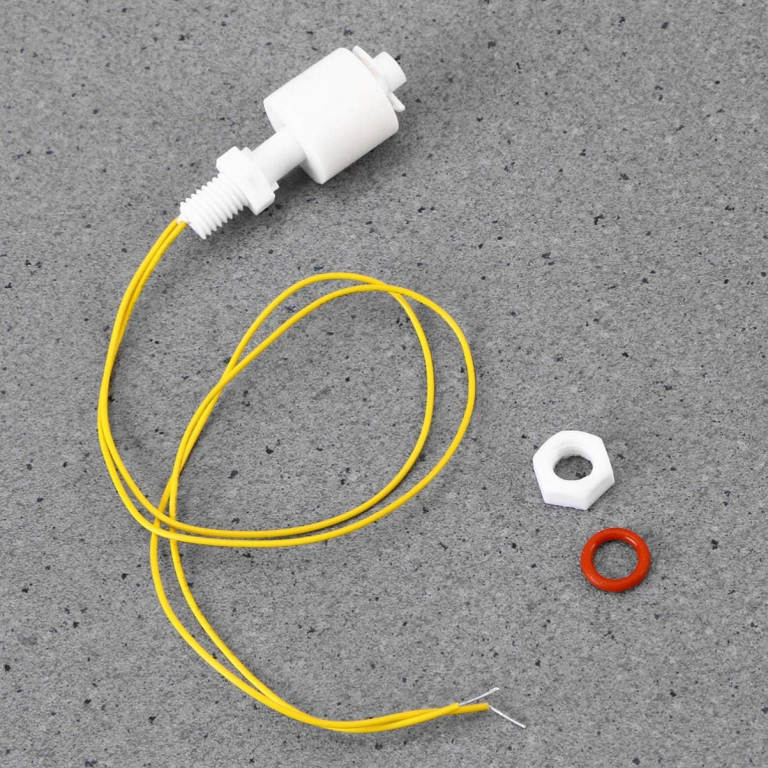

- Montaje: rosca con tuerca y empaque de goma
- Medidas aproximadas: 6 cm de largo y 2.3 cm de diámetro del flotador
- Cables de conexión incluidos
Importante: capacidad del contacto
Los contactos reed de estos sensores están pensados para señales de baja corriente (normalmente del orden de 0.5A en DC y potencias de unos pocos watts). No conectes una bomba ni una carga de 220V directamente. Usa el sensor para activar un relé, un contactor o la entrada de un microcontrolador, y que sea el relé el que maneje la bomba. Así el sensor dura mucho más y la instalación es segura.
Conexión con Arduino
Conecta un cable a GND y el otro a un pin digital configurado con INPUT_PULLUP. Cuando el flotador cierre el contacto, el pin leerá LOW. Con esa señal puedes encender una alarma, mostrar el nivel en una pantalla o activar un módulo relé que controle una bomba. Agrega un pequeño retardo por software para evitar lecturas inestables por el oleaje del agua.
Instalación en un tanque
Perfora un agujero del diámetro de la rosca en la tapa o en la pared del tanque, coloca el empaque y aprieta la tuerca sin excederte. El sensor debe quedar vertical para que el flotador se mueva libremente. Para controlar llenado automático se suelen usar dos sensores: uno para nivel bajo y otro para nivel alto.
Aplicaciones del sensor de nivel de agua
Control de tanques elevados y cisternas, protección de bombas contra trabajo en seco, acuarios, humidificadores, cafeteras, sistemas de riego y proyectos escolares de automatización.
Si quieres aprender más sobre los fundamentos de estos componentes, consulta el artículo sobre electrónica en Wikipedia.
Consejos para un control de nivel confiable
Instala el interruptor de flotador lejos de la entrada de agua para que el chorro no lo mueva de forma falsa. Limpia el flotador cada cierto tiempo, ya que el sarro y las algas pueden trabarlo. En tanques al aire libre, protege las conexiones eléctricas de la lluvia con cajas estancas y termocontraíble. Si controlas una bomba, programa una histéresis entre el nivel de encendido y el de apagado para evitar arranques demasiado frecuentes.
Galería de imágenes
Preguntas frecuentes sobre interruptor de flotador
¿Puedo conectar una bomba directamente?
No. Usa el sensor para activar un relé o contactor que maneje la bomba.
¿Es NA o NC?
En muchos modelos se puede cambiar invirtiendo la posición del flotador.
¿Sirve para líquidos distintos al agua?
Para líquidos no corrosivos sí; para aceites o químicos verifica la compatibilidad del plástico.
¿Funciona con Arduino?
Sí, conectado entre GND y un pin digital con pull-up interno.
