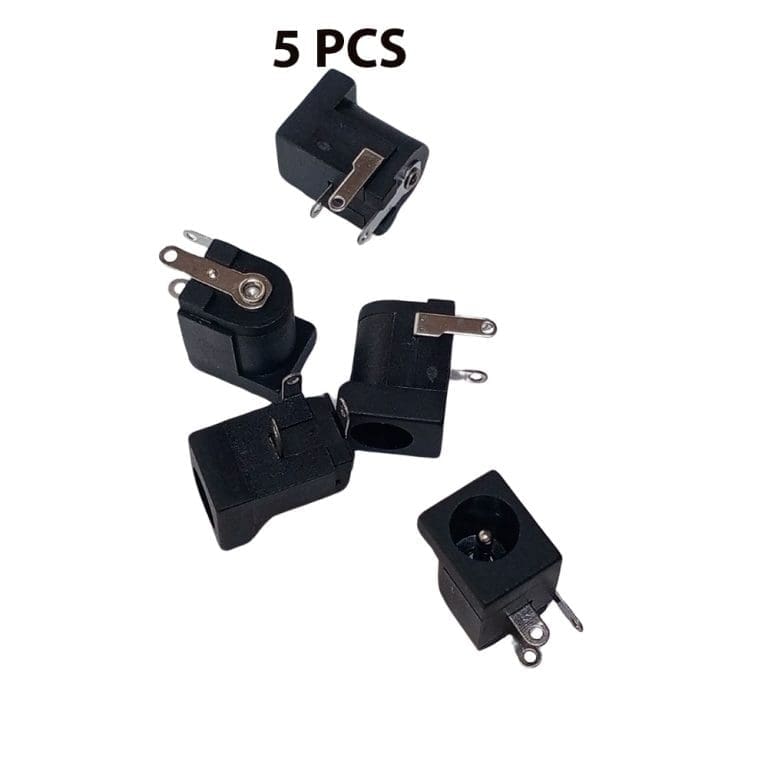

El jack DC 4.0 x 1.7 mm es el conector hembra de alimentación que se encuentra en muchos equipos pequeños: parlantes portátiles, routers, cámaras, lámparas, juguetes electrónicos y algunos dispositivos de audio. Con el uso, este conector suele aflojarse, partirse o despegarse de la placa, provocando que el equipo solo funcione si se mueve el cable.
Reemplazarlo es una reparación sencilla y económica que devuelve una conexión firme. El paquete trae 3 piezas.
Contenido
Características
- Diámetro exterior del plug compatible: 4.0 mm.
- Diámetro del pin central: 1.7 mm.
- Montaje: soldadura en placa de circuito impreso (PCB).
- Cuerpo plástico negro.
- Cantidad: 3 unidades.
Antes de comprar, compara la forma y la posición de los terminales con el jack original de tu equipo: existen varias huellas diferentes para la misma medida.
Cómo identificar la medida correcta
Los plugs DC más comunes son 5.5 x 2.1 mm, 5.5 x 2.5 mm, 4.0 x 1.7 mm y 3.5 x 1.35 mm. Mide el diámetro exterior del plug con un calibre y verifica el pin central. Un plug de 4.0 x 1.7 mm no entra en un jack de 5.5 mm y viceversa, y uno de medida parecida quedará flojo.
Cómo reemplazar el jack
- Desconecta el equipo y retira las baterías.
- Fotografía el jack original y anota la polaridad.
- Aplica flux y retira el estaño con malla desoldadora o bomba.
- Retira el jack dañado sin levantar las pistas.
- Coloca el nuevo jack, suelda los terminales y limpia el flux.
- Comprueba con un multímetro que no haya cortos y que la polaridad sea correcta.
Aplicaciones
- Parlantes Bluetooth y radios.
- Routers y repetidores pequeños.
- Cámaras, lámparas y juguetes electrónicos.
- Proyectos de electrónica con entrada de alimentación.
Para conocer más sobre este tipo de conector, consulta el artículo sobre el conector eléctrico en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Jack DC Hembra 4.0 x 1.7 mm para Circuito Impreso (3 Piezas), escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Jack DC Hembra 4.0 x 1.7 mm para Circuito Impreso (3 Piezas), envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Galería de imágenes
Resumen
¿Buscas jack DC 4.0 x 1.7? En Electrónica Cyber tenemos jack DC 4.0 x 1.7 disponible con envío a toda Bolivia. Si tienes dudas sobre jack DC 4.0 x 1.7, compatibilidad o stock, escríbenos por WhatsApp al 60017257 y te asesoramos antes de comprar.
Preguntas frecuentes sobre jack DC 4.0 x 1.7
¿El jack DC 4.0 x 1.7 sirve para plug de 5.5 mm?
No, el plug de 5.5 mm es más grande y no entra.
¿Cuántas piezas trae?
Tres unidades.
¿Se monta en panel?
No, es para soldar en placa de circuito impreso.
¿Cómo sé la medida de mi plug?
Mide el diámetro exterior con un calibre y verifica el pin central.
