Kit ATMEGA328P-PU con Zócalo, Cristal 16 MHz y Regulador LM7805 – Arma tu Propio Arduino

El ATMEGA328P es el microcontrolador que lleva el Arduino UNO, y con este kit puedes usarlo directamente en tus propios circuitos. Incluye el chip en encapsulado DIP de 28 pines, un zócalo para no soldarlo directamente, el cristal de 16 MHz con sus capacitores y el regulador LM7805 para obtener 5V estables. Con estas piezas armas un Arduino mínimo en protoboard o en una placa hecha a medida, reduciendo costo y tamaño en proyectos terminados.

¿Por qué armar tu propio Arduino?

Una placa Arduino completa es ideal para aprender y hacer prototipos, pero cuando el proyecto ya funciona y debe quedar instalado, usar solo el microcontrolador tiene ventajas: ocupa menos espacio, cuesta menos y puedes diseñar la placa con exactamente lo que necesitas. Además, armar el circuito mínimo es una excelente práctica para entender cómo funciona un microcontrolador por dentro.

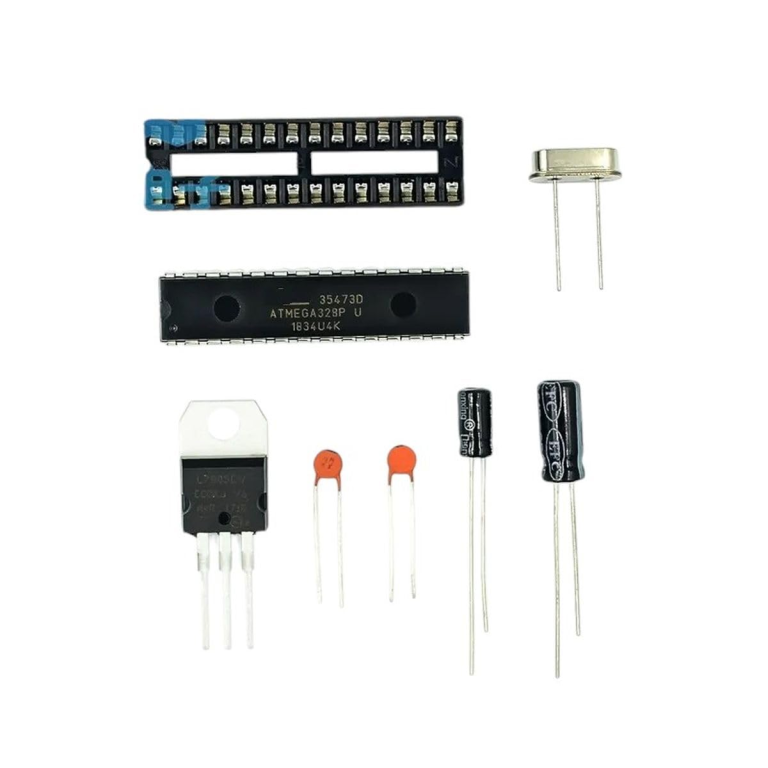

Contenido del kit

• 1 microcontrolador ATMEGA328P-PU en encapsulado DIP-28.
• 1 zócalo DIP de 28 pines para montar y cambiar el chip sin soldarlo.
• 1 cristal de 16 MHz para el reloj del microcontrolador.
• Capacitores para el cristal, según la versión del kit.
• 1 regulador LM7805 de 5V.

Características del ATMEGA328P

• Arquitectura: AVR de 8 bits.
• Memoria flash: 32 KB.
• SRAM: 2 KB.
• EEPROM: 1 KB.
• Pines de entrada/salida: 23, con 6 canales analógicos y salidas PWM.
• Comunicaciones: UART, SPI e I2C.
• Velocidad: hasta 20 MHz; con el cristal del kit trabaja a 16 MHz como el Arduino UNO.

El regulador LM7805

El LM7805 recibe un voltaje mayor, típicamente de 7 a 12V, y entrega 5V estables para alimentar el microcontrolador y los sensores. Debe ir acompañado de capacitores en la entrada y la salida, y si tu circuito consume bastante corriente o la diferencia de voltaje es grande, conviene agregarle un disipador, porque la energía sobrante se convierte en calor.

Cómo programarlo

1. Arma el circuito mínimo: alimentación de 5V, cristal con sus capacitores y una resistencia de 10 k en el pin de reset.
2. Si el chip no tiene bootloader, grábalo usando otro Arduino como programador ISP desde Arduino IDE.
3. Con bootloader cargado, programa el chip con un adaptador USB-TTL conectado a RX, TX y reset.
4. Selecciona la placa Arduino UNO en Arduino IDE y carga tu programa como siempre.
5. También puedes programarlo directamente por ISP, sin bootloader, para aprovechar toda la memoria.

Ideas de proyectos

Con este kit puedes construir controladores de riego, termostatos, alarmas, contadores, relojes con display y cualquier proyecto que hayas probado antes con un Arduino UNO. También es muy usado en universidades para prácticas de sistemas embebidos y en talleres para reparar placas que usan este microcontrolador.

Si quieres conocer la familia de microcontroladores a la que pertenece este chip, consulta el artículo sobre AVR en Wikipedia.

Consejos para el montaje

Coloca el cristal lo más cerca posible de los pines 9 y 10 del chip, con sus capacitores conectados a tierra, para que el reloj sea estable. Agrega un capacitor de 100 nF entre VCC y GND junto al microcontrolador para filtrar ruido. Y antes de insertar el chip en el zócalo, mide con un multímetro que el regulador entregue 5V: así evitas dañarlo por un error de conexión.

Galería de imágenes

Preguntas frecuentes sobre el kit ATMEGA328P

¿Viene con bootloader de Arduino?

Consulta por WhatsApp; si no lo tiene, puedes grabarlo usando otro Arduino como programador ISP.

¿Se programa con Arduino IDE?

Sí, seleccionando la placa Arduino UNO.

¿Para qué sirve el LM7805?

Para obtener 5V estables a partir de una fuente de 7 a 12V.

¿Para qué es el zócalo?

Para montar el chip sin soldarlo y poder cambiarlo fácilmente.
