Kit PoE Pasivo Inyector y Splitter – Alimenta Cámaras IP, Routers y Access Points por el Mismo Cable de Red

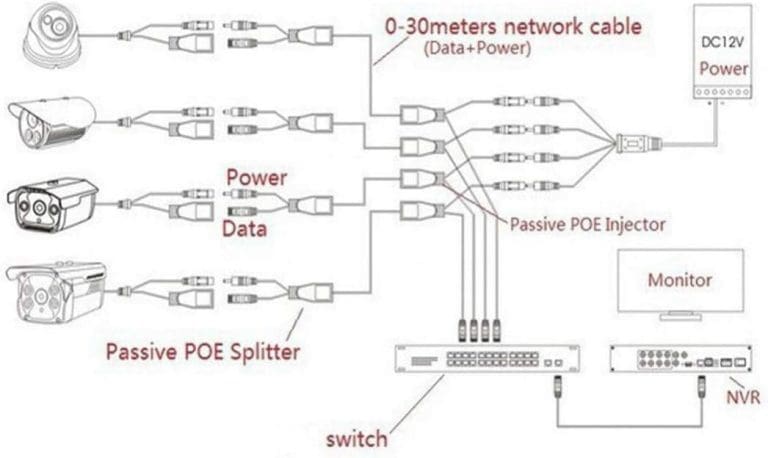

Instalar una cámara IP o un access point en el techo, en un poste o en un lugar alejado obliga a llevar dos cables: uno de red y otro de alimentación. Con este kit PoE pasivo solo necesitas uno. El inyector, junto al router, mezcla la energía de la fuente con los datos en el cable de red; al otro extremo, el splitter separa nuevamente la energía y los datos, entregando la alimentación por un plug DC y la red por un conector RJ45 al equipo.

Aplicaciones

• Cámaras IP sin PoE integrado.
• Access points y repetidores en techos y pasillos.
• Routers en ubicaciones alejadas.
• Equipos de radioenlace exteriores.
• Teléfonos IP y equipos de red pequeños.

Características

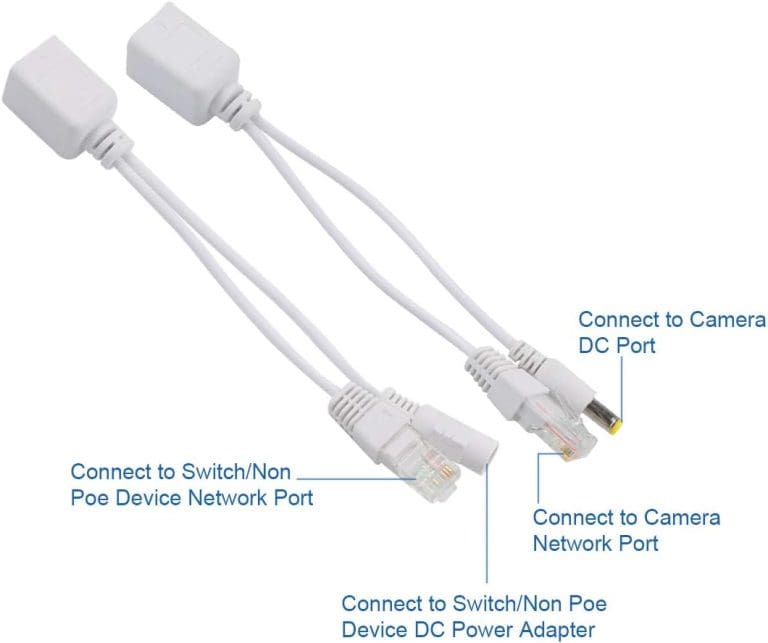

• Tipo: PoE pasivo (inyector y splitter).
• Voltaje: el de la fuente usada, normalmente 12V, 24V o 48V.
• Conectores: RJ45 hembra y macho, plug y jack DC 5.5 x 2.1 mm.
• Uso: redes 10/100 Mbps en la mayoría de los kits pasivos.

Cómo instalarlo

1. Conecta la fuente del equipo al jack DC del inyector.
2. Conecta el cable de red del router al RJ45 de datos del inyector.
3. Lleva un cable de red desde la salida del inyector hasta el lugar del equipo.
4. Conecta ese cable al splitter, y del splitter salen el plug DC y el RJ45 hacia el equipo.
5. Enciende y verifica que el equipo arranque y tenga conexión.

Importante: voltaje y distancia

El PoE pasivo no convierte el voltaje: el equipo recibe el mismo voltaje de la fuente, menos la caída del cable. En tramos largos con 12V, esa caída puede hacer que una cámara se reinicie, sobre todo de noche con los infrarrojos encendidos. Usa cable de cobre puro de buena calidad, tramos lo más cortos posible y, si hace falta, una fuente ligeramente superior dentro de lo que tolera el equipo. Nunca conectes este kit a un equipo PoE estándar sin verificar compatibilidad.

PoE pasivo o PoE estándar

El PoE estándar (802.3af/at) negocia la potencia con el equipo y usa 48V. El PoE pasivo simplemente envía el voltaje de la fuente, sin negociación. Es una solución económica y sencilla para equipos que no tienen PoE integrado.

Ventajas

Menos cables, instalación más rápida y la posibilidad de ubicar los equipos donde realmente se necesitan, sin depender de un tomacorriente cercano.

Si quieres aprender más sobre los fundamentos de estos componentes, consulta el artículo sobre electrónica en Wikipedia.

Consejos de instalación

Usa cable de red categoría 5e o superior de cobre puro, no de aluminio cobreado, que tiene mayor resistencia y provoca más caída de voltaje. Protege el splitter de la lluvia si queda en exteriores, dentro de una caja estanca. Etiqueta ambos extremos del cable para identificar fácilmente qué equipo alimenta cada uno.

Si tienes dudas sobre la compatibilidad o el uso de este producto en tu proyecto, escríbenos por WhatsApp y te ayudamos a elegir la mejor opción.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Kit PoE Pasivo Inyector y Splitter, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Galería de imágenes

Preguntas frecuentes sobre el kit PoE pasivo

¿Necesito fuente?

Sí, se usa la fuente original del equipo.

¿Sirve para 12V?

Sí, para 12V, 24V o 48V según la fuente.

¿Funciona a 1 Gbps?

La mayoría de los kits pasivos trabajan a 10/100 Mbps.

¿Qué distancia soporta?

Depende del voltaje, el consumo y el cable; en 12V conviene usar tramos cortos.
