El LCD 1602 es la pantalla más usada en proyectos de electrónica: muestra 2 líneas de 16 caracteres con letras claras sobre fondo azul iluminado. Este modelo viene con el adaptador I2C ya soldado en la parte trasera, así que en lugar de conectar más de 10 cables solo necesitas 4: alimentación, tierra, SDA y SCL. Es ideal para mostrar lecturas de sensores, estados de máquinas, contadores y menús en Arduino, ESP32 y Raspberry Pi.
Ventajas del adaptador I2C
Un LCD 1602 sin adaptador necesita 6 pines digitales del microcontrolador, más cables para alimentación, luz y contraste. Con el adaptador I2C toda la comunicación pasa por dos líneas compartidas, SDA y SCL, que además pueden usar otros sensores al mismo tiempo. Liberas pines para tu proyecto, reduces errores de cableado y armas el circuito en minutos.
Características
- Formato: 16 caracteres x 2 líneas.
- Retroiluminación: azul con caracteres blancos.

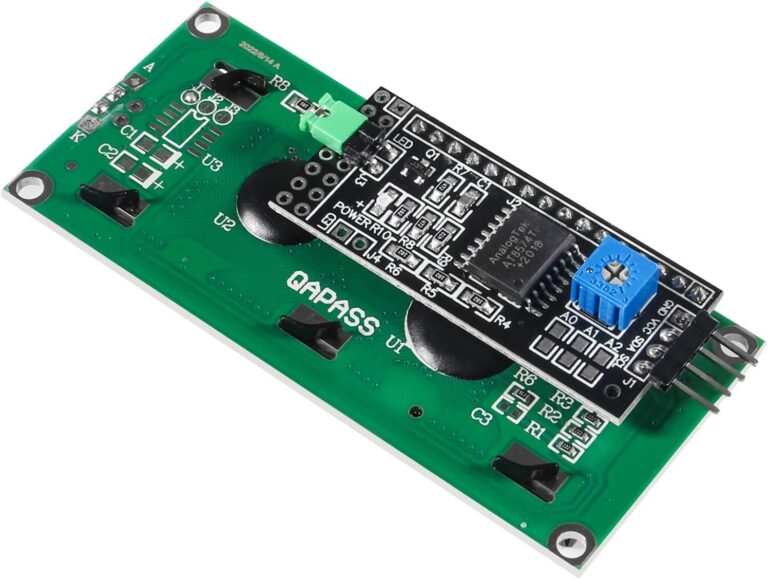

- Interfaz: I2C mediante adaptador PCF8574 soldado.
- Dirección I2C típica: 0x27 o 0x3F, según el adaptador.
- Alimentación: 5V.
- Contraste: ajustable con el potenciómetro del adaptador.
- Luz de fondo: con jumper para activarla o desactivarla.
Conexión con Arduino UNO
- VCC a 5V y GND a GND.
- SDA a A4 y SCL a A5 (en Arduino Mega: SDA 20 y SCL 21).
- Instala la librería LiquidCrystal_I2C desde el gestor de librerías del Arduino IDE.
- Si no conoces la dirección, carga un escáner I2C para averiguarla.
- Carga un ejemplo con la dirección correcta y ajusta el contraste con el potenciómetro hasta ver los caracteres.
Conexión con ESP32
En el ESP32 los pines I2C por defecto son GPIO 21 (SDA) y GPIO 22 (SCL). La pantalla funciona mejor alimentada con 5V; muchos adaptadores tienen resistencias pull-up a 5V en las líneas I2C, por lo que para mayor seguridad puedes usar un convertidor de nivel lógico. En la práctica, muchos proyectos funcionan directamente, pero el convertidor protege tu placa.
¿No se ve nada en la pantalla?
Es el problema más común y casi siempre se resuelve así: gira el potenciómetro azul del adaptador para ajustar el contraste, verifica la dirección I2C con un escáner y confirma que el jumper de la luz esté colocado. Si solo aparecen cuadros en la primera línea, la pantalla tiene energía pero no recibe datos: revisa SDA, SCL y la dirección en tu código.
Ideas de proyectos
- Termómetro y medidor de humedad con DHT22.
- Voltímetro y amperímetro digital.
- Contador de piezas o de visitas.
- Reloj con módulo RTC DS3231.
- Menú de configuración con botones o encoder rotativo.
Si quieres conocer cómo funciona este bus de comunicación, consulta el artículo sobre I2C en Wikipedia.
¿Por qué sigue siendo tan popular?
Aunque existen pantallas gráficas y a color, el LCD 1602 sigue siendo la opción preferida por su bajo costo, su bajo consumo, su excelente legibilidad y la enorme cantidad de ejemplos y tutoriales disponibles. Para mostrar números, textos cortos y menús simples, una pantalla de 16×2 es más que suficiente, y su programación es muy sencilla incluso para quienes recién empiezan con Arduino.
Si es tu primer proyecto, el LCD 1602 con adaptador es la mejor forma de empezar a mostrar información: en pocos minutos tendrás tu primer mensaje en pantalla, y luego podrás usar el mismo LCD 1602 en proyectos cada vez más completos.
Preguntas frecuentes sobre el display LCD 1602 I2C
¿Qué librería uso?
LiquidCrystal_I2C, disponible en el gestor de librerías de Arduino IDE.
¿Cuál es la dirección I2C?
Normalmente 0x27 o 0x3F; puedes confirmarla con un escáner I2C.
¿Funciona con ESP32?
Sí, usando GPIO 21 y 22, idealmente con un convertidor de nivel.
¿Por qué no veo texto?
Ajusta el contraste con el potenciómetro y verifica la dirección I2C.
Mira más productos de la categoría Arduino Accesorios Herramientas en Electrónica Cyber.
¿Por qué comprar en Electrónica Cyber?
Somos una tienda de electrónica en Santa Cruz con envíos a toda Bolivia y Brasil. Te asesoramos antes de comprar para que elijas el repuesto correcto y no pierdas tiempo ni dinero. Haz tu pedido por WhatsApp al 60017257 y recibe atención personalizada.
