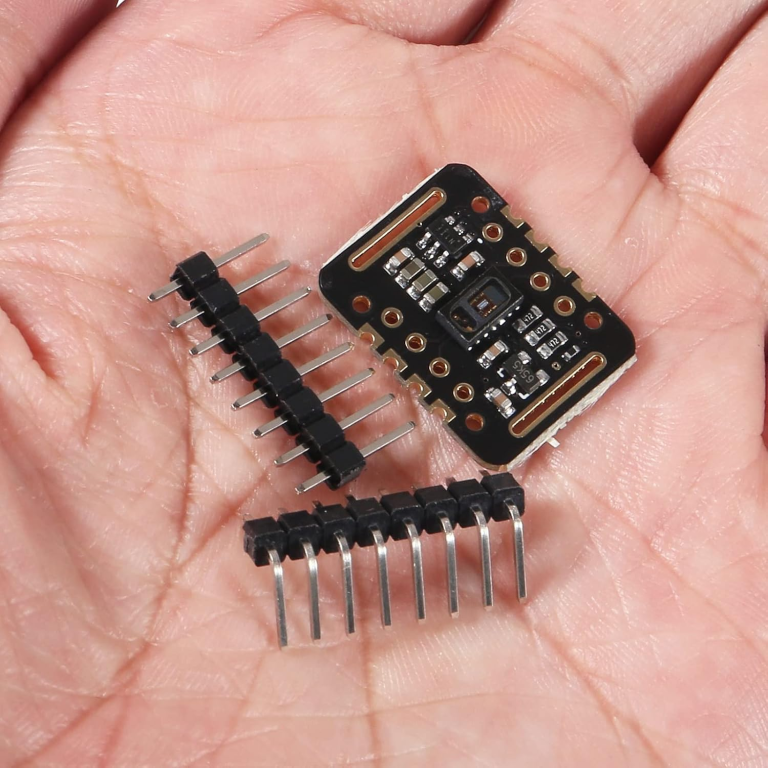

Esta versión compacta del MAX30102 integra en una placa muy pequeña los LEDs rojo e infrarrojo y el fotodetector necesarios para medir el pulso y estimar la saturación de oxígeno. Su tamaño reducido la hace ideal para prototipos de pulseras, anillos o dispositivos portátiles, donde cada milímetro cuenta. Con una librería compatible, tu Arduino o ESP32 puede leer los datos y mostrarlos en una pantalla o enviarlos al celular.
Proyectos que puedes hacer
- Prototipos de wearables con ESP32 y Bluetooth.
- Monitores de pulso educativos con pantalla OLED.
- Proyectos de feria de ciencias sobre el sistema circulatorio.
- Registro de pulso durante el ejercicio.
- Prácticas universitarias de procesamiento de señales.
Características
- Chip: MAX30102.
- Interfaz: I2C (SDA y SCL).
- Alimentación: según el regulador del módulo; verifica si acepta 3.3V o 5V.
- Medición: pulso y SpO2 estimada.
- Formato: compacto, para dispositivos pequeños.
Cómo conectarlo
- Conecta la alimentación y la tierra según las marcas del módulo.
- Conecta SDA y SCL a los pines I2C de tu placa.
- Instala una librería compatible con el MAX30102, como la de SparkFun.
- Carga el ejemplo de frecuencia cardíaca.
- Coloca el dedo sobre el sensor con presión suave y constante.
Lecturas estables
El movimiento, la presión excesiva y la luz ambiente afectan la medición. Protege el sensor de la luz exterior, mantén el dedo quieto y promedia varias lecturas. Para la SpO2, los algoritmos de cálculo influyen mucho en el resultado: las librerías educativas dan una estimación, no un valor clínico.
Importante: no es un equipo médico
Este módulo es un componente para aprendizaje y prototipos. No está certificado ni calibrado como dispositivo médico y no debe usarse para diagnosticar, controlar enfermedades ni tomar decisiones sobre la salud. Para eso, utiliza un oxímetro médico y consulta a un profesional.
Diferencia con el módulo estándar
El chip es el mismo que en el módulo de tamaño estándar; cambia el formato de la placa. Elige esta versión si el espacio es limitado, y la estándar si prefieres pines más accesibles para protoboard.
Si quieres conocer el principio de medición de este sensor, consulta el artículo sobre la pulsioximetría en Wikipedia.
Ideas para mejorar tu prototipo
Para un dispositivo portátil, combina el módulo con un ESP32 de bajo consumo, una batería de litio pequeña con su cargador y una pantalla OLED de 0.96 pulgadas. Puedes enviar los datos por Bluetooth a una aplicación en el celular y graficar la señal del pulso en tiempo real. Para mejorar la medición, diseña una carcasa que mantenga el sensor en contacto suave y constante con la piel y que bloquee la luz exterior. Estas mejoras convierten un experimento simple en un prototipo sólido para presentar en ferias o en trabajos de grado.
Si tienes dudas sobre qué versión del sensor conviene a tu proyecto, escríbenos por WhatsApp y te orientamos con gusto.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Sensor MAX30102 Mini de Pulso y SpO2, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Preguntas frecuentes sobre el sensor MAX30102 mini
¿Es un oxímetro médico?
No, es un módulo educativo y de prototipos.
¿Qué interfaz usa?
I2C.
¿Funciona con ESP32?
Sí, verificando el voltaje de alimentación del módulo.
¿En qué se diferencia del módulo estándar?
Usa el mismo chip en un formato más compacto.
