El micro switch con palanca es un microinterruptor de acción rápida que se activa con una fuerza muy pequeña gracias a su palanca larga. Se usa como final de carrera en máquinas, impresoras 3D y CNC, como sensor de puerta en hornos y lavadoras, y como interruptor en botones y palancas de máquinas arcade.
Sus contactos conmutados permiten elegir si el circuito se cierra o se abre al activarse.
Contenido
Características
- Capacidad: 10 A 250 V AC (según marcado).
- Configuración SPDT: común (COM), normalmente abierto (NO) y normalmente cerrado (NC).
- Palanca metálica larga para accionamiento suave.
- Terminales tipo faston para conectar o soldar.
- Orificios de fijación.
Cómo conectarlo
Para que el circuito se cierre al presionar la palanca, usa COM y NO. Para que se abra al presionar, usa COM y NC; esta última opción es la preferida en finales de carrera de seguridad, porque si un cable se corta el sistema lo detecta como activado. En placas como Arduino o controladoras de impresoras 3D se conecta entre la entrada y GND.
Usos frecuentes
- Finales de carrera en CNC, impresoras 3D y cortadoras láser.
- Botones y palancas de máquinas arcade.
- Sensores de puerta en hornos, lavadoras y vending.
- Detección de presencia de piezas en máquinas.
- Proyectos de robótica: detección de choques (bumpers).
Consejos
- No fuerces la palanca más allá de su recorrido: puedes doblarla.
- Agrega antirrebote por software al leerlo con un microcontrolador.
- Para cargas inductivas grandes, usa un relé intermedio.
Para conocer más sobre este componente, consulta el artículo sobre el microinterruptor en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Micro Switch con Palanca 10A 250V para Final de Carrera, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Micro Switch con Palanca 10A 250V para Final de Carrera, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
¿Por qué una palanca larga?
La palanca multiplica la fuerza aplicada, por lo que el interruptor se activa con un toque muy suave y desde una mayor distancia. Esto es útil cuando la pieza que debe accionarlo es liviana, como el carro de una impresora 3D, o cuando el movimiento no es exacto. Si necesitas que se active con más precisión, puedes recortar o reemplazar la palanca por una más corta o con rodillo.
Repuesto para electrodomésticos y arcade
Este formato de micro switch es estándar en botones de máquinas arcade, puertas de microondas y lavadoras, máquinas expendedoras y muchos equipos de oficina. Verifica las medidas y la forma de la palanca del original antes de reemplazarlo.

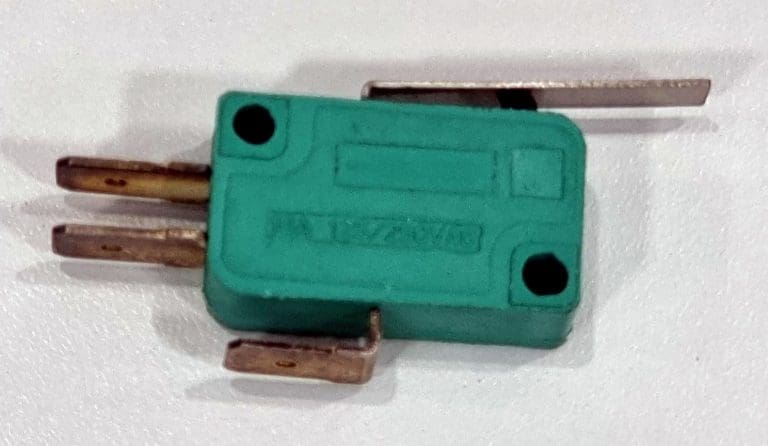

Galería de imágenes
Preguntas frecuentes sobre micro switch con palanca
¿El micro switch con palanca sirve para máquinas arcade?
Sí, es el tipo usado en botones y palancas arcade.
¿Qué corriente soporta?
10 A a 250 V AC según su marcado.
¿Tiene contacto NC?
Sí, tiene común, NA y NC.
¿Sirve como final de carrera de impresora 3D?
Sí, conectándolo entre la entrada de la placa y GND.
