El micro switch 15A V-155-1C25 es un microinterruptor de acción rápida que cambia de estado con un recorrido muy corto del actuador. Según la serigrafía del cuerpo soporta 15 A a 125/250 VAC, por lo que se usa tanto en circuitos de control de baja tensión como para conmutar cargas moderadas de corriente alterna. Es el clásico interruptor que encuentras en hornos microondas, lavadoras, puertas automáticas, máquinas expendedoras, fotocopiadoras y equipos industriales.
Por su tamaño estándar y sus orificios de montaje, también es muy usado como final de carrera en proyectos de automatización, CNC e impresoras 3D: cuando un carro o una pieza móvil llega al extremo, presiona el actuador y el controlador detecta la posición.
Contenido
Características del micro switch V-155-1C25
- Modelo: V-155-1C25 (serie V de tamaño estándar).
- Capacidad indicada en el cuerpo: 15 A 1/2 HP 125/250 VAC; 0,6 A 125 VDC; 0,3 A 250 VDC.
- Configuración SPDT: un terminal común (C), uno normalmente abierto (NO) y uno normalmente cerrado (NC).
- Terminales tipo faston de 6,3 mm, aptos para conector hembra o soldadura.
- Mecanismo de acción rápida (snap action) que reduce el arco eléctrico y alarga la vida útil.
- Dos orificios de fijación para tornillo.
Revisa las fotos para confirmar el tipo de actuador de la unidad disponible; si necesitas una palanca o rodillo concreto, consúltanos antes de comprar.
¿Cómo se conecta un final de carrera?
La forma más común es usar el terminal común y el normalmente abierto: el circuito queda abierto mientras el actuador está libre y se cierra al presionarlo. Si prefieres una lógica de seguridad (fail-safe), conecta el común y el normalmente cerrado; así, si un cable se corta, el controlador lo interpreta como un final activado y detiene el movimiento. En placas como Arduino, ESP32 o controladoras de impresora 3D se conecta entre el pin de entrada y GND, activando la resistencia pull-up interna.
Al trabajar con 220 VAC, utiliza terminales aislados, cable de sección adecuada y una protección con fusible. Nunca manipules las conexiones con el circuito energizado.
Aplicaciones típicas
- Fines de carrera en CNC, láser, impresoras 3D y mesas lineales.
- Sensores de puerta abierta en hornos, refrigeradores y gabinetes.
- Detección de presencia de piezas en cintas transportadoras.
- Repuesto en electrodomésticos, máquinas expendedoras y equipos de oficina.
- Botones de alta durabilidad en proyectos de electrónica y robótica.
Consejos de instalación
Monta el interruptor de modo que la pieza móvil lo presione sin forzar el actuador más allá de su recorrido total; un tope mecánico evita roturas. Si lo usas con un microcontrolador, añade un pequeño filtro RC o un antirrebote por software, ya que todo contacto mecánico genera rebotes de algunos milisegundos. Para cargas inductivas como motores o solenoides, considera usar un relé o contactor intermedio y un circuito supresor.
Si quieres conocer más sobre este tipo de componente, consulta el artículo sobre el microinterruptor en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Micro Switch V-155-1C25 15A 250VAC para Final de Carrera, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

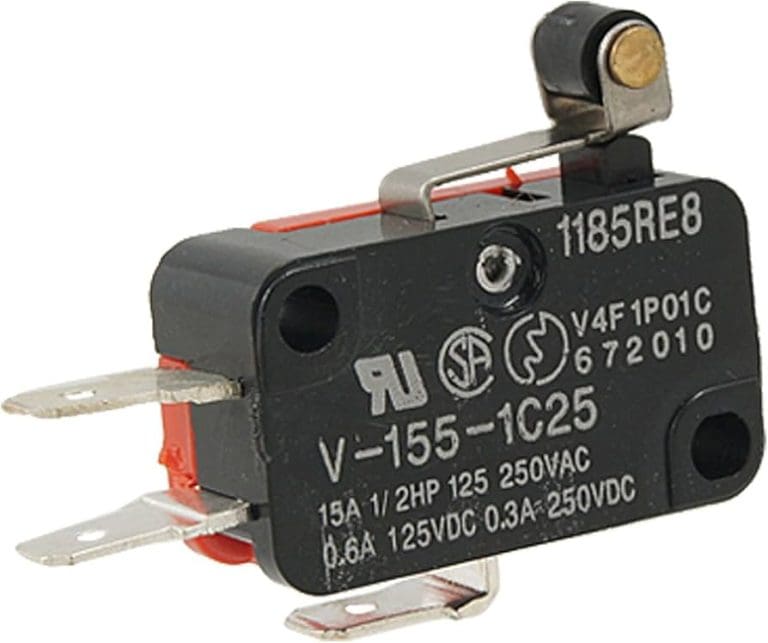

Galería de imágenes
Preguntas frecuentes sobre micro switch 15A
¿Qué corriente soporta el micro switch 15A?
Según el fabricante, hasta 15 A a 125/250 VAC. En corriente continua la capacidad es mucho menor: 0,6 A a 125 VDC y 0,3 A a 250 VDC.
¿Sirve como final de carrera para impresora 3D o CNC?
Sí. Conecta el común y el NO (o el NC para lógica de seguridad) entre la entrada de la placa y GND.
¿Qué significan NO y NC?
NO es normalmente abierto y NC normalmente cerrado. El común conmuta entre ambos al presionar el actuador.
¿Puedo soldar los terminales?
Sí, aunque están pensados para conectores faston de 6,3 mm. Si sueldas, hazlo rápido para no deformar el plástico.
