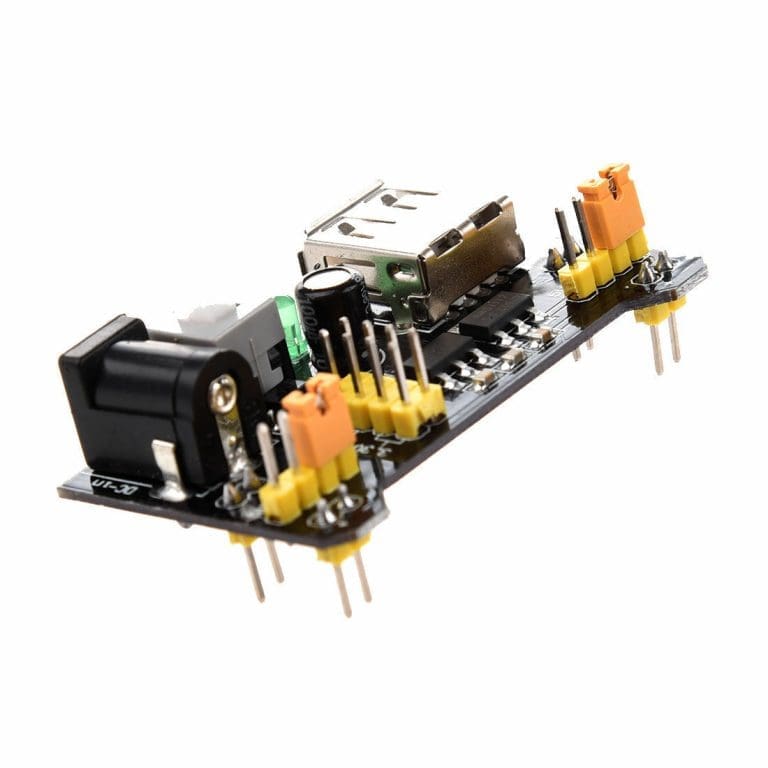

Módulo fuente: La fuente MB 102 es un pequeño módulo que se inserta en los extremos de una protoboard de 830 puntos y alimenta sus rieles con 3,3 V o 5 V regulados. Con sus jumpers puedes elegir la tensión de cada riel por separado, por ejemplo 5 V para un módulo de relé y 3,3 V para un sensor o un ESP8266, sin cables adicionales.
Se alimenta desde un adaptador por el jack DC o desde un puerto USB, y tiene interruptor para encender y apagar el circuito.
Contenido
Características
- Salidas: 3,3 V y 5 V seleccionables por jumper para cada riel.
- Entrada: jack DC (6,5 a 12 V recomendados) o USB.
- Interruptor de encendido y LED indicador.
- Pines de salida adicionales para alimentar otros módulos.
- Diseñada para protoboards de 830 puntos (tipo MB-102).
Cómo usarla

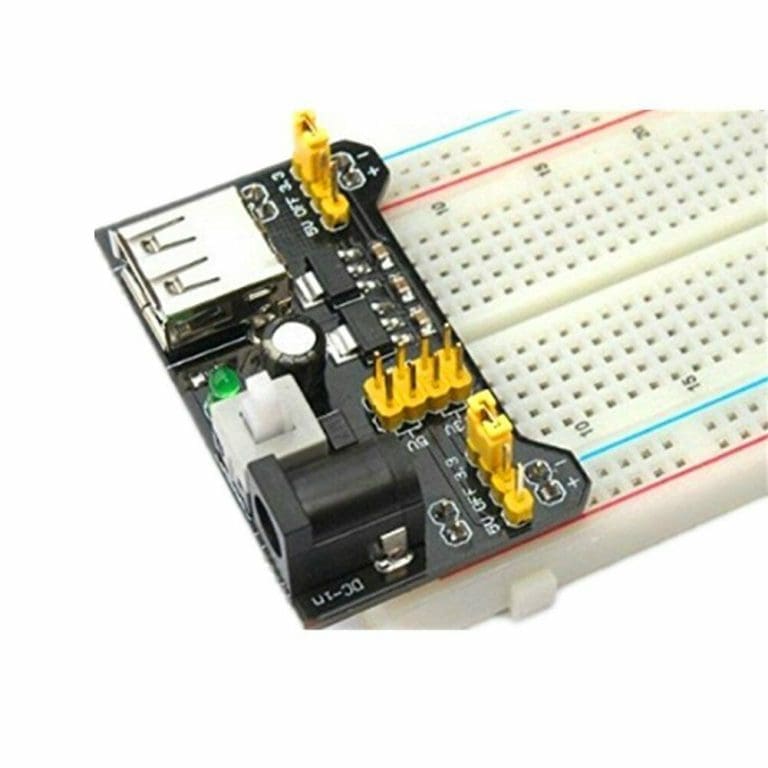

- Inserta el módulo en un extremo de la protoboard, alineando los pines con los rieles.
- Coloca los jumpers de cada lado en 3,3 V, 5 V u OFF.
- Conecta el adaptador al jack DC o un cable USB.
- Enciende con el interruptor y verifica la tensión con un multímetro.
Límites de corriente
Los reguladores del módulo son lineales y de baja corriente: son adecuados para microcontroladores, sensores y módulos pequeños, pero no para motores, servos, tiras LED o relés múltiples. Con entradas de 12 V, los reguladores se calientan más; usa un adaptador de 7 a 9 V para menos calor. No conectes al mismo tiempo el jack DC y el USB.
Aplicaciones
- Prototipos con Arduino, ESP8266 y sensores.
- Prácticas de electrónica digital con integrados.
- Circuitos con partes de 3,3 V y 5 V en la misma protoboard.
Para conocer más sobre esta herramienta, consulta el artículo sobre la placa de pruebas en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Módulo Fuente de Alimentación MB-102 para Protoboard 3,3V y 5V, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Módulo Fuente de Alimentación MB-102 para Protoboard 3,3V y 5V, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Recomendaciones de uso
Antes de conectar tu circuito, mide con un multímetro la tensión de cada riel para confirmar la posición de los jumpers. Si el módulo se calienta demasiado, reduce la tensión del adaptador o alimenta los consumidores grandes con una fuente aparte, uniendo las tierras. Esta fuente MB 102 es una herramienta práctica para el banco de pruebas, y en Electrónica Cyber también encontrarás adaptadores, protoboards y cables jumper con envío a toda Bolivia.
Galería de imágenes
Cómo comprar en Electrónica Cyber
- Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
- Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
- Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
- Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.
Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.
Preguntas frecuentes sobre fuente MB 102
¿La fuente MB 102 sirve para motores?
No, es para circuitos de baja corriente.
¿Qué adaptador uso?
Uno de 6,5 a 12 V por el jack DC; de 7 a 9 V se calienta menos.
¿Puedo tener 3,3 V y 5 V a la vez?
Sí, uno en cada riel con los jumpers.
¿Funciona por USB?
Sí, también se alimenta por USB.
