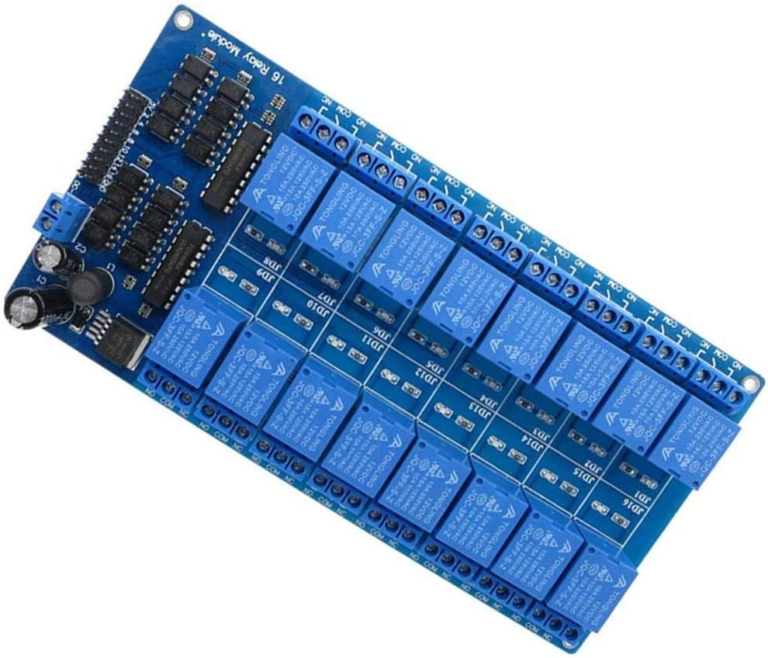

El módulo relay 16 canales de 12V es una placa con dieciséis relés independientes que convierte señales digitales de bajo voltaje en interruptores capaces de manejar cargas eléctricas. Con un solo módulo puedes automatizar la iluminación de una casa, varias zonas de riego, bombas, ventiladores o contactores de un tablero. Sus entradas con optoacopladores separan el circuito de control del de potencia, protegiendo tu microcontrolador del ruido eléctrico.
Contenido
Aplicaciones
- Domótica: control de luces y tomas de varias habitaciones.
- Riego automático por zonas con electroválvulas.
- Tableros industriales que comandan contactores.
- Iluminación de escenarios y vitrinas.
- Incubadoras, invernaderos y granjas automatizadas.
- Proyectos con Arduino Mega, ESP32 o PLC.
Características
- Canales: 16.
- Voltaje de bobinas: 12V DC.
- Aislamiento: optoacoplador en cada entrada.
- Indicadores: LED por canal.
- Contactos: común, NA y NC por canal, según capacidad indicada en los relés.
- Conexión: borneras de tornillo para las cargas y pines para las señales.
Cómo conectarlo
- Alimenta la placa con una fuente de 12V capaz de activar todos los relés a la vez.
- Conecta las entradas IN1 a IN16 a los pines digitales de tu controlador y une las tierras según el esquema de la placa.
- Verifica si las entradas se activan con nivel bajo o alto; muchas placas se activan con nivel bajo.
- Conecta cada carga entre el común y el contacto normalmente abierto del relé correspondiente.
- Prueba los canales uno por uno antes de conectar las cargas definitivas.
Consumo de la fuente
Cada relé de 12V consume corriente mientras está activado. Con los 16 encendidos al mismo tiempo, el consumo total puede superar 1A, así que elige una fuente con margen. Una fuente insuficiente hace que los relés vibren o no conmuten correctamente.
Seguridad con 220V
Las borneras de los relés pueden manejar cargas de 220V dentro de su capacidad, pero trabajar con tensión de red requiere cuidado: monta la placa en una caja cerrada, separa los cables de señal de los de potencia y protege cada circuito con su térmico. Para motores y bombas de alto consumo, usa los relés para activar contactores adecuados.
Control con pocos pines
Si tu microcontrolador no tiene 16 pines libres, puedes usar expansores como el PCF8574 o el MCP23017 por I2C, o registros de desplazamiento 74HC595, para manejar todos los canales con pocos cables.
Si quieres conocer cómo funciona este componente, consulta el artículo sobre el relé en Wikipedia.
Ventajas de una placa de 16 canales
Usar un solo módulo en lugar de varios módulos pequeños ahorra espacio, cables y conexiones de alimentación, y deja el tablero mucho más ordenado. Todos los canales comparten la misma fuente y el mismo conector de señales, lo que simplifica el cableado y el diagnóstico de fallas. Los LED indicadores permiten ver de un vistazo qué salidas están activas, algo muy útil al poner en marcha el sistema o al buscar un problema. Es una base sólida para proyectos de automatización que pueden crecer con el tiempo, como una casa inteligente o un invernadero con muchas zonas.
Con este módulo relay 16 canales de 12V tendrás todo el control de tu proyecto en una sola placa compacta y confiable.
Galería de imágenes
Preguntas frecuentes sobre el módulo relay 16 canales
¿Cuántos canales tiene?
Dieciséis relés independientes.
¿Qué voltaje necesita?
12V DC para las bobinas de los relés.
¿Funciona con Arduino?
Sí, con Arduino Mega, ESP32 u otros controladores, o con expansores de pines.
¿Puede manejar 220V?
Sí, dentro de la capacidad de los relés; para cargas grandes usa contactores.
Mira más productos de la categoría Relay en Electrónica Cyber.
¿Por qué comprar en Electrónica Cyber?
Somos una tienda de electrónica en Santa Cruz con envíos a toda Bolivia y Brasil. Te asesoramos antes de comprar para que elijas el repuesto correcto y no pierdas tiempo ni dinero. Haz tu pedido por WhatsApp al 60017257 y recibe atención personalizada.
