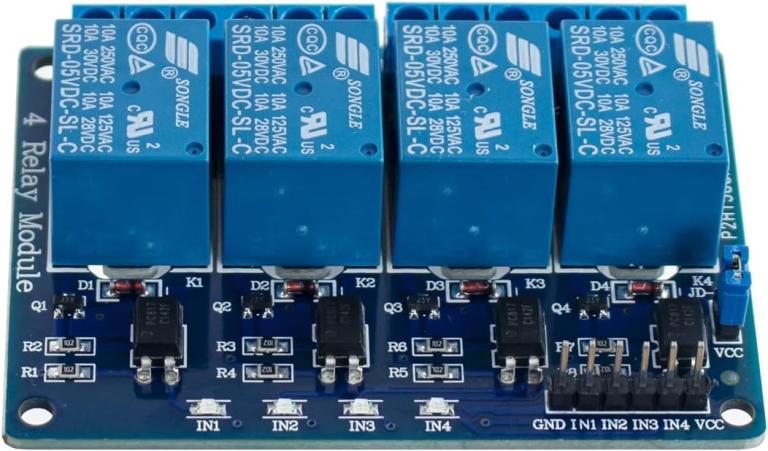

Módulo Relay 4 Canales 12V con Optoacoplador – Relés de 10A para Arduino, ESP32 y Domótica

El módulo relay 4 canales de 12V con optoacoplador te permite encender y apagar cuatro cargas eléctricas independientes desde un microcontrolador. Cada relé maneja hasta 10A en 250V AC o 30V DC, así que puedes controlar lámparas, ventiladores, bombas, cerraduras eléctricas, alarmas y más. El optoacoplador separa eléctricamente la parte de control de la parte de potencia, protegiendo tu Arduino o ESP32 de picos y ruido.

¿Por qué un relay 12V con optoacoplador?

La bobina de cada relé necesita más corriente de la que puede entregar un pin de microcontrolador. En este módulo, las bobinas se alimentan con 12V y el microcontrolador solo enciende un LED interno del optoacoplador, que a su vez activa el relé. Así tu placa nunca queda conectada directamente a la parte de potencia. Al usar 12V, el módulo se integra fácilmente en tableros, autos y sistemas solares donde esa tensión ya está disponible.

Aplicaciones del módulo

• Domótica: luces, tomacorrientes, cortinas y portón.
• Riego automático: bombas y válvulas solenoides.
• Incubadoras y criaderos: calefacción, ventilación y volteo.
• Seguridad: sirenas, cerraduras eléctricas y alarmas.
• Sistemas solares y autos: control de cargas de 12V.
• Automatización con PLC y proyectos educativos.

Ficha técnica

• Canales: 4 independientes.
• Voltaje de operación: 12V DC.
• Señal de control: 3.3V o 5V (Arduino, ESP32, Raspberry Pi).
• Capacidad por canal: hasta 10A.
• Carga soportada: 250V AC o 30V DC.
• Aislamiento: optoacoplador.
• Indicadores: un LED por canal.
• Terminales: borneras de tornillo.
• Dimensiones: aprox. 73 x 50 mm.

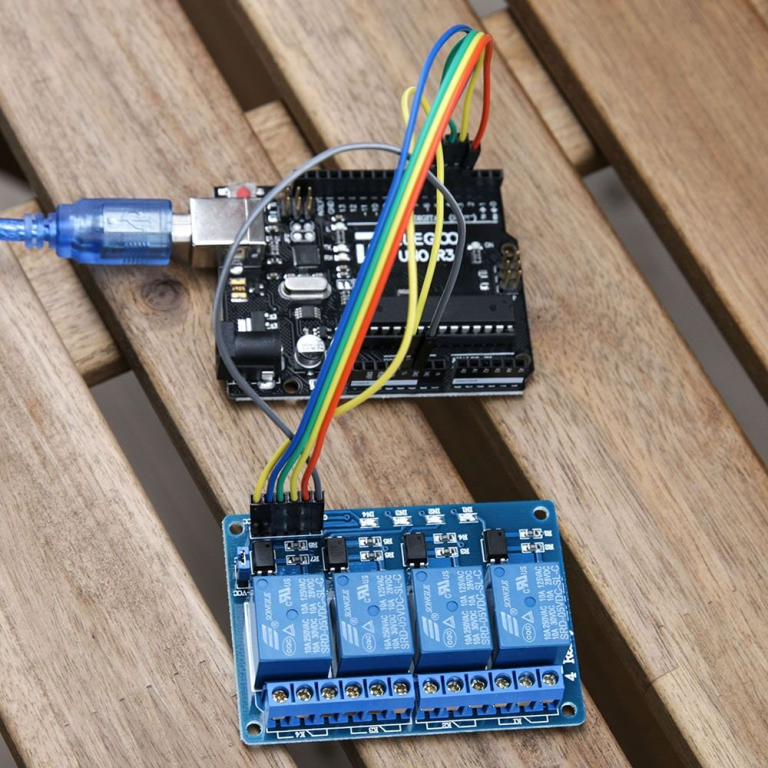

Cómo conectar el relay 4 canales a Arduino

1. Alimenta el módulo con 12V DC en VCC y GND. No uses los 5V del Arduino para las bobinas.
2. Une el GND del módulo con el GND del Arduino (salvo que uses el modo de aislamiento total con fuente separada, según los jumpers del módulo).
3. Conecta IN1 a IN4 a pines digitales del microcontrolador.
4. Conecta cada carga entre el común (COM) y el contacto normalmente abierto (NO) del relé.
5. Prueba con cargas pequeñas antes de conectar equipos de 220V.

En muchos módulos los relés se activan con nivel bajo (LOW). Si tus relés funcionan al revés, invierte la lógica en el programa.

Seguridad con 220V

La parte de los contactos puede manejar tensión de red: no toques las borneras con el sistema energizado, usa cables adecuados y coloca el módulo dentro de una caja. Para motores o cargas con arranque fuerte, deja margen sobre los 10A o usa un contactor. Si no tienes experiencia con 220V, pídele ayuda a un electricista.

Si quieres conocer cómo funciona el aislamiento entre control y potencia, consulta el artículo sobre el optoacoplador en Wikipedia.

Ventajas del relay 4 canales con 12V

Un relay 4 canales alimentado a 12V es ideal para tableros donde ya existe una fuente de 12V, sistemas solares con baterías y vehículos. Al no depender de los 5V del microcontrolador, las bobinas no provocan caídas de voltaje que reinicien tu Arduino o ESP32 cuando se activan varios canales al mismo tiempo. Con cuatro relés independientes controlas, por ejemplo, luz, ventilador, bomba y alarma desde una sola placa.

Si tu proyecto crece, puedes combinar varios módulos relay 12V y controlar decenas de cargas desde un mismo controlador.

Galería de imágenes

Preguntas frecuentes sobre el módulo relay 4 canales

¿Funciona con ESP32 de 3.3V?

Sí, las entradas aceptan señales de 3.3V y 5V. Las bobinas se alimentan con 12V.

¿Puedo conectar focos de 220V?

Sí, cada canal soporta hasta 250V AC y 10A. Respeta las normas de seguridad.

¿Por qué se activa al revés?

Muchos módulos se activan con nivel bajo. Invierte la lógica en tu código.

¿Se alimenta con 5V?

No, este modelo usa 12V para las bobinas de los relés.
