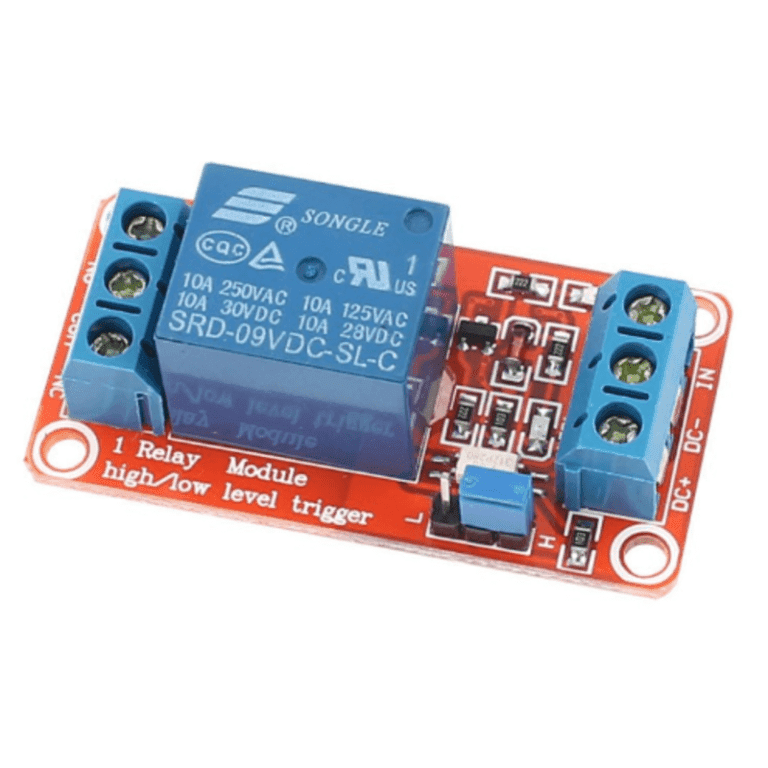

El módulo relé 5V de un canal permite que un Arduino, ESP32 o Raspberry Pi encienda y apague lámparas, bombas, ventiladores, cerraduras o electroválvulas. Esta versión incluye un jumper que permite elegir si el relé se activa con nivel alto (HIGH) o nivel bajo (LOW), adaptándose a cualquier lógica de programación.
Integra el relé, el transistor de excitación, el diodo de protección, LEDs indicadores y borneras de tornillo para la carga.
Contenido
Características
- Relé SRD-05VDC-SL-C con bobina de 5 V.
- Contactos conmutados (NO, COM, NC) de 10 A 250 V AC / 10 A 30 V DC según el relé.
- Jumper de selección de disparo: alto (H) o bajo (L).
- LED de alimentación y LED de relé activo.
- Borneras de tornillo para entrada y carga.
Conexión con Arduino
- DC+ a 5 V y DC− a GND.
- IN a un pin digital.
- Coloca el jumper en H para activar con HIGH, o en L para activar con LOW.
- Conecta la carga entre COM y NO para que se encienda al activar el relé.
Seguridad con 220 V
- Trabaja siempre con la red desconectada.
- Aloja el módulo en una caja aislante; las pistas de 220 V quedan expuestas en la placa.
- Protege la carga con fusible.
- Para motores o cargas grandes, usa el relé para accionar un contactor.
Aplicaciones
- Domótica: luces, tomas y ventiladores.
- Riego automático con bombas o electroválvulas.
- Cerraduras eléctricas y timbres.
- Proyectos escolares y de automatización.
Para conocer cómo funciona este componente, consulta el artículo sobre el relé en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Módulo Relé de 1 Canal 5V con Disparo por Nivel Alto o Bajo, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Módulo Relé de 1 Canal 5V con Disparo por Nivel Alto o Bajo, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
¿Nivel alto o nivel bajo?
Algunos programas y placas mantienen sus pines en nivel bajo al arrancar y otros en nivel alto. Si el relé se activa con el estado de arranque, la carga puede encenderse un instante al energizar el sistema. Con el jumper de selección puedes elegir la lógica que evita este encendido no deseado, algo importante en bombas, cerraduras o equipos que no deben activarse por accidente.
Ideal para empezar
Es el módulo perfecto para aprender a controlar cargas reales con un microcontrolador: con pocas líneas de código puedes encender una lámpara desde el celular o con un temporizador.
Galería de imágenes
Resumen
¿Buscas módulo relé 5V? En Electrónica Cyber tenemos módulo relé 5V disponible con envío a toda Bolivia. Si tienes dudas sobre módulo relé 5V, compatibilidad o stock, escríbenos por WhatsApp al 60017257 y te asesoramos antes de comprar.
Preguntas frecuentes sobre módulo relé 5V
¿El módulo relé 5V funciona con ESP32?
Sí, en la mayoría de los casos; alimenta el módulo con 5 V y usa el jumper adecuado.
¿Qué carga soporta?
Hasta 10 A a 250 V AC según el relé; conviene trabajar con margen.
¿Para qué sirve el jumper?
Para elegir si el relé se activa con nivel alto o bajo.
¿Tiene contacto NC?
Sí, tiene NO, COM y NC.
