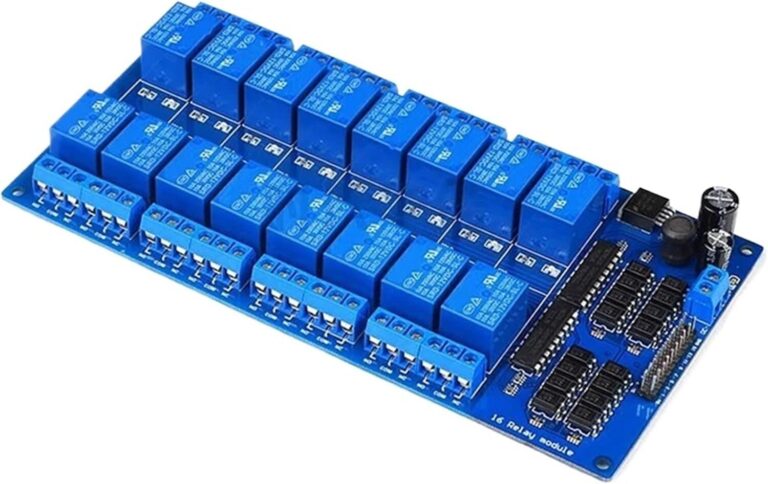

Módulo Relé de 16 Canales 5V con Optoacoplador

El módulo relé 16 canales reúne en una sola placa dieciséis relés con su circuito de excitación, optoacopladores, LEDs indicadores y borneras. Es la solución ordenada para proyectos que controlan muchas cargas: tableros de domótica, sistemas de riego por zonas, control de iluminación, maquetas, máquinas automáticas y bancos de prueba.

Los optoacopladores separan eléctricamente la señal del microcontrolador del circuito de los relés, lo que reduce interferencias y protege la placa de control.

Características

• 16 canales con relé de bobina de 5 V DC.
• Contactos conmutados (NO, COM, NC) de 10 A 250 VAC / 10 A 30 VDC según el relé.
• Entradas aisladas con optoacoplador.
• Disparo por nivel bajo (LOW).
• LED indicador por canal.
• Borneras de tornillo para las cargas y tira de pines para las entradas.
• Orificios de montaje.

Alimentación

Con todos los relés activados, el módulo puede consumir del orden de 1 A o más a 5 V. No lo alimentes desde el pin de 5 V de un Arduino o de una placa de desarrollo: usa una fuente externa de 5 V de buena capacidad y une su GND con el del microcontrolador.

Conexión con Arduino o ESP32

1. Alimenta el módulo con 5 V externos.
2. Conecta las entradas IN1 a IN16 a pines digitales (o a un expansor de pines como el PCF8574 o MCP23017 si te faltan salidas).
3. Configura cada pin en HIGH al inicio para que los relés arranquen desactivados.
4. Pon el pin en LOW para activar el relé correspondiente.

Con ESP32 de 3,3 V, en la mayoría de los módulos la activación funciona, pero conviene comprobar que el relé se desactive correctamente en nivel alto.

Seguridad

• Trabaja con la red eléctrica desconectada.
• Instala el módulo en una caja aislante.
• Protege cada grupo de cargas con fusibles.
• Para motores o cargas inductivas grandes, usa el relé para accionar un contactor.

Para conocer cómo funciona este componente, consulta el artículo sobre el relé en Wikipedia.
