El módulo relé WiFi para ESP-01S combina un relé de un canal con un zócalo para el pequeño módulo WiFi ESP8266 ESP-01S. Una vez programado, permite controlar luces, bombas de agua, ventiladores, cerraduras o cualquier equipo compatible desde tu red WiFi, una aplicación móvil o plataformas de domótica. Es una de las formas más económicas de empezar con el Internet de las cosas.
Contenido
¿Cómo funciona el módulo relé WiFi?
El ESP-01S se inserta en el zócalo del módulo y controla la bobina del relé mediante uno de sus pines (normalmente GPIO0). El módulo incluye el regulador para alimentar el ESP-01S con 3.3V a partir de 5V y la etapa de transistor que activa el relé. Al cambiar el estado del pin desde tu programa, el relé abre o cierra su contacto y la carga se enciende o se apaga.
Características
- Compatible con módulo ESP8266 ESP-01S
- Relé de 1 canal con contactos COM, NA y NC
- Alimentación: 5V DC
- LED indicador de estado (según versión)
- Control por WiFi mediante firmware propio
Verifica si la versión disponible incluye el módulo ESP-01S o solo la placa del relé; consúltanos por WhatsApp. La capacidad máxima del contacto está impresa en el relé; respétala siempre.
¿Cómo se programa?
El ESP-01S se programa con el IDE de Arduino usando un adaptador USB para ESP-01. Puedes crear un pequeño servidor web con botones de encendido y apagado, o usar plataformas como Blynk, Home Assistant con ESPHome o Tasmota para integrarlo a tu sistema de domótica. Después de programarlo, insértalo en el zócalo del módulo relé y aliméntalo con 5V.
Aplicaciones del relé WiFi
- Encendido remoto de luces y letreros
- Control de bombas de agua y sistemas de riego
- Apertura de portones y cerraduras eléctricas
- Encendido programado de ventiladores y calefactores
- Reinicio remoto de routers o equipos de red
- Prácticas de IoT en colegios y universidades
Seguridad eléctrica
Si vas a controlar equipos de 220V, realiza las conexiones con la energía cortada, aísla bien los terminales y coloca el módulo dentro de una caja plástica cerrada. No superes la corriente máxima del relé y, para motores o cargas grandes, usa el módulo para activar un contactor. Si no tienes experiencia con instalaciones eléctricas, pide ayuda a un electricista.
Consejos
Usa una fuente de 5V estable con al menos 500 mA, ya que el ESP8266 tiene picos de consumo al transmitir y una fuente débil causa reinicios. Ubica el módulo donde la señal WiFi sea buena. Si el relé se activa al encender, revisa la lógica del pin en tu programa, ya que algunos módulos activan el relé con nivel bajo.
Ventajas del ESP-01S
El ESP-01S es diminuto, económico y tiene WiFi integrado, por lo que no necesitas un Arduino adicional para proyectos sencillos de control remoto. Esto reduce costos, espacio y consumo.
Para conocer más sobre este microcontrolador WiFi, revisa el artículo sobre el ESP8266 en Wikipedia.
Para un primer proyecto, programa el ESP-01S con un servidor web sencillo que muestre dos botones, encender y apagar, y accede desde el navegador del celular conectado a la misma red. Luego podrás agregar horarios, sensores o integración con asistentes de voz.

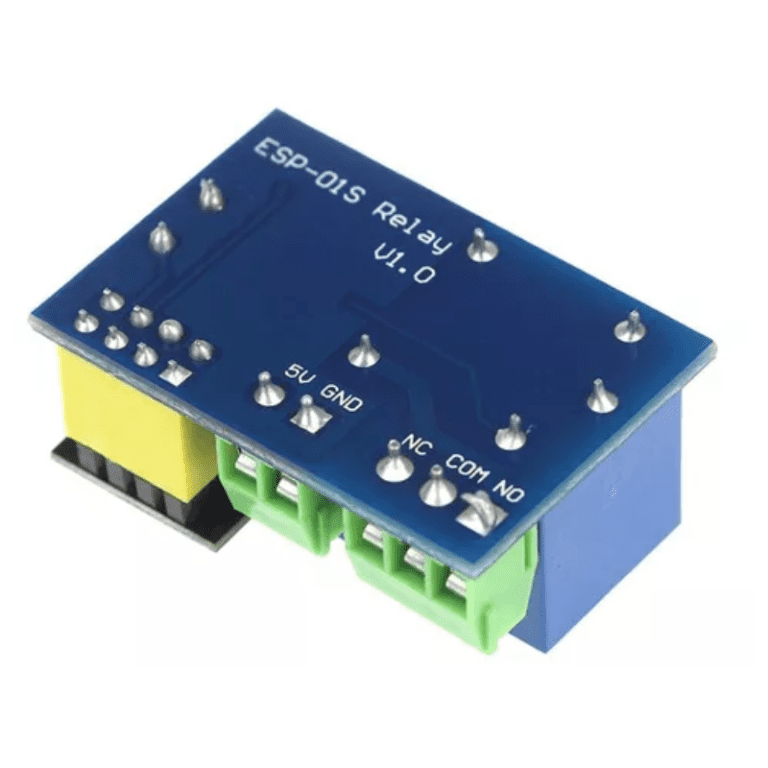

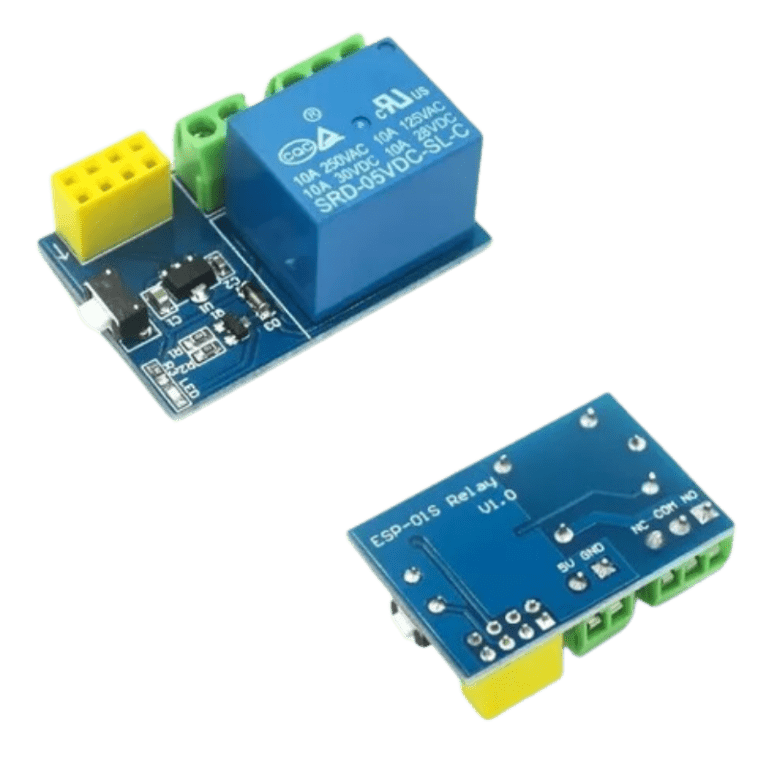

Galería de imágenes
Cómo comprar en Electrónica Cyber
- Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
- Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
- Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
- Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.
Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.
Preguntas frecuentes sobre relé WiFi
¿Incluye el ESP-01S?
Depende de la versión; consúltanos antes de comprar.
¿Funciona con Alexa o Google?
Sí, con firmware o plataformas compatibles como Tasmota, ESPHome o Sinric.
¿Qué alimentación necesita?
5V DC con al menos 500 mA.
¿Puedo controlar 220V?
Sí, a través del relé, respetando su corriente máxima y con instalación segura.
