El módulo trigger PD convierte un cargador USB-C con Power Delivery en una fuente de tensión fija para tus proyectos. La placa negocia con el cargador mediante el protocolo PD y le pide la tensión que configures con sus microinterruptores: 5, 9, 12, 15 o 20 V. La salida queda disponible en una bornera de tornillo.
Es muy práctico para alimentar en el banco de trabajo equipos que normalmente usan un adaptador de 12 o 20 V, tiras LED, routers, cautines USB, ventiladores, cargadores de laptop a modo de prueba o proyectos portátiles con power banks PD.
Contenido
Características
- Entrada: USB tipo C con protocolo Power Delivery.
- Tensiones seleccionables: 5, 9, 12, 15 y 20 V.

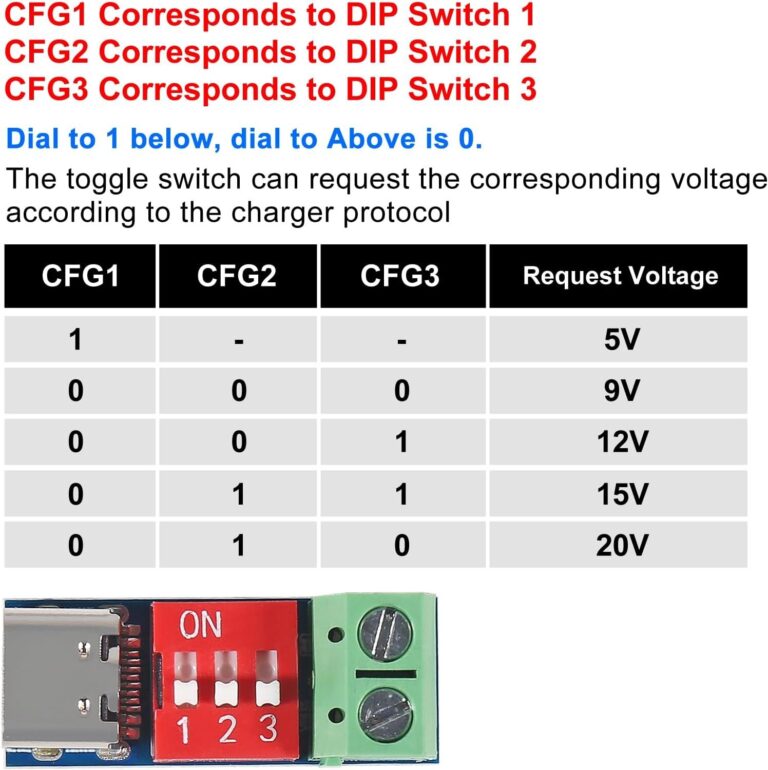

- Selector DIP de 3 posiciones (consulta la tabla de combinaciones serigrafiada o del vendedor).
- Salida por bornera de tornillo de 2 polos.
- Placa compacta.
Requisitos para que funcione
- El cargador o power bank debe ser compatible con USB Power Delivery y ofrecer la tensión elegida. Un cargador PD de 20 W, por ejemplo, puede no entregar 15 o 20 V.
- Usa un cable USB-C a USB-C de buena calidad; para más de 3 A se necesita un cable con chip e-marker.
- Los cargadores sin PD (por ejemplo, USB-A comunes) solo entregarán 5 V.
Cómo usarlo
- Selecciona la tensión con los microinterruptores antes de conectar.
- Conecta el cargador PD con el cable USB-C.
- Mide la salida con un multímetro para confirmar la tensión.
- Recién entonces conecta tu carga respetando la polaridad.
La potencia disponible depende del cargador, el cable y la propia placa: en uso continuo recomendamos no superar unos 3 A. Evita cambiar los microinterruptores con la carga conectada.
Aplicaciones
- Fuente portátil de 12 V o 20 V desde un power bank PD.
- Alimentar tiras LED, routers y cámaras en el banco.
- Cautines y herramientas que trabajan con 12 a 20 V.
- Pruebas de equipos y reparación.
- Proyectos de electrónica que necesitan varias tensiones.
Para conocer más sobre este protocolo, consulta el artículo sobre el conector USB-C en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Módulo Trigger PD USB Tipo C Seleccionable 5V a 20V con Bornera, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Módulo Trigger PD USB Tipo C Seleccionable 5V a 20V con Bornera, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Galería de imágenes
Preguntas frecuentes sobre módulo trigger PD
¿El módulo trigger PD funciona con cualquier cargador?
Necesita un cargador con Power Delivery que ofrezca la tensión elegida; sin PD solo entrega 5 V.
¿Cuánta corriente entrega?
Depende del cargador y del cable; en uso continuo recomendamos no superar unos 3 A.
¿Puedo sacar 20 V de un power bank?
Sí, si el power bank tiene PD y ofrece 20 V.
¿Se puede cambiar la tensión con la carga conectada?
No es recomendable; desconecta la carga antes de cambiar el selector.
