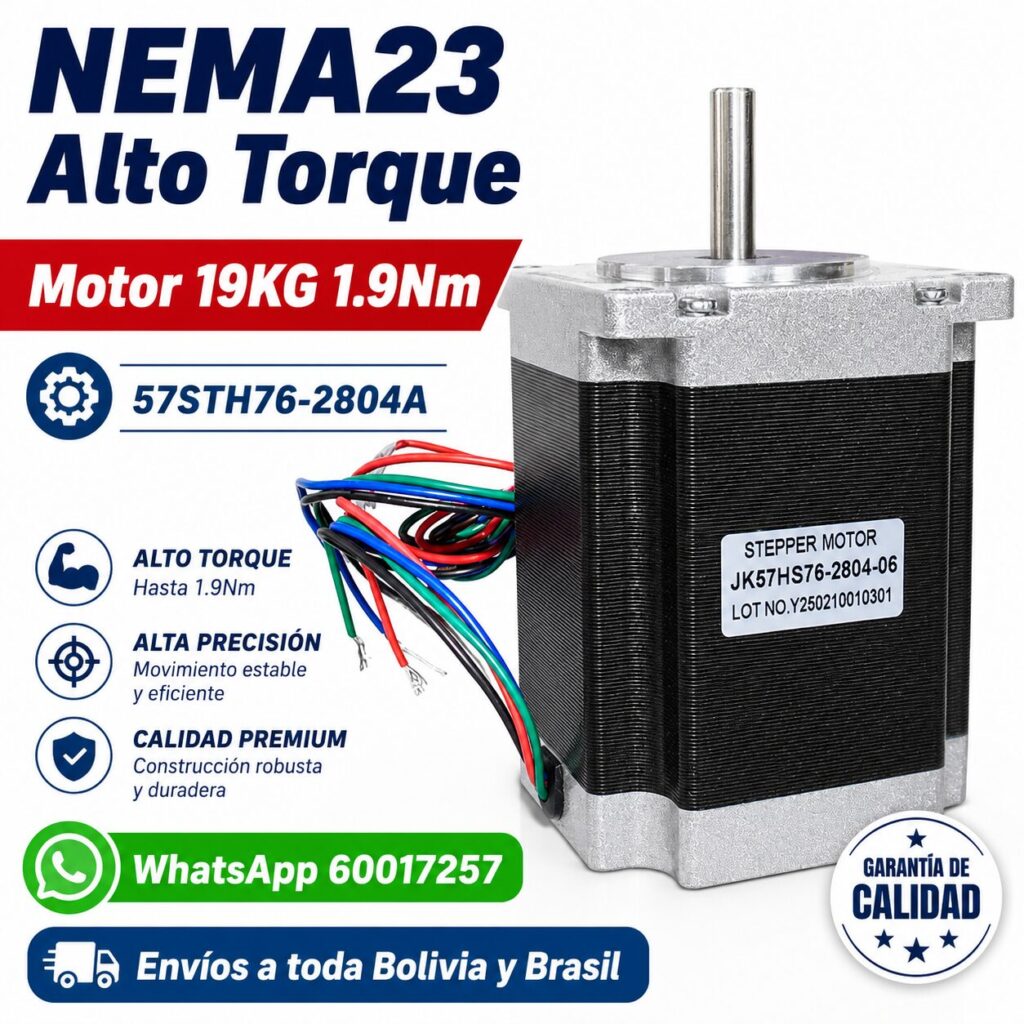

Motor paso a paso NEMA: El motor NEMA 23 paso a paso 57STH76-2804A ofrece un torque de 1.9 Nm (alrededor de 19 kg·cm) en un cuerpo de 57 mm, ideal para máquinas que necesitan fuerza y precisión, como routers CNC, cortadoras láser, plasmas, impresoras 3D de gran formato, mesas XY y sistemas de automatización. Su movimiento por pasos permite posicionar con exactitud sin necesidad de sensores de posición.
Contenido
Características del 57STH76-2804A
- Formato: NEMA 23 (frente de 57 x 57 mm)
- Largo del cuerpo: aproximadamente 76 mm
- Torque de sujeción: 1.9 Nm
- Corriente: 2.8A por fase
- Ángulo de paso: 1.8° (200 pasos por vuelta)
- Tipo: bipolar, 4 cables
El diámetro del eje y la configuración exacta pueden variar según el lote; consúltanos por WhatsApp si necesitas confirmarlos.
¿Qué driver necesito?
Con 2.8A por fase, este motor necesita un driver que entregue esa corriente con buena disipación, como el DM542, el TB6600 o drivers digitales similares. Los drivers pequeños tipo A4988 o DRV8825 no son adecuados. Ajusta la corriente del driver al valor del motor o ligeramente por debajo para reducir la temperatura.
Fuente de alimentación
Los motores paso a paso rinden mejor a velocidades altas con voltajes mayores. Para NEMA 23 se suelen usar fuentes de 24V a 48V, según el driver. Calcula la potencia considerando todos los motores de la máquina.
Conexión
- Identifica las dos bobinas con un multímetro: los cables con continuidad entre sí pertenecen a la misma bobina.
- Conecta una bobina a A+ y A− del driver y la otra a B+ y B−.
- Si el motor gira al revés, invierte una bobina o cambia la dirección en el software.
- Configura los micropasos y la corriente en el driver.
Aplicaciones del motor paso a paso NEMA 23
- Routers CNC de madera, aluminio y acrílico
- Máquinas de corte láser y plasma
- Impresoras 3D de gran formato
- Mesas lineales, deslizadores de cámara y automatización
Consejos
Es normal que el motor se caliente; no debe superar la temperatura que la mano soporta por largo tiempo. Si pierde pasos, revisa la corriente, el voltaje, las aceleraciones y la mecánica.
Para conocer más sobre este tipo de motor, revisa el artículo sobre el motor paso a paso en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Motor Paso a Paso NEMA 23 57STH76-2804A 1.9 Nm 2.8A, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Para una máquina CNC de tres ejes con motores NEMA 23, considera un driver por motor, una fuente de 36V o 48V con potencia suficiente y una placa controladora compatible con GRBL o Mach3.
Preguntas frecuentes sobre motor NEMA 23
¿Qué driver uso?
Un driver de al menos 3A, como DM542 o TB6600.
¿Cuántos cables tiene?
Cuatro cables, configuración bipolar.
¿Qué fuente necesito?
Normalmente de 24V a 48V según el driver.
¿Cuánto torque tiene?
1.9 Nm de torque de sujeción.
