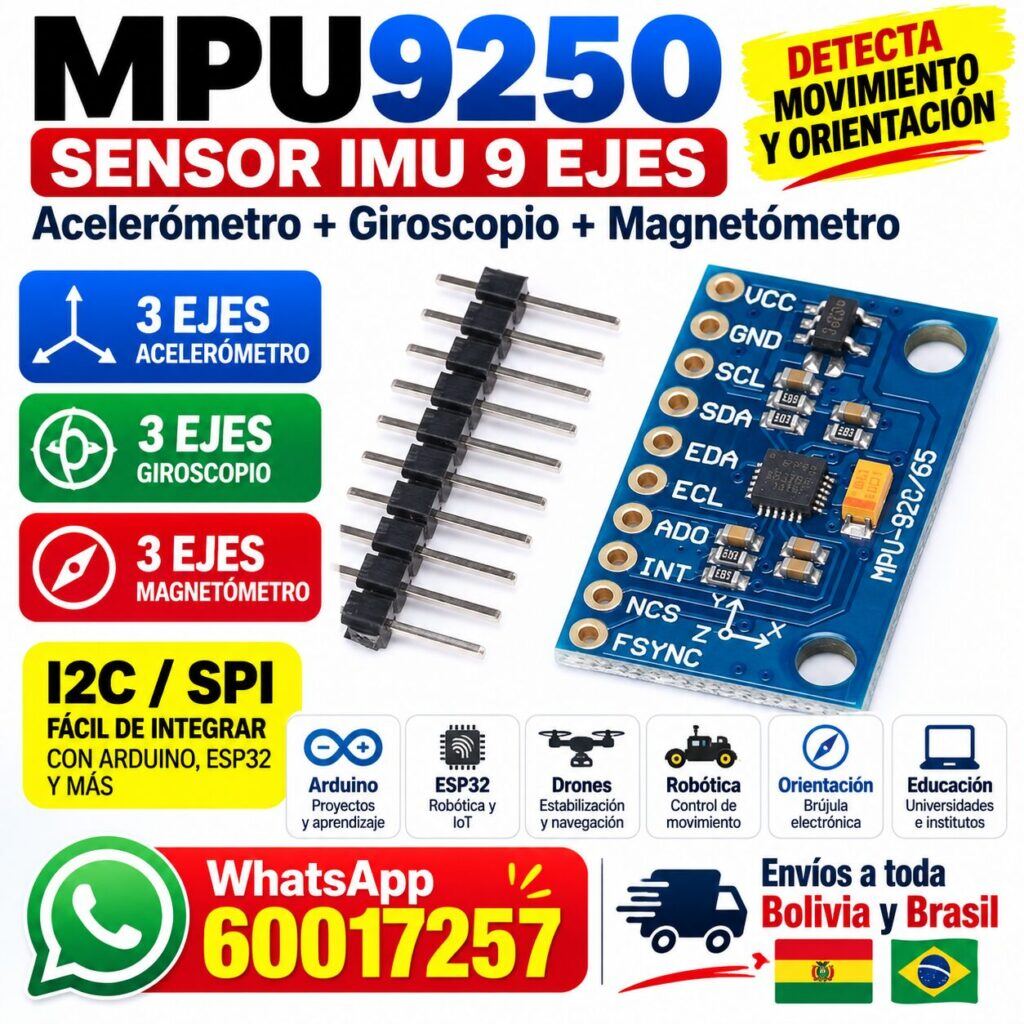

Módulo MPU9250 IMU de 9 Ejes – Acelerómetro, Giroscopio y Magnetómetro I2C/SPI para Arduino, ESP32, Drones y Robótica

El MPU9250 es una unidad de medición inercial que reúne tres sensores en uno: un acelerómetro que mide aceleraciones e inclinación, un giroscopio que mide la velocidad de giro y un magnetómetro que detecta el campo magnético terrestre como una brújula. Cada uno mide en los ejes X, Y y Z, sumando 9 ejes de información. Combinando esos datos se calcula la orientación de un dron, un robot o un dispositivo en el espacio.

Aplicaciones de la IMU de 9 ejes

• Drones: estabilización y control de vuelo.
• Robots: equilibrio, inclinación y dirección.
• Brújula electrónica con compensación de inclinación.
• Gimbals y estabilizadores de cámara.
• Registro de movimiento en vehículos, deportes y wearables.
• Control por gestos y realidad virtual DIY.
• Enseñanza de sensores MEMS y fusión de sensores.

Características

• Sensor: MPU9250.
• Ejes: 9 (3 acelerómetro, 3 giroscopio, 3 magnetómetro).
• Interfaz: I2C y SPI.
• Alimentación del módulo: 3.3V o 5V, según el regulador de la placa.
• Pines: VCC, GND, SCL, SDA, AD0, INT, NCS, FSYNC y EDA/ECL, según versión.
• Rangos configurables de aceleración y velocidad angular.

Conexión con Arduino por I2C

1. VCC a 5V o 3.3V según tu módulo, y GND a GND.
2. SDA a A4 y SCL a A5 en Arduino UNO; en ESP32, GPIO 21 y 22.
3. Deja AD0 a GND para la dirección 0x68, o a VCC para 0x69.
4. Instala una librería compatible con MPU9250 desde el gestor de librerías.
5. Carga el ejemplo básico y observa los valores en el monitor serie.

Calibración: el paso más importante

El giroscopio y el acelerómetro tienen pequeños desvíos que conviene compensar con el sensor quieto sobre una superficie plana. El magnetómetro necesita una calibración especial: se gira el módulo en todas las direcciones para compensar los imanes y metales cercanos. Sin esta calibración, la dirección de brújula será poco precisa. Mantén el sensor alejado de motores, parlantes y cables con mucha corriente.

Fusión de sensores

Cada sensor por separado tiene limitaciones: el giroscopio acumula error con el tiempo, el acelerómetro se confunde con vibraciones y el magnetómetro con interferencias. Algoritmos como Madgwick, Mahony o el filtro de Kalman combinan los tres para obtener una orientación estable. Existen librerías que ya los implementan y entregan directamente los ángulos de cabeceo, alabeo y guiñada.

Nota sobre la identificación del chip

En el mercado circulan módulos rotulados MPU9250 que en realidad llevan otros chips compatibles, a veces sin magnetómetro. Puedes verificar tu módulo leyendo su registro de identificación con un programa de prueba. Si tu proyecto depende de la brújula, consúltanos por WhatsApp antes de comprar.

Si quieres conocer más sobre estos sensores, consulta el artículo sobre la unidad de medición inercial en Wikipedia.

Proyectos para empezar

Un buen primer proyecto con la IMU es un nivel digital que muestre en una pantalla OLED el ángulo de inclinación. Luego puedes avanzar a una brújula electrónica, un control por gestos que mueva un servomotor según la inclinación de tu mano o un registrador de movimientos que guarde datos en una tarjeta microSD. Cada paso te ayuda a entender cómo combinar los sensores del MPU9250 para obtener información útil.

Preguntas frecuentes sobre el sensor MPU9250

¿Cuántos ejes mide?

Nueve: aceleración, giro y campo magnético en X, Y y Z.

¿Funciona con ESP32?

Sí, por I2C o SPI.

¿Sirve como brújula?

Sí, con el magnetómetro calibrado y alejado de interferencias.

¿Qué dirección I2C tiene?

0x68 con AD0 a GND, o 0x69 con AD0 a VCC.
