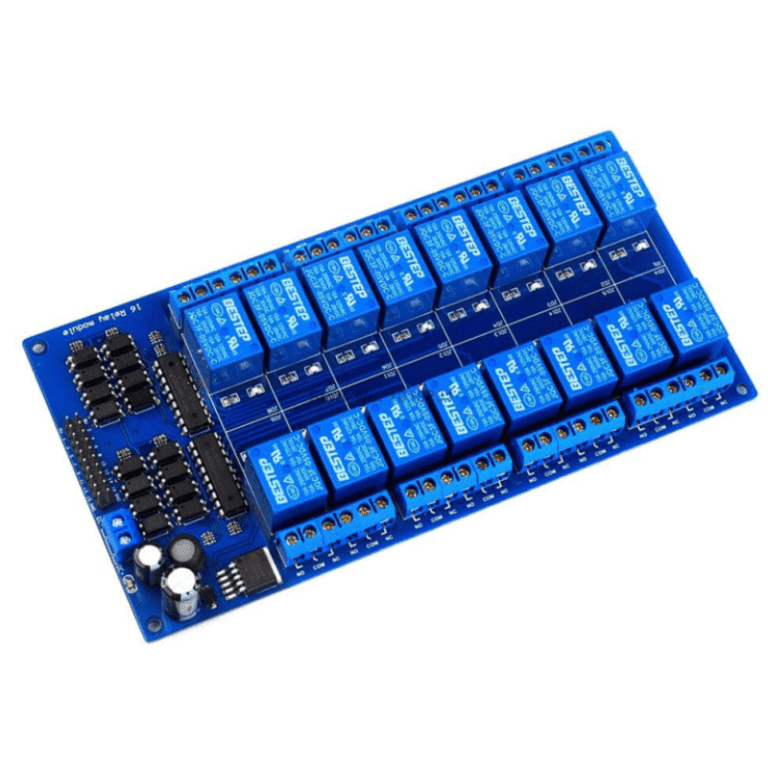

La placa de relés 16 canales permite controlar hasta dieciséis cargas independientes desde un microcontrolador o un PLC. Cada canal tiene su relé, su optoacoplador de entrada, su LED indicador y su bornera de salida con contactos común, normalmente abierto y normalmente cerrado.
Es ideal para tableros de domótica, sistemas de riego por zonas, iluminación de vitrinas, maquetas, máquinas automáticas y bancos de prueba.
Contenido
Características
- 16 relés con bobina de 5 V.
- Contactos conmutados de 10 A 250 V AC / 30 V DC según el relé.
- Entradas aisladas con optoacopladores.
- LED indicador por canal.
- Borneras de tornillo y tira de pines para las entradas.
Alimentación
Con muchos relés activos la placa consume del orden de 1 A o más a 5 V. Usa una fuente externa de 5 V dedicada y une su GND con la del microcontrolador; no la alimentes desde el pin de 5 V de una placa de desarrollo.
Conexión
- Alimenta la placa con 5 V externos.
- Conecta las 16 entradas a pines digitales o a un expansor de pines (PCF8574, MCP23017).
- Verifica en la serigrafía si la activación es por nivel bajo o alto e inicializa los pines en estado de reposo.
- Conecta las cargas a los contactos de cada relé.
Seguridad
- Trabaja con la red desconectada y aloja la placa en una caja aislante.
- Protege cada grupo de cargas con fusibles.
- Para motores o cargas grandes, acciona contactores con los relés.
Aplicaciones
- Domótica y control de iluminación.
- Riego automático por zonas.
- Maquetas, vitrinas y señalización.
- Automatización de procesos y bancos de prueba.
Para conocer cómo funciona este componente, consulta el artículo sobre el relé en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Placa de Relés de 16 Canales 5V con Optoacopladores y LEDs, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Placa de Relés de 16 Canales 5V con Optoacopladores y LEDs, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Ampliar salidas con un expansor
Un Arduino Uno no tiene suficientes pines para 16 relés. Con un expansor de entradas y salidas por I2C, como el MCP23017, puedes controlar los 16 canales usando solo dos pines del microcontrolador, dejando el resto libre para sensores, pantallas y comunicaciones. Otra opción es usar un Arduino Mega o un ESP32 con más pines disponibles.
Galería de imágenes
Preguntas frecuentes sobre placa de relés 16 canales
¿La placa de relés 16 canales se alimenta del Arduino?
No, usa una fuente externa de 5 V con suficiente corriente.
¿Qué carga soporta cada relé?
10 A 250 V AC según el relé; conviene trabajar con margen.
¿Cuántos pines necesito?
Dieciséis salidas digitales o un expansor de pines.
¿Tiene aislamiento?
Sí, entradas con optoacopladores.
