Plug 3.5 mm: Este plug 90 grados de 3.5 mm te permite reparar o fabricar cables de audio con un conector en ángulo recto. El formato acodado es muy práctico: el cable sale pegado al equipo en lugar de sobresalir, por lo que sufre menos tirones y dobleces, la causa más común de falla en los audífonos. Su carcasa metálica protege las soldaduras y da un acabado resistente, ideal para celulares, reproductores, consolas, instrumentos y equipos de sonido.
Contenido
Usos del plug en ángulo
- Reparar audífonos con el conector dañado.
- Cables auxiliares (AUX) para el auto y parlantes.
- Equipos portátiles que se usan en el bolsillo.
- Instrumentos y efectos con entrada de 3.5 mm.
- Proyectos de audio con Arduino y módulos.
Características

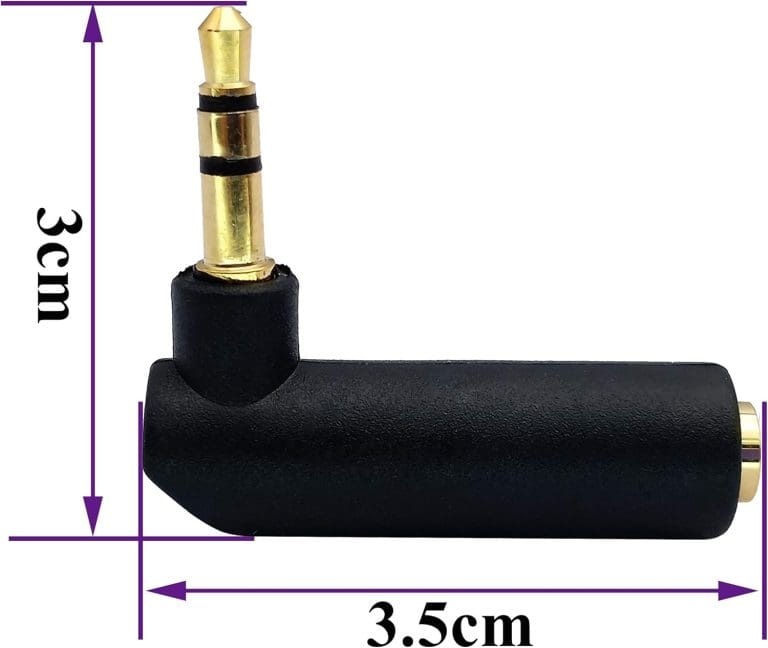

- Tamaño: 3.5 mm.
- Tipo: estéreo TRS (punta, anillo y manga).
- Forma: ángulo de 90 grados.
- Carcasa: metálica con resorte o sujetacable, según versión.
- Contacto: bañado en oro o níquel.
- Montaje: para soldar.
¿Qué significa TRS?
TRS son las siglas en inglés de punta, anillo y manga, las tres partes de contacto del conector. En audio estéreo, la punta lleva el canal izquierdo, el anillo el derecho y la manga la tierra o común. Los audífonos con micrófono usan cuatro contactos (TRRS), por lo que con este plug solo tendrás audio estéreo, sin micrófono.
Cómo soldar el plug
- Pasa la carcasa y el resorte por el cable antes de soldar.
- Pela el cable e identifica los hilos: normalmente rojo para el derecho, blanco o verde para el izquierdo y cobre o malla para tierra.
- Estaña los hilos esmaltados quemando suavemente el barniz con el cautín.
- Suelda el canal izquierdo a la punta, el derecho al anillo y la tierra a la manga.
- Prueba con un multímetro que no haya cortos y cierra la carcasa.
Consejos para una reparación duradera
Usa un cautín de punta fina y poca temperatura para no derretir el aislamiento interno del plug. Aprovecha el sujetacable para que el tirón del cable no llegue a las soldaduras. Si el cable de tus audífonos es muy delgado, agrega una pequeña capa de termocontraíble antes de cerrar la carcasa para reforzarlo.
Ventaja del ángulo de 90 grados
Un conector recto sobresale varios centímetros del equipo y se dobla cada vez que guardas el celular en el bolsillo o apoyas el reproductor. El conector en ángulo reduce esa palanca y alarga mucho la vida del cable, por eso es el preferido para audífonos de uso diario.
Si quieres conocer más sobre este conector, consulta el artículo sobre el conector TRS en Wikipedia.
Herramientas recomendadas
Para trabajar cómodo, usa un soporte de tercera mano o una pinza para sujetar el plug mientras sueldas, estaño delgado con flux y un pelacables fino. Un multímetro te permitirá comprobar continuidad y descartar cortocircuitos antes de cerrar la carcasa. Si reparas audífonos con frecuencia, ten varios plugs de repuesto en tu caja: es una reparación rápida, económica y muy solicitada por los clientes, que prefieren recuperar sus audífonos favoritos antes que comprar unos nuevos. Con un plug 90 grados de buena calidad, el resultado suele ser más resistente que el conector original.
Galería de imágenes
Preguntas frecuentes sobre el plug 3.5 mm en 90 grados
¿Es estéreo?
Sí, es un conector TRS estéreo.
¿Sirve para audífonos con micrófono?
No, para micrófono se necesita un plug TRRS de 4 contactos.
¿Viene armado?
No, es para soldar al cable.
¿De qué tamaño es?
3.5 mm.
