El potenciómetro multivuelta WXD3-12 de 4.7 kΩ recorre toda su resistencia en 10 vueltas completas del eje, lo que da una resolución de ajuste muy superior a la de un potenciómetro común de una vuelta. Su elemento de alambre bobinado es estable con la temperatura y duradero, por lo que es el preferido en fuentes de laboratorio, cargadores de baterías, controladores de motores e instrumentos.
Combinado con un dial contador, permite anotar posiciones y volver exactamente al mismo ajuste.
Contenido
Características

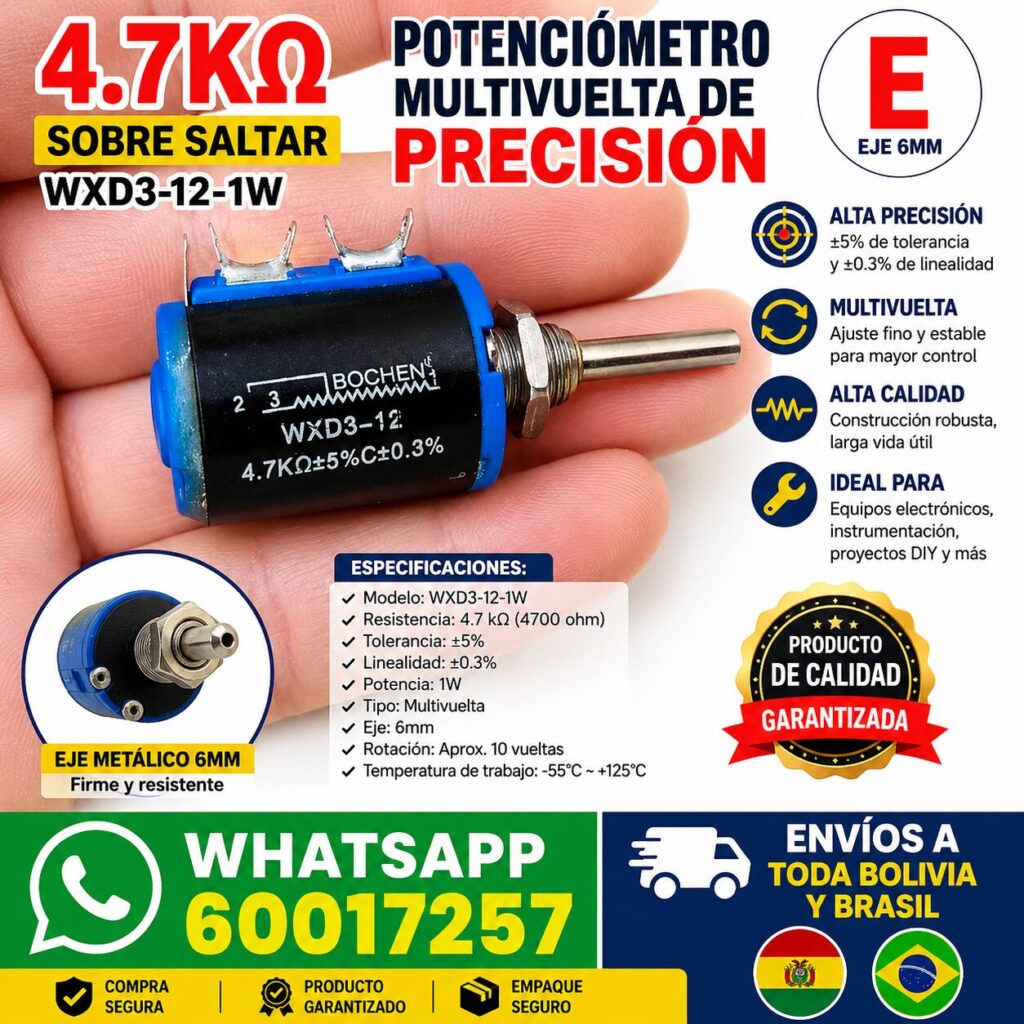

- Modelo: WXD3-12-1W.
- Resistencia: 4.7 kΩ, tolerancia ±5%.
- Linealidad de referencia: 0,3%.
- Potencia: 1 W.
- Recorrido: 10 vueltas.
- Eje metálico de 6 mm; montaje en panel con tuerca.
- 3 terminales para soldar.
Usos típicos del valor 4.7K
Un potenciómetro de 4.7 kΩ es habitual en divisores de tensión para reguladores ajustables (LM317, LM338), ajuste de referencia en módulos reductores y elevadores que admiten potenciómetro externo, control de corriente en cargadores y ajuste de umbral en comparadores.
Conexión
Los extremos (pines 1 y 3) corresponden a la resistencia total y el pin central (2) al cursor. Como divisor de tensión, aplica la tensión entre los extremos y toma la salida del cursor. Como reóstato, usa el cursor y un extremo, respetando la potencia máxima.
Reemplazar el potenciómetro de un módulo
- Desconecta el módulo y mide el valor del potenciómetro original.
- Desuelda el trimmer de la placa.
- Conecta el multivuelta con cables cortos, respetando el orden de los pines.
- Verifica la salida con un multímetro antes de conectar la carga.
Aplicaciones
- Fuentes de alimentación de banco.
- Cargadores y controladores de corriente.
- Calibración de instrumentos.
- Equipos de audio y prueba.
Para conocer cómo funciona este componente, consulta el artículo sobre el potenciómetro en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Potenciómetro Multivuelta Bobinado WXD3-12 4.7K 1W de 10 Vueltas, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Potenciómetro Multivuelta Bobinado WXD3-12 4.7K 1W de 10 Vueltas, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Ventajas del bobinado frente al carbón
Los potenciómetros de pista de carbón son económicos, pero con el uso y la temperatura cambian su valor y generan ruido al girar. El bobinado de alambre mantiene el valor más estable, soporta más potencia y dura mucho más, por eso se usa en equipos de laboratorio. Su ajuste de 10 vueltas permite llegar a una tensión o corriente exacta sin saltos, algo muy difícil con un potenciómetro común.
Montaje en panel
Perfora el panel con el diámetro de la rosca, coloca la arandela antigiro si la trae y ajusta la tuerca sin forzar. Acompáñalo de una perilla o dial contador para un acabado profesional.
Galería de imágenes
Preguntas frecuentes sobre potenciómetro multivuelta
¿Cuántas vueltas tiene el potenciómetro multivuelta?
Diez vueltas completas.
¿Sirve para una fuente con LM317?
Sí, 4.7 kΩ es un valor útil para ajustar su salida.
¿Incluye perilla con contador?
No, el dial contador se vende por separado.
¿Qué potencia soporta?
1 W.
