Placa Pro Mini ATmega328P 5V 16 MHz – Compatible con Arduino

La placa Pro Mini ATmega328P de 5V y 16 MHz ofrece el mismo microcontrolador que un Arduino UNO en una placa de apenas 33 x 18 mm. Al no tener conector USB ni chip convertidor integrado, es más pequeña, más liviana y consume menos energía, lo que la hace ideal para proyectos portátiles, dispositivos con batería, wearables, sensores remotos y robots pequeños.

Características de la Pro Mini

• Microcontrolador: ATmega328P
• Voltaje de trabajo: 5V
• Frecuencia: 16 MHz
• Memoria Flash: 32 KB (parte usada por el bootloader)
• SRAM: 2 KB, EEPROM: 1 KB
• Pines digitales: 14 (6 con PWM)
• Entradas analógicas: 8 (A0 a A7, A6 y A7 solo analógicas)
• Comunicación: UART, I2C y SPI
• Entrada RAW: hasta 12V a través del regulador integrado
• Dimensiones: aproximadamente 33 x 18 mm
• Pines de conexión incluidos para soldar (según lote)

Precio por unidad. Si necesitas varias placas, consúltanos por WhatsApp.

¿Cómo se programa?

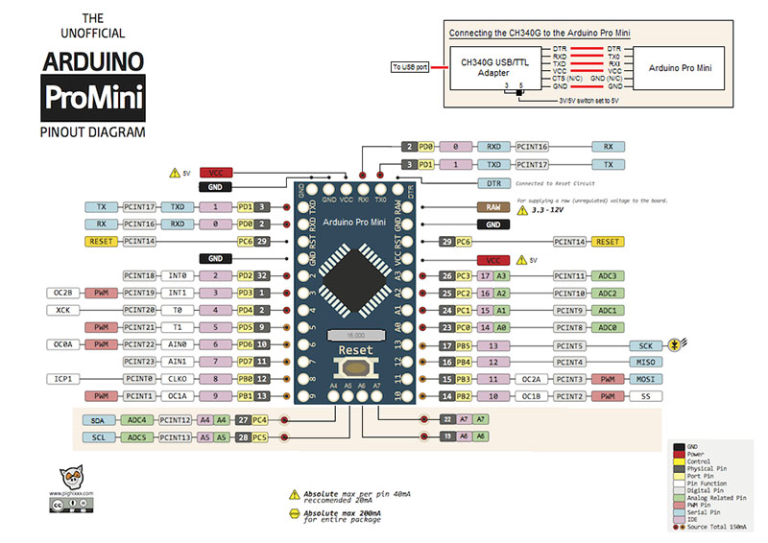

La Pro Mini no tiene USB, por lo que necesitas un adaptador USB a TTL, como un FTDI o un módulo CH340/CP2102. Conecta GND con GND, VCC con 5V, TX del adaptador con RX de la placa, RX con TX y DTR con el pin DTR o GRN para el reinicio automático. En el IDE de Arduino, elige la placa Arduino Pro or Pro Mini, el procesador ATmega328P 5V 16 MHz y el puerto del adaptador. Luego carga tu programa como en cualquier Arduino.

Alimentación

Puedes alimentarla con 5V regulados en el pin VCC o con una tensión mayor, hasta unos 12V, en el pin RAW, que pasa por el regulador integrado. El regulador es pequeño, por lo que no conviene alimentar módulos de alto consumo desde la placa. Para proyectos con batería, quitar el LED de encendido y usar modos de bajo consumo reduce mucho el gasto de energía.

Proyectos ideales con ATmega328P

• Sensores inalámbricos con NRF24L01 o LoRa
• Dispositivos portátiles y wearables
• Robots pequeños y drones de juguete
• Controladores de tiras LED y efectos de iluminación
• Registradores de datos con batería
• Prototipos que luego pasan a un producto final

Pro Mini frente a Arduino Nano

El Nano incluye USB y es más cómodo para aprender y prototipar. La Pro Mini es más pequeña y eficiente, ideal cuando el proyecto ya está probado y necesitas integrarlo en poco espacio. Un mismo adaptador USB a TTL sirve para programar muchas placas Pro Mini.

Consejos

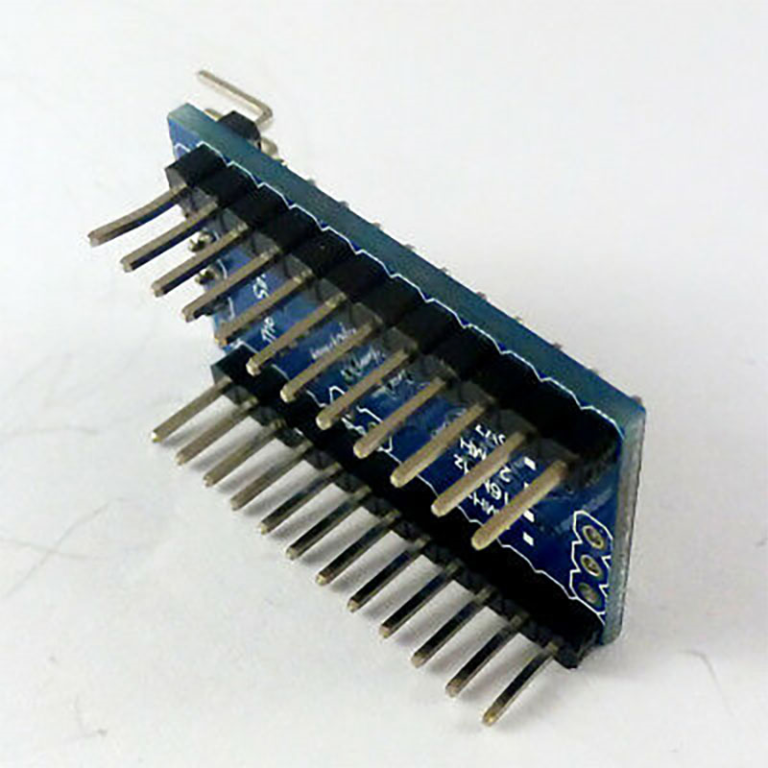

Suelda los pines rectos si vas a usarla en protoboard, o directamente los cables si el espacio es reducido. Revisa que el adaptador USB a TTL trabaje a 5V para esta versión. Existe también una versión de 3.3V y 8 MHz para sensores de bajo voltaje.

Para conocer más sobre este microcontrolador, revisa el artículo sobre Arduino en Wikipedia.

Ejemplo de proyecto

Un proyecto típico con esta placa es un sensor de temperatura inalámbrico: un DHT22 o DS18B20, un módulo NRF24L01 y una batería de litio con regulador. La placa lee el sensor cada pocos minutos, envía el dato y vuelve a dormir, logrando semanas de autonomía. Otro ejemplo es un controlador de luces LED para maquetas o disfraces, donde su tamaño permite ocultarla fácilmente.

Galería de imágenes

Preguntas frecuentes sobre Pro Mini

¿Tiene USB?

No, se programa con un adaptador USB a TTL (FTDI, CH340 o CP2102).

¿Qué voltaje acepta en RAW?

Hasta unos 12V; en VCC se alimenta con 5V regulados.

¿Es compatible con el IDE de Arduino?

Sí, seleccionando Arduino Pro or Pro Mini, ATmega328P 5V 16 MHz.

¿Incluye pines?

Normalmente incluye pines para soldar; consúltanos según el lote.
