El programador BIOS USB CH341A es la herramienta básica de todo técnico que repara laptops, placas madre, routers y equipos con firmware. Con él puedes leer el contenido de la memoria donde se guarda la BIOS o el firmware, guardarlo como archivo de respaldo y volver a grabarlo o reemplazarlo por uno limpio. Es la solución cuando una laptop no da video por una BIOS corrupta, cuando un router quedó inutilizado por una actualización fallida o cuando un DVR perdió su firmware.
Contenido

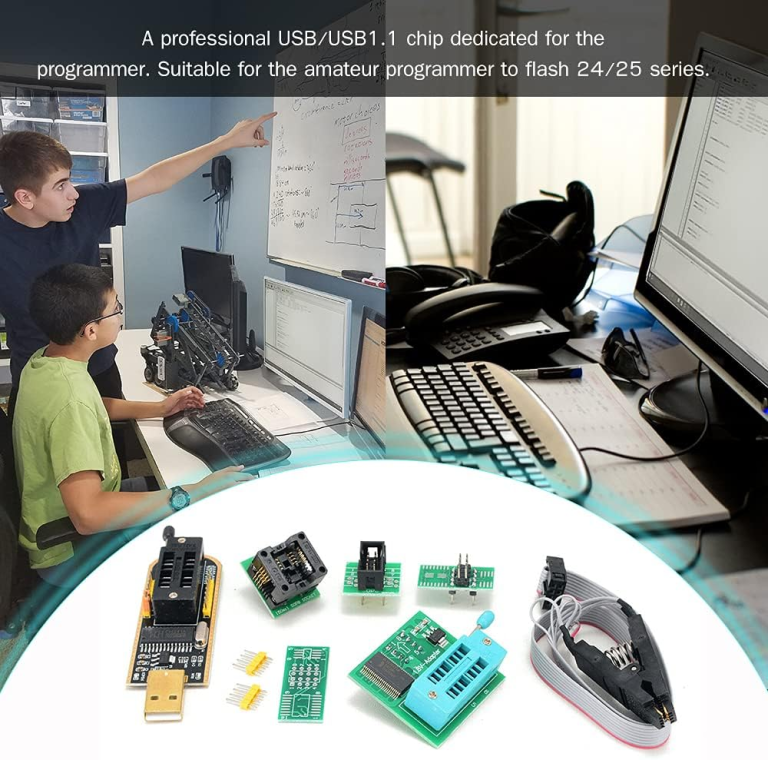

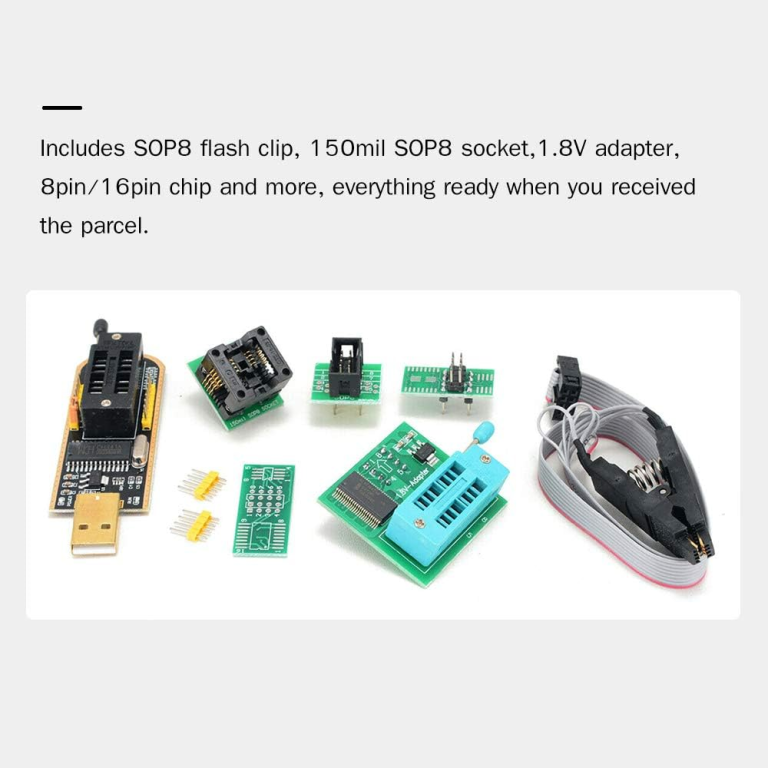

¿Qué incluye el kit?
- Programador USB CH341A con zócalo ZIF para memorias.
- Clip SOIC8 con cable, para leer la memoria sin desoldarla.
- Adaptador SOIC8 a DIP8 para memorias desoldadas.
- Otros adaptadores según versión del kit.
Memorias compatibles
- Flash SPI serie 25: 25Q32, 25Q64, 25Q128 y similares de Winbond, Macronix, GigaDevice y otras marcas.
- EEPROM serie 24: 24C02, 24C08, 24C16 y similares.
- Memorias de 3.3V, las más comunes en BIOS de laptops y placas.
- Memorias de 1.8V: requieren un adaptador de 1.8V adicional.
Usos del programador BIOS
- Laptops y PCs: recuperar BIOS corruptas, quitar contraseñas de BIOS o cargar BIOS limpias.
- Placas madre: reparar equipos que no encienden después de una actualización.
- Routers y módems: recuperar equipos con firmware dañado.
- DVR, NVR y decodificadores: reinstalar firmware.
- Televisores y monitores: respaldar y grabar memorias de la placa principal.
- Electrónica automotriz: lectura de EEPROM en tableros y módulos.
Cómo leer una BIOS con el clip SOIC8
- Desconecta por completo el equipo: retira el cargador y la batería.
- Ubica la memoria de 8 patas y su punto de referencia (pin 1).
- Coloca el clip SOIC8 haciendo coincidir el cable rojo con el pin 1.
- Conecta el programador al USB, abre el programa y detecta la memoria.
- Lee la memoria dos veces y compara los archivos: si son iguales, la lectura es confiable y puedes guardar tu respaldo.
Si el clip no detecta la memoria en placa, algunos equipos requieren desoldarla y usar el adaptador en el zócalo.
Precauciones importantes
Antes de grabar, guarda siempre una copia del contenido original: si algo sale mal, podrás volver al punto de partida. Verifica el voltaje de trabajo de la memoria en su hoja de datos; grabar una memoria de 1.8V sin el adaptador adecuado puede dañarla. Algunas versiones del CH341A trabajan con niveles de 5V en las señales: para memorias de 3.3V muchos técnicos aplican una modificación conocida o usan un adaptador de nivel. Y asegúrate de usar el archivo de BIOS correcto para el modelo exacto de tu placa.
Software
El programador funciona en Windows con programas como CH341A Programmer, AsProgrammer o NeoProgrammer, que reconocen una gran cantidad de memorias. Instala el controlador USB del CH341 antes de conectarlo por primera vez.
Una herramienta que se paga sola
Muchas placas que parecen muertas solo tienen la BIOS dañada. Con este programador BIOS y un buen respaldo, reparas esos equipos en minutos en lugar de reemplazar la placa completa, algo que tus clientes valoran y que hace crecer tu taller.
Si quieres conocer qué es y para qué sirve la BIOS, consulta el artículo sobre el BIOS en Wikipedia.
Galería de imágenes
Preguntas frecuentes sobre el programador BIOS CH341A
¿Sirve para memorias de 1.8V?
Sí, usando un adaptador de 1.8V adicional.
¿Puedo leer sin desoldar?
Sí, con el clip SOIC8 en la mayoría de los equipos.
¿Qué memorias lee?
Flash SPI serie 25 y EEPROM serie 24.
¿Funciona en Windows?
Sí, con programas como CH341A Programmer, AsProgrammer o NeoProgrammer.
