El AMS1117 es un regulador de voltaje lineal de baja caída (LDO) en encapsulado SOT-223, capaz de entregar hasta 1A. Es el regulador que encontrarás en muchísimas placas: Arduino, módulos ESP8266 y ESP32, adaptadores USB, placas madre y módulos de comunicación. Se vende en versiones de voltaje fijo y ajustable, ideal tanto para tus diseños como para reparar placas con el regulador dañado.
Contenido
¿Qué es un regulador LDO?
Un regulador lineal mantiene un voltaje de salida estable aunque varíe el voltaje de entrada o la carga. LDO significa low dropout, es decir, que necesita poca diferencia entre entrada y salida para funcionar: en el AMS1117 la caída típica es de alrededor de 1.1 a 1.3V a plena carga. Por ejemplo, para obtener 3.3V estables conviene alimentarlo con al menos 4.5V a 5V.
Versiones disponibles
- AMS1117-1.2, 1.5, 1.8 y 2.5: para núcleos de microcontroladores, FPGA y memorias
- AMS1117-3.3: la más usada, para ESP32, ESP8266, módulos RF y sensores de 3.3V
- AMS1117-5.0: para obtener 5V desde 7 a 12V
- AMS1117-ADJ: salida ajustable con dos resistencias
Consulta por WhatsApp la versión disponible antes de comprar.
Características del regulador LDO
- Corriente máxima: hasta 1A
- Encapsulado: SOT-223 de montaje superficial
- Entrada máxima: hasta unos 15V según hoja de datos
- Protección térmica y limitación de corriente
Pines y conexión
Mirando el encapsulado de frente, los pines suelen ser: 1 GND (o ADJ en la versión ajustable), 2 salida y 3 entrada. La aleta metálica grande también es salida. Coloca un capacitor de 10 µF en la entrada y otro de 22 µF en la salida (tantalio o electrolítico de baja ESR) muy cerca del regulador para que sea estable. Verifica siempre con la hoja de datos del fabricante.
Disipación de calor
Al ser lineal, el regulador convierte en calor la diferencia de voltaje multiplicada por la corriente. Bajar de 12V a 3.3V con 300 mA genera unos 2.6W, demasiado para un SOT-223 sin una buena área de cobre. En esos casos, usa un regulador conmutado previo o baja primero a 5V. Diseña la placa con un área de cobre generosa conectada a la aleta para disipar el calor.
Aplicaciones
Alimentación de ESP32 y ESP8266, módulos NRF24L01, sensores de 3.3V, placas Arduino, adaptadores USB a serie, reparación de placas madre y módulos industriales.
Para conocer más sobre este tipo de regulador, revisa el artículo sobre el regulador de tensión en Wikipedia.
Cómo reemplazar un regulador dañado
Un regulador quemado suele presentar salida en cero, voltaje igual a la entrada o calentamiento excesivo. Para cambiarlo, identifica el código impreso en el encapsulado y confirma la versión de voltaje midiendo la salida en una placa idéntica o revisando el esquema. Retira el componente con estación de aire caliente o con dos puntas de cautín, limpia los pads con malla desoldadora y suelda el nuevo regulador aplicando flux. Antes de conectar la placa completa, mide la salida con el multímetro para confirmar que el voltaje es el correcto. Revisa también la causa de la falla, ya que un cortocircuito aguas abajo puede dañar el nuevo componente.

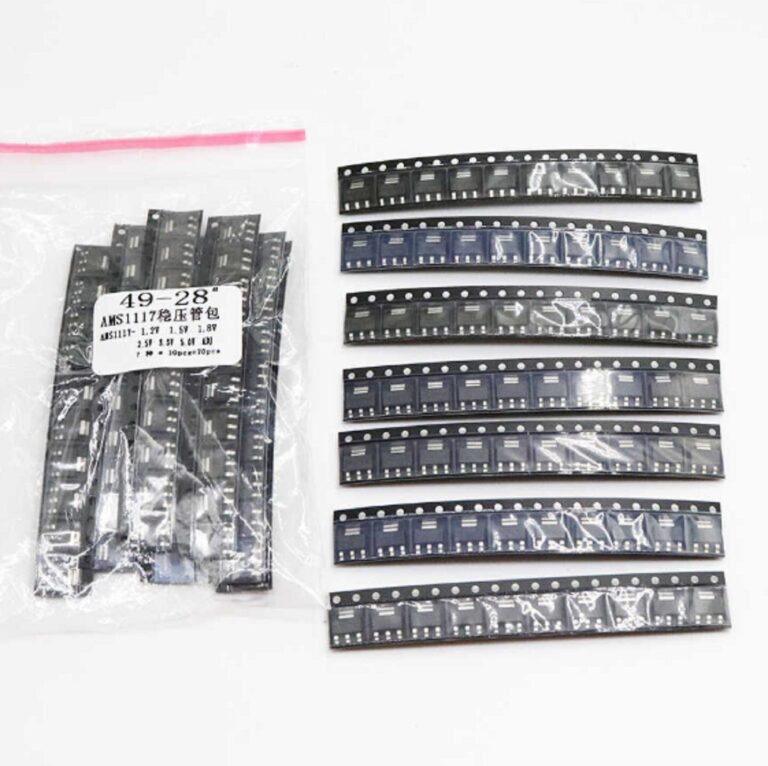

Galería de imágenes
Preguntas frecuentes sobre AMS1117
¿Qué versión necesito para ESP32?
La versión AMS1117-3.3, alimentada con 5V.
¿Puedo bajar de 12V a 3.3V?
Solo con corrientes bajas; a más corriente se calienta mucho. Mejor usa un conmutado previo.
¿Necesita capacitores?
Sí, uno en la entrada y otro en la salida, cerca del regulador.
¿Qué encapsulado tiene?
SOT-223, de montaje superficial.
