El XL4015 es un convertidor DC-DC reductor que baja el voltaje de una fuente o batería a un valor más bajo y estable, con alta eficiencia. Su gran ventaja es que permite ajustar no solo el voltaje de salida sino también el límite de corriente, gracias a su control CC/CV. Eso lo hace ideal para cargar baterías, alimentar LEDs de potencia sin quemarlos y crear una pequeña fuente de laboratorio a partir de una fuente de 12V, 24V o 36V.
Contenido
¿Qué significa CC/CV?
CV es voltaje constante: el módulo mantiene el voltaje de salida que ajustaste. CC es corriente constante: si la carga intenta consumir más corriente que el límite que fijaste, el módulo baja el voltaje para no superarlo. Este comportamiento es justo el que necesitan los cargadores de baterías y los LEDs de potencia, que deben recibir una corriente controlada.
Aplicaciones del XL4015
- Cargar baterías de litio, plomo o NiMH con corriente limitada.
- Alimentar LEDs de potencia con corriente constante.
- Bajar 24V o 36V a 12V o 5V para otros equipos.
- Fuente de laboratorio básica con límite de corriente.
- Sistemas solares y bancos de baterías.
- Proyectos con motores y electrónica de potencia.
Características
- Chip: XL4015.
- Tipo: convertidor reductor (step down / buck).
- Entrada: 4 a 38V DC.
- Salida: 1.25 a 36V DC ajustable.
- Corriente máxima: 5A, con disipación adecuada.
- Ajustes: potenciómetros de voltaje y de corriente.
- Eficiencia: hasta alrededor de 96%, según condiciones.

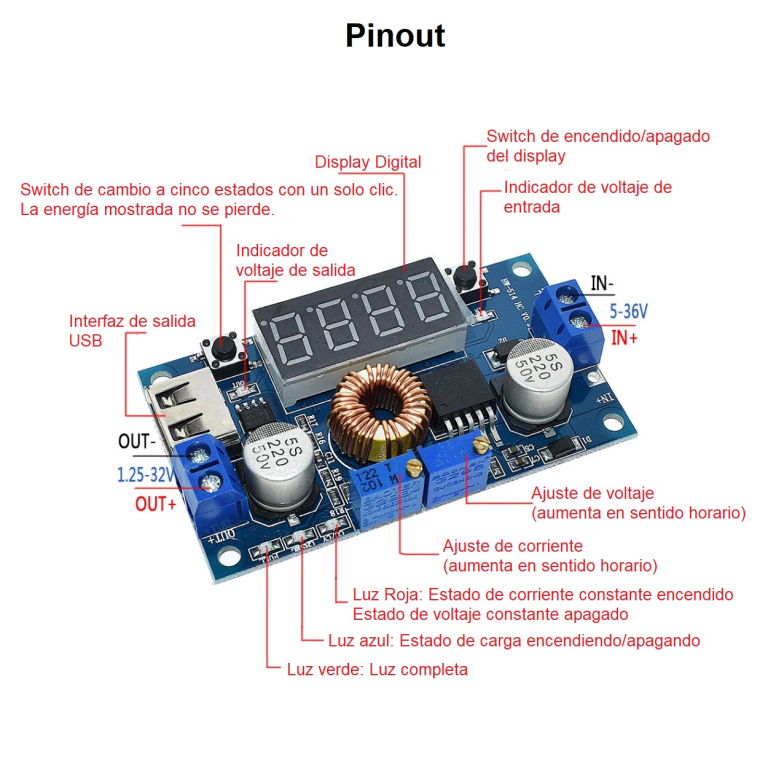

Cómo ajustarlo
- Conecta la entrada a tu fuente; la salida debe quedar al menos un par de voltios por debajo de la entrada.
- Sin carga, mide la salida con un multímetro y ajusta el voltaje deseado.
- Para fijar la corriente, pon el multímetro en amperios entre los bornes de salida (cortocircuito a través del medidor) y ajusta el potenciómetro de corriente.
- Retira el multímetro y conecta tu carga.
- Verifica la temperatura del módulo después de unos minutos de trabajo.
Potencia y temperatura
Los 5A son el máximo en buenas condiciones. Para trabajo continuo por encima de 3A, agrega un disipador más grande o un ventilador, y deja espacio para que circule el aire. Un convertidor que trabaja fresco mantiene su eficiencia y dura muchos años.
Cargar baterías con el módulo
Ajusta el voltaje final de carga de tu batería y una corriente segura para su capacidad. Para baterías de litio, usa además una placa de protección BMS y supervisa la carga. Coloca un diodo en la salida si la batería queda conectada con la entrada desenergizada.
Si quieres conocer cómo funcionan estos convertidores, consulta el artículo sobre el convertidor Buck en Wikipedia.
Ventaja frente a un regulador lineal
Un regulador lineal como el LM7805 convierte en calor toda la diferencia de voltaje entre la entrada y la salida. Con corrientes altas, eso significa mucho calor y energía desperdiciada. El módulo step down conmutado trabaja de forma mucho más eficiente: con una entrada de 24V y una salida de 12V a varios amperios, apenas se entibia, ideal para equipos alimentados con baterías o paneles solares donde cada vatio cuenta.

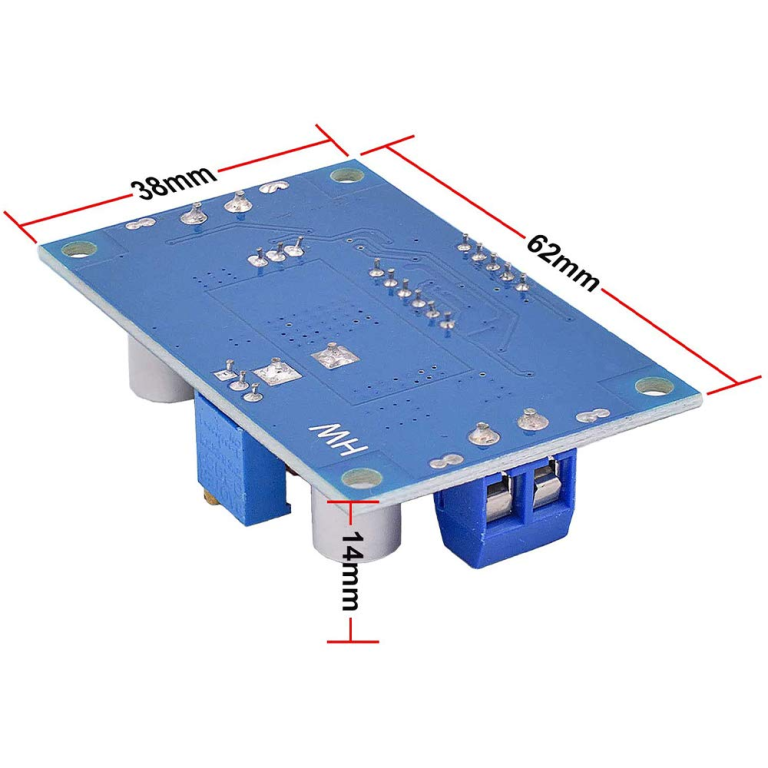

Galería de imágenes
Preguntas frecuentes sobre el regulador XL4015 step down
¿Puede elevar el voltaje?
No, solo lo reduce. Para elevar usa un convertidor step up.
¿Se puede limitar la corriente?
Sí, tiene ajuste de corriente constante (CC).
¿Qué rango de entrada acepta?
De 4 a 38V DC.
¿Sirve para cargar baterías?
Sí, ajustando voltaje y corriente; para litio usa también un BMS.
