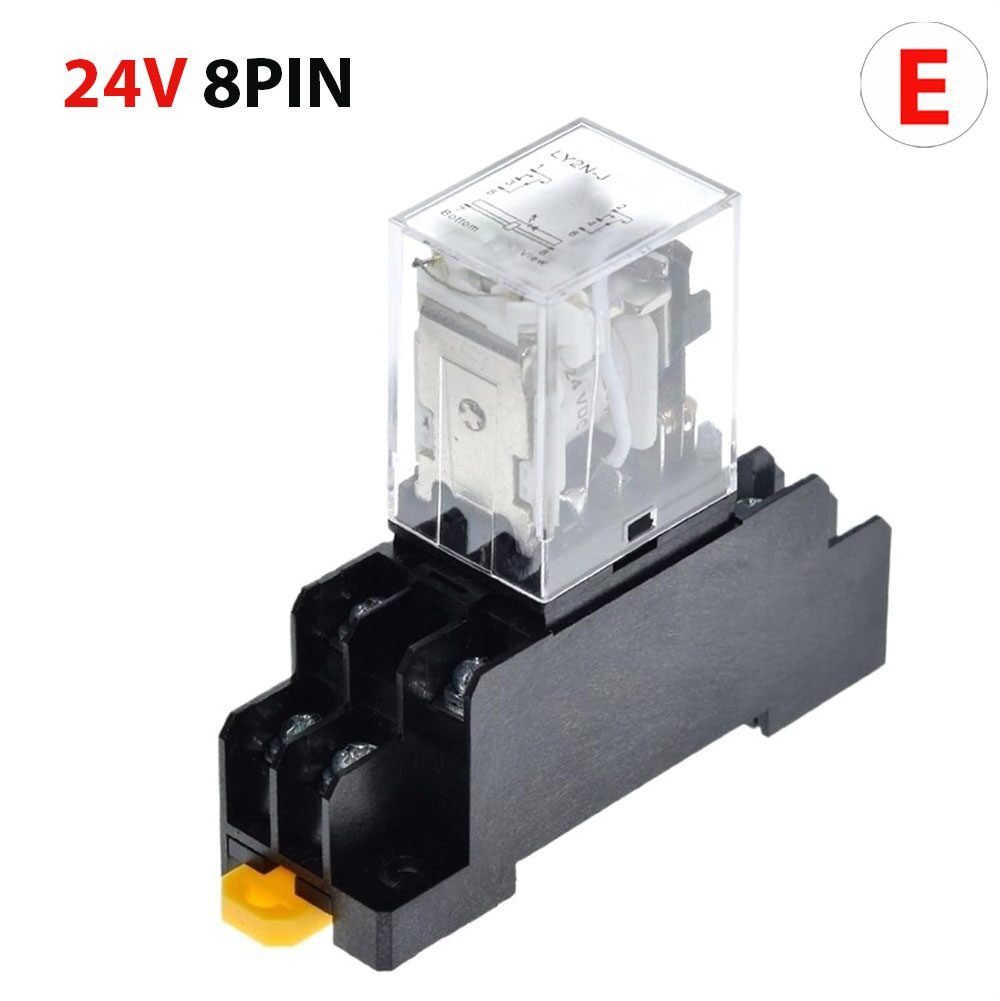

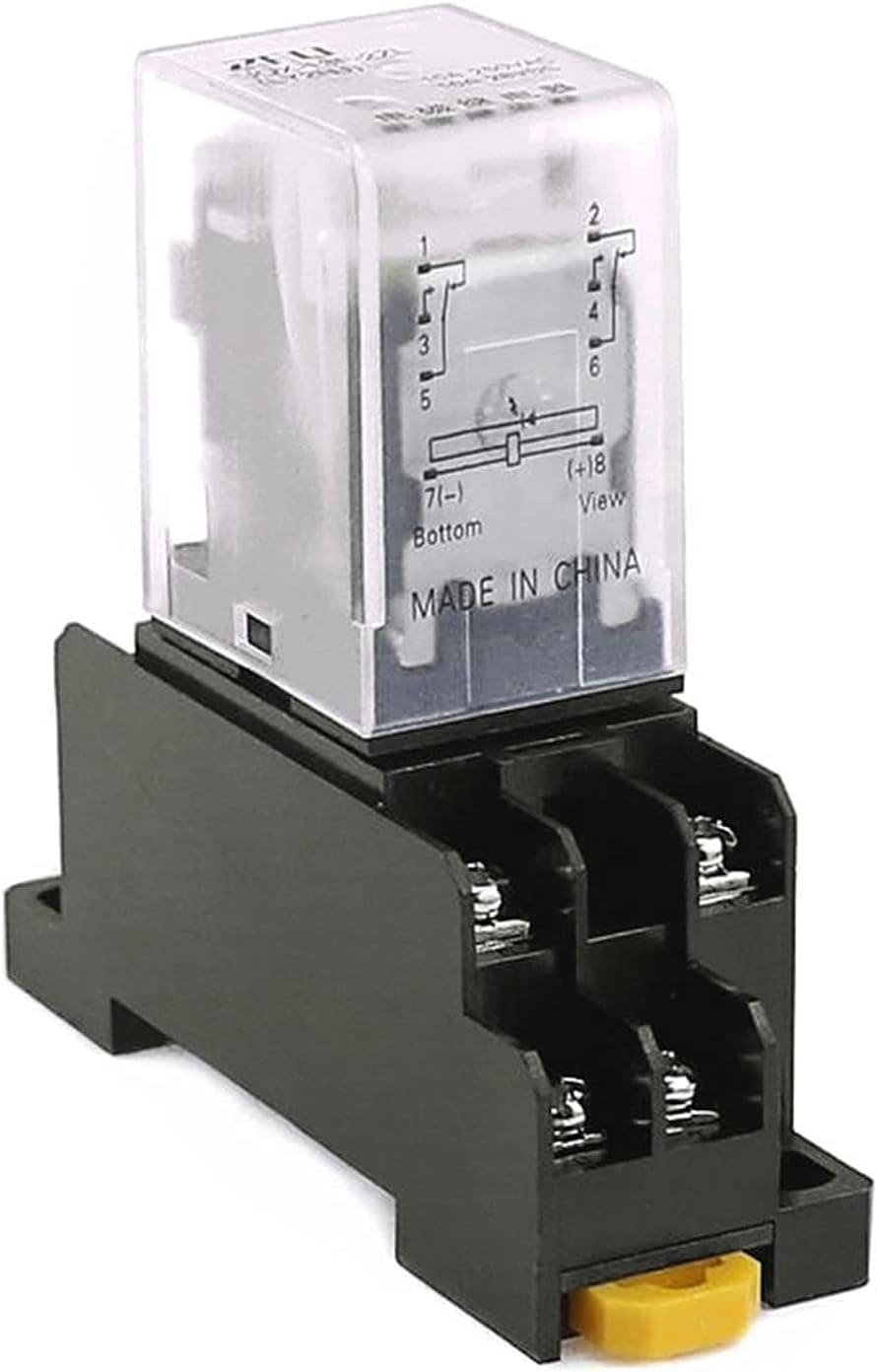

Relay de 24v LY2NJ JQX-13F DPDT 8 Pin
Relé de 24V LY2NJ JQX-13F DPDT de 8 pines: Un interruptor eléctrico versátil
¿Qué es un relé?
Un relé es un dispositivo electromecánico que permite controlar un circuito eléctrico de alta potencia utilizando una señal de control de baja potencia. En pocas palabras, actúa como un interruptor controlado.
Características del Relé LY2NJ JQX-13F DPDT:
- Voltaje de la bobina: 24V DC (esto significa que necesita una fuente de alimentación de 24 voltios de corriente continua para activarlo).
- Configuración de contactos: DPDT (Doble Polo Doble Tiro), lo que significa que tiene dos circuitos independientes que pueden abrir o cerrar simultáneamente.
- Número de pines: 8, cada uno con una función específica.
- Aplicaciones: Automatización industrial, control de motores, sistemas de alarma, proyectos electrónicos, etc.
¿Cómo funciona?
Cuando se aplica voltaje a la bobina del relé, crea un campo magnético que atrae un contacto móvil hacia un contacto fijo, cerrando así el circuito. Al retirar el voltaje, el contacto vuelve a su posición original, abriendo el circuito.
Ventajas:
- Aislamiento: Permite controlar circuitos de alto voltaje o corriente con una señal de bajo voltaje.
- Flexibilidad: Se puede utilizar para conmutar diferentes tipos de cargas, como lámparas, motores, solenoides, etc.
- Fiabilidad: Son dispositivos robustos y duraderos.
- Facilidad de uso: Se pueden controlar mediante circuitos electrónicos simples.
Aplicaciones típicas:
- Control de motores: Para encender y apagar motores de forma remota o en respuesta a señales específicas.
- Sistemas de alarma: Para activar sirenas, luces o otros dispositivos de alarma.
- Automatización industrial: Para controlar procesos industriales, como válvulas, cintas transportadoras, etc.
- Proyectos electrónicos: Para crear circuitos más complejos y versátiles.
Consideraciones importantes:
- Voltaje de la bobina: Asegúrate de que el voltaje de la bobina del relé coincida con la fuente de alimentación que tienes.
- Corriente de contacto: Verifica la corriente máxima que pueden soportar los contactos del relé para evitar sobrecargas.
- Tiempo de respuesta: El tiempo que tarda el relé en activarse y desactivarse puede variar según el modelo.
Especificaciones:
Modelo: LY2NJ (8 pines)
Voltaje de bobina: DC24V
Potencia de la bobina: CC (W): ≤0.9AC (VA): ≤1.2
Estructura de contacto: 8 pines 2 normalmente abiertos 2 normalmente cerrados
Capacidad de contacto: 10A 250VAC
Voltaje de entrada: ≤80% (V)
Voltaje de liberación: CC: ≥10 % (V), CA: ≥30 %
Resistencia de contacto: ≤50 (mΩ)
Resistencia de aislamiento: ≤100 (mΩ)
Dimensiones: 27,5 × 21 × 35,3 mm
Forma de terminales: Zócalo
Tiempo de acción: 20ms o menos
Tiempo de reinicio: 20ms o menos
Frecuencia de operación:
Mecánica 18.000 ciclos/hora
Eléctrico 18.000 veces/hora
El paquete incluye:

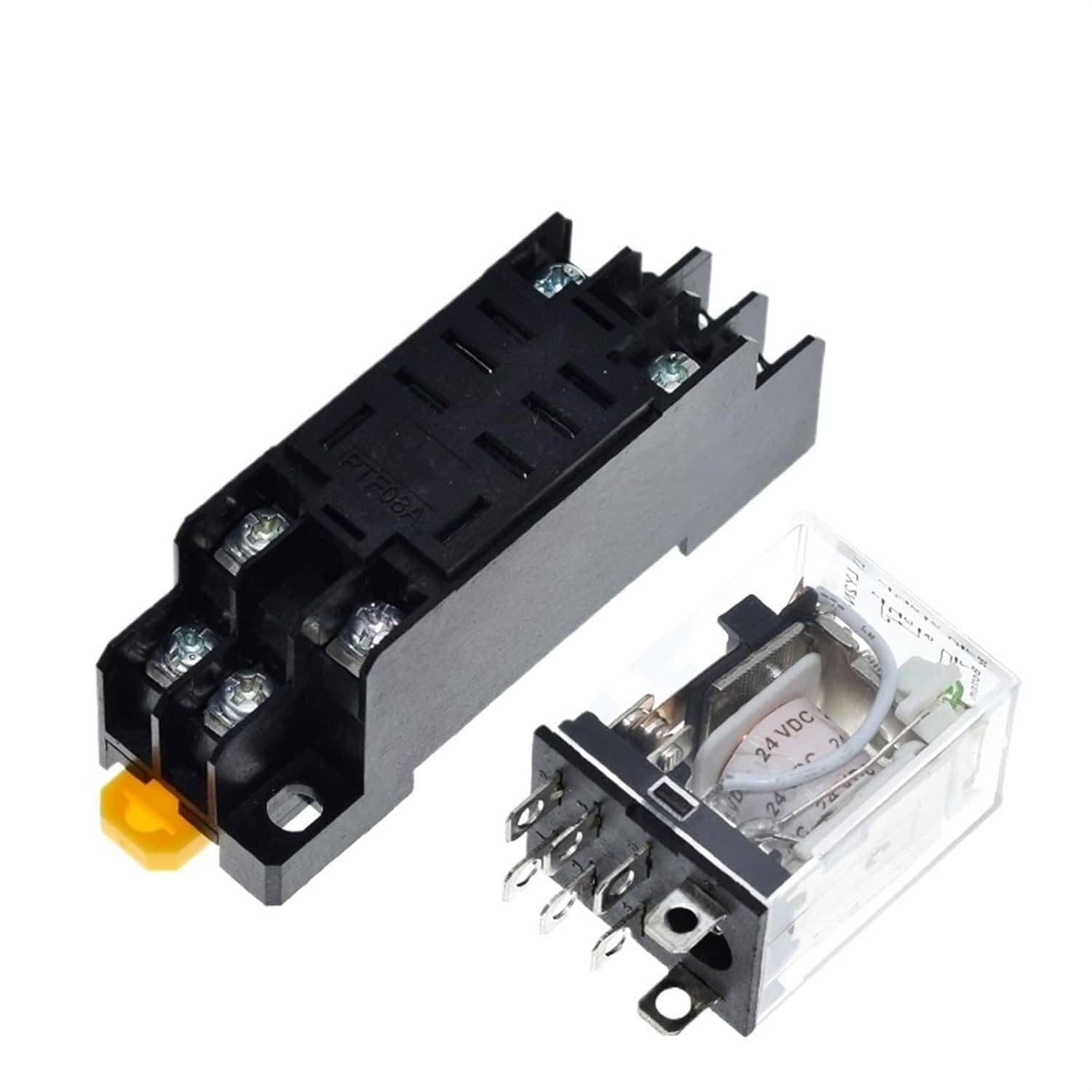

1 relé de potencia de bobina DC24V con base de enchufe
