El SSR 40DA es un relé de estado sólido para controlar cargas de corriente alterna como resistencias calefactoras, hornos, selladoras, extrusoras e incubadoras. Recibe la señal de control de un controlador de temperatura PID, un PLC o un microcontrolador y conmuta la carga de forma silenciosa, sin desgaste mecánico.
La designación DA indica entrada de corriente continua (D) y salida de corriente alterna (A).
Contenido
Especificaciones
- Modelo: SSR-40DA.
- Entrada de control: 3 a 32 V DC.
- Salida: 24 a 380 V AC.
- Corriente indicada: 40 A.
- LED indicador de entrada.
- Base metálica para disipador.
La descripción anterior indicaba una salida de 5 a 200 V DC, lo cual no corresponde a un SSR tipo DA: este modelo conmuta solo corriente alterna.
Disipador obligatorio
Todo SSR se calienta al conducir. Para trabajar con corrientes altas debe montarse sobre un disipador con pasta térmica y buena ventilación. Recomendamos elegir un SSR con al menos el doble de la corriente de tu carga.
Conexión típica con un PID
- Salida SSR del controlador al terminal 3 (+) y 4 (−) del relé.
- Fase de la red al terminal 1; terminal 2 a la resistencia; el otro extremo de la resistencia al neutro.
- Fusible o disyuntor en la línea de la carga.
Aplicaciones
- Hornos y resistencias calefactoras.
- Selladoras, planchas y extrusoras.
- Incubadoras y cámaras térmicas.
- Iluminación incandescente y automatización.
Precaución
Un SSR apagado puede dejar pasar una pequeña corriente de fuga; no lo uses como seccionador para trabajar en la instalación.
Para conocer más sobre este componente, consulta el artículo sobre el relé de estado sólido en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Relé de Estado Sólido SSR-40DA 40A (Control 3-32V DC, Carga AC), escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Relé de Estado Sólido SSR-40DA 40A (Control 3-32V DC, Carga AC), envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Ventajas del estado sólido
Al no tener contactos móviles, el SSR no produce chispas ni ruido y soporta millones de conmutaciones, ideal para controles PID que encienden y apagan la resistencia varias veces por minuto. Esto se traduce en temperaturas más estables y menos mantenimiento que con un contactor mecánico en esa función.
Complementos
En Electrónica Cyber encuentras disipadores para SSR, controladores de temperatura PID, termocuplas y resistencias para armar tu sistema de control térmico completo.

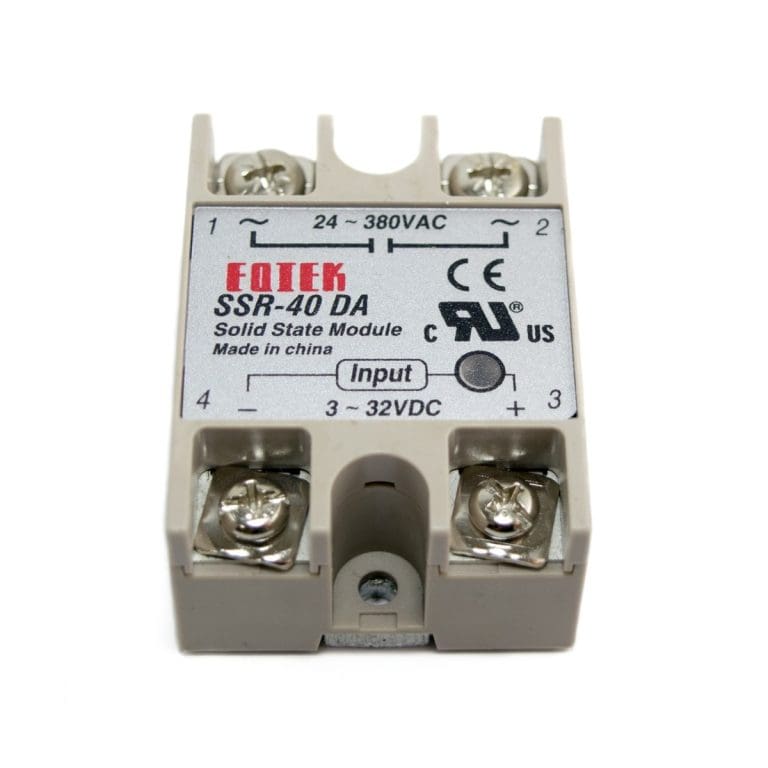

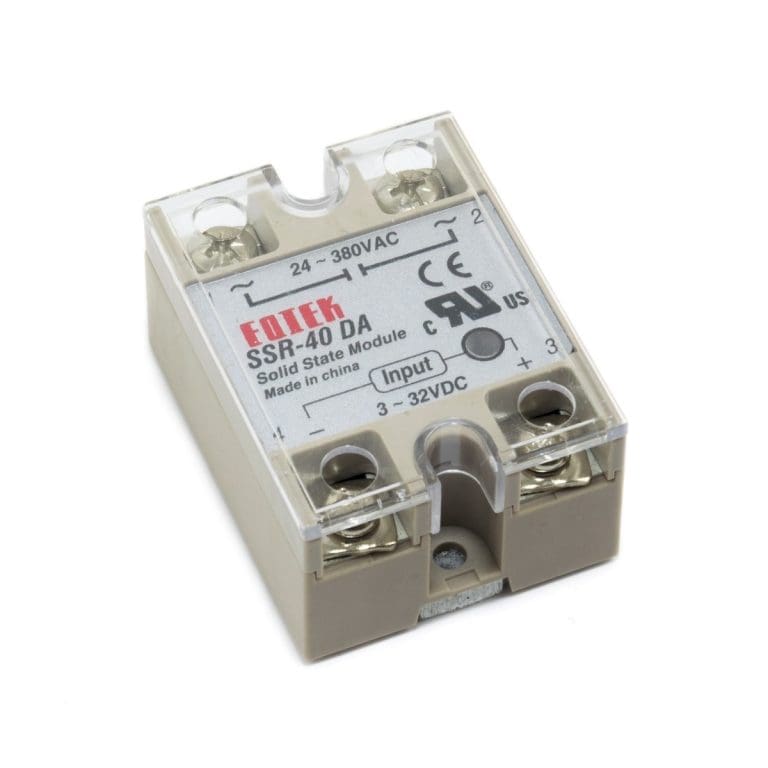

Galería de imágenes
Preguntas frecuentes sobre SSR 40DA
¿El SSR 40DA sirve para corriente continua?
No, la salida es para corriente alterna.
¿Necesita disipador?
Sí, para corrientes elevadas.
¿Funciona con un controlador PID?
Sí, con controladores de salida SSR como el REX-C100.
¿Qué significa DA?
Control en corriente continua y carga en corriente alterna.
