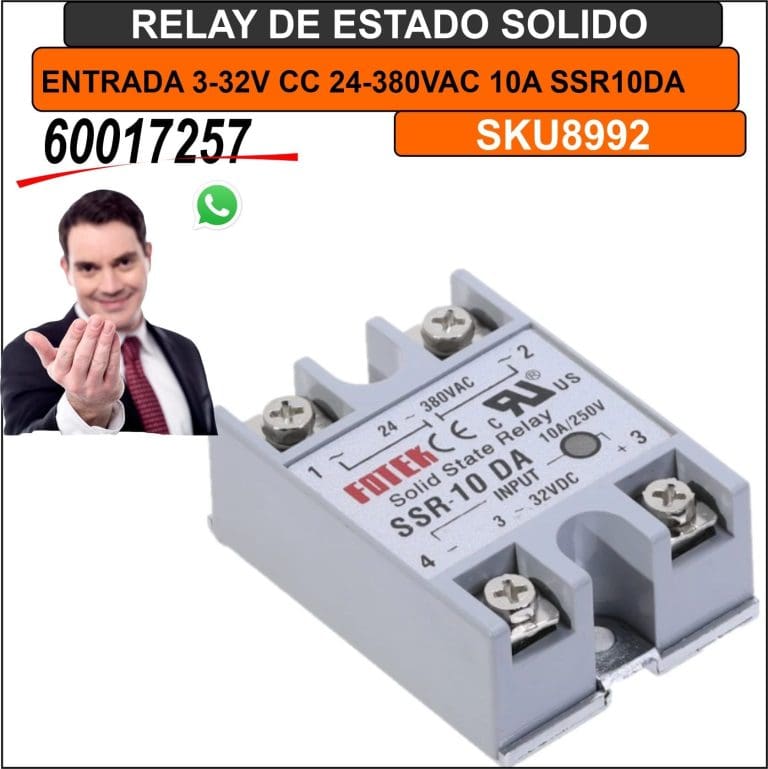

El relé de estado sólido SSR-10DA enciende y apaga cargas de corriente alterna mediante semiconductores, sin piezas móviles. Es silencioso, rápido y muy durable en aplicaciones que conmutan muchas veces por minuto, como el control de temperatura de hornos, resistencias, incubadoras, selladoras y extrusoras.
Se controla con 3 a 32 V DC, por lo que se maneja directamente desde un controlador de temperatura con salida SSR, un PLC, un Arduino o un ESP32.
Contenido
Especificaciones
- Modelo: SSR-10DA (DA: control DC, carga AC).
- Tensión de control: 3 a 32 V DC.
- Tensión de carga: 24 a 380 V AC.
- Corriente indicada: 10 A.
- LED indicador de entrada.
- Base metálica para montar sobre disipador.
Disipación y margen
Todo SSR genera calor al conducir. La corriente indicada solo se alcanza con un disipador adecuado, pasta térmica y buena ventilación. Como regla práctica, elige un SSR con al menos el doble de la corriente de tu carga y móntalo siempre sobre disipador. Para cargas grandes de uso continuo, un contactor puede ser más adecuado.
Conexión
- Terminales 3 (+) y 4 (−): señal de control DC.
- Terminales 1 y 2: en serie con la carga de corriente alterna.
- Protege el circuito de carga con fusible o disyuntor.
Este SSR no sirve para cargas de corriente continua; para ellas existe la versión DD. Un SSR apagado puede dejar pasar una pequeña corriente de fuga, por lo que no debe usarse como seccionador de seguridad.
Aplicaciones
- Resistencias calefactoras, hornos y estufas.
- Controladores PID como el REX-C100.
- Incubadoras, selladoras y extrusoras.
- Iluminación y automatización.
Para conocer más sobre este componente, consulta el artículo sobre el relé de estado sólido en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Relé de Estado Sólido SSR-10DA 10A Control 3-32V DC Carga 24-380V AC, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Relé de Estado Sólido SSR-10DA 10A Control 3-32V DC Carga 24-380V AC, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Ventajas frente a un relé mecánico
Un relé electromecánico tiene contactos que se desgastan con cada conmutación y generan chispas, ruido y rebotes. El relé de estado sólido no tiene partes móviles: es silencioso, no se desgasta mecánicamente y conmuta en milisegundos, lo que lo hace ideal para controles de temperatura que encienden y apagan la carga muchas veces por minuto. A cambio, necesita disipador y tiene una pequeña caída de tensión al conducir.
Galería de imágenes
Preguntas frecuentes sobre relé de estado sólido
¿El relé de estado sólido necesita disipador?
Sí, para corrientes elevadas debe montarse sobre un disipador.
¿Sirve para cargas DC?
No, el SSR-10DA es para corriente alterna; para DC existe la versión DD.
¿Puedo controlarlo con Arduino?
Sí, su entrada de 3 a 32 V DC acepta la señal de un pin digital.
¿Qué carga máxima recomiendan?
Trabajar con amplio margen respecto de los 10 A indicados y siempre con disipador.
