El relé de estado sólido SSR-40DA permite encender y apagar cargas de corriente alterna, como resistencias de hornos, calentadores, lámparas y algunos motores pequeños, usando una señal de control de corriente continua de 3 a 32V. Al no tener contactos mecánicos, conmuta sin ruido, sin chispas y sin desgaste, por lo que es ideal para aplicaciones que encienden y apagan con mucha frecuencia, como el control de temperatura con PID.
Contenido

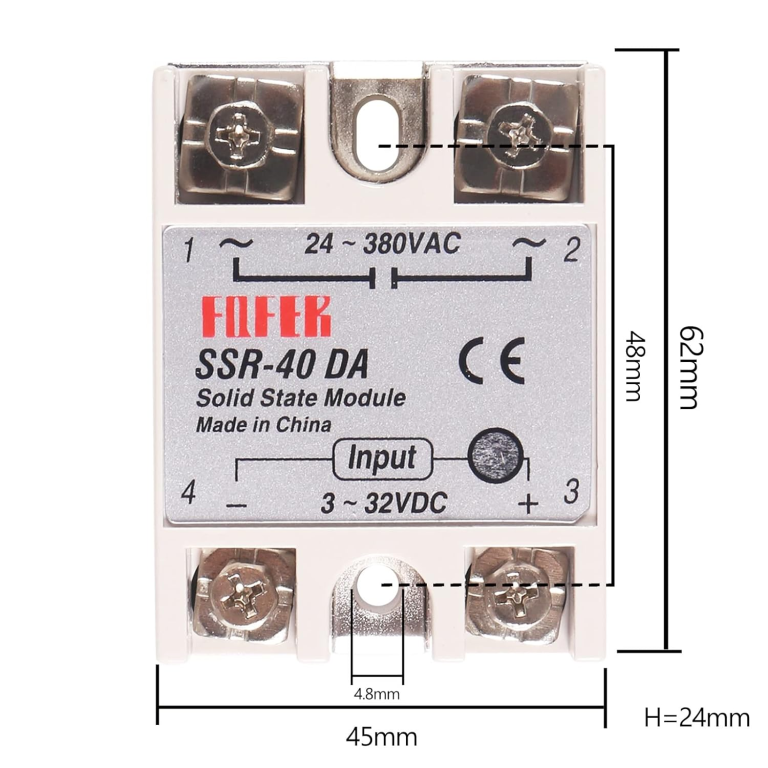

Características del SSR-40DA
- Tipo: relé de estado sólido DA (control DC, carga AC)
- Entrada de control: 3 a 32V DC
- Carga: 24 a 380V AC
- Corriente nominal: 40A (con disipador adecuado)
- Conmutación por cruce por cero (según modelo)
- LED indicador de activación
- Montaje con tornillos sobre disipador
Importante: disipación de calor
Un SSR genera calor al conducir, aproximadamente 1 a 1.5W por cada amperio de carga. Sin disipador, solo puede manejar unos pocos amperios. Para cargas de más de 5 a 10A, móntalo sobre un disipador de aluminio con pasta térmica. Para uso continuo, se recomienda no superar el 50 a 70% de la corriente nominal.
Conexión
- Conecta la señal de control (+ y −) a los terminales 3 y 4: puede ser un controlador de temperatura, un PLC o un Arduino.
- Conecta la fase de la carga a los terminales 1 y 2, en serie con la carga.
- Instala un fusible adecuado en el circuito de potencia.
- Verifica que el LED se encienda al activar la señal.
Este SSR es solo para corriente alterna en la salida: no sirve para cargas de corriente continua.
Uso con Arduino
La entrada del SSR-40DA se activa con 5V, por lo que puedes conectarla directamente a un pin digital del Arduino (positivo al pin, negativo a GND). Para ESP32 con 3.3V, la mayoría de modelos también funcionan dentro del rango de 3 a 32V.
Aplicaciones del relé de estado sólido
- Control de temperatura con PID en hornos, incubadoras y extrusoras
- Calentadores y resistencias de impresoras 3D (camas de 220V)
- Iluminación y señalización
- Automatización industrial
Seguridad
Un SSR puede fallar en cortocircuito, dejando la carga siempre encendida. En aplicaciones críticas, agrega un termostato de seguridad o un contactor de corte. Trabaja sin tensión al conectar y aísla bien los terminales.
Para conocer más sobre este componente, revisa el artículo sobre el relé de estado sólido en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Relé de Estado Sólido SSR-40DA 40A, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Relé de Estado Sólido SSR-40DA 40A, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Galería de imágenes
Preguntas frecuentes sobre relé de estado sólido
¿Necesita disipador?
Sí, para cargas de varios amperios.
¿Sirve para corriente continua?
No, el SSR-40DA es para cargas AC.
¿Puedo controlarlo con Arduino?
Sí, su entrada se activa con 3 a 32V DC.
¿Hace ruido?
No, conmuta en silencio.
