Vigilancia y Control exacto con el Relé SRD-9VDC-SL-C relay 9v
El Relé SRD-9VDC-SL-C 5P es una opción segura y asequible para manejar aparatos eléctricos con una señal de 9V, perfecto para proyectos de electrónica, domótica, automatización industrial y sistemas que utilizan Arduino o Raspberry Pi. Elaborado con materiales seguros, proporciona una conmutación eficaz y segura sin poner en riesgo la integridad de los circuitos de control.
⚡ Potencia de conmutación de hasta 10A: Ideal para poner en marcha y apagar luces, motores, ventiladores y aparatos electrónicos.
🔗 Apto para microcontroladores de 9V: Opera con Arduino, ESP8266, ESP32, Raspberry Pi y dispositivos de automatización.
🛡 Aislamiento de alta seguridad galvánico: Evita interrupciones entre el circuito de control y la fuente de energía.
🔧 Diseño de 5 pines compacto: Promueve su implementación en módulos de relés o placas PCB a medida.
Desarrollado con los materiales más avanzados y certificado para una durabilidad superior.
🔹 Si requieres un relé seguro y eficaz para proyectos de automatización con microcontroladores de 9V, esta es la elección más adecuada.
1️⃣ Domótica con Arduino: Se implementó en sistemas de automatización para luces y ventiladores, controlados por un microcontrolador de 9V sin necesidad de adaptadores adicionales.
2️⃣ Electrónica de Bajo Consumo: Se usó en un proyecto de sensores inteligentes, permitiendo la activación de dispositivos sin sobrecargar la fuente de alimentación.
3️⃣ Robótica con Microcontroladores de 9V: Un equipo de estudiantes de ingeniería lo utilizó para controlar motores pequeños en un robot autónomo, asegurando un consumo eficiente.
4️⃣ Sistemas de Seguridad con ESP8266 y ESP32: Se integró en alarmas inteligentes, activando sirenas y luces al detectar movimiento con sensores PIR.
5️⃣ Automatización en Agricultura Inteligente: Se utilizó en un sistema de riego automatizado, activando bombas de agua con señales de 9V desde un módulo IoT.
Ficha Técnica

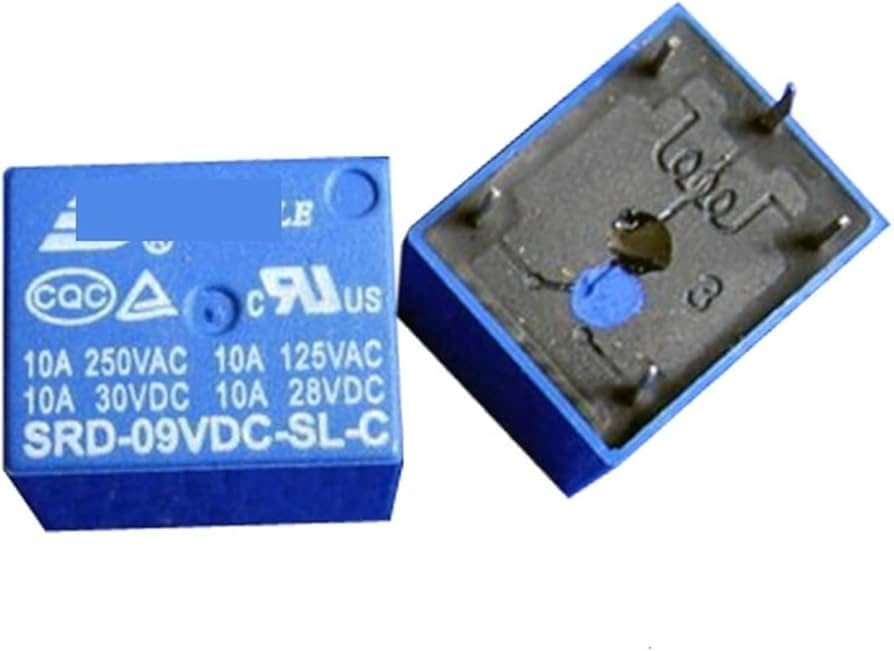

🔹 Modelo: SRD-9VDC-SL-C
🔹 Voltaje de operación: 9V DC
🔹 Corriente de conmutación: 10A
🔹 Voltaje máximo de conmutación: 250V AC / 30V DC
🔹 Configuración de pines: 5 pines (NO, NC, COM, VCC, GND)
🔹 Aislación eléctrica: Galvánica para evitar interferencias
🔹 Compatibilidad: Microcontroladores, domótica, PLCs, automatización industrial
🔹 Material: Fabricado con componentes de alta calidad y certificación internacional
🔹 Aplicaciones: Control de luces, motores, cerraduras electrónicas, ventiladores y automatización de procesos
Instalación Paso a Paso
1️⃣ Identifica los pines del relé:
- COM: Pin común.
- NO (Normally Open): El dispositivo se enciende cuando el relé se activa.
- NC (Normally Closed): El dispositivo se enciende cuando el relé está apagado.
- VCC y GND: Alimentación de 9V DC.
2️⃣ Conecta la alimentación de 9V al relé.
3️⃣ Conecta la señal de control desde el microcontrolador o interruptor al pin de activación.
4️⃣ Conecta el dispositivo que deseas controlar a los pines COM y NO/NC, según la configuración deseada.
5️⃣ Prueba el sistema activando la señal de control y verifica que el relé responde correctamente.
