El sensor de lluvia para Arduino detecta gotas de agua sobre su placa sensora y envía una señal a tu microcontrolador. Está formado por una placa con pistas entrelazadas, que se coloca a la intemperie, y un pequeño módulo con comparador LM393 que entrega una salida digital (hay o no hay lluvia) y una analógica (cantidad aproximada de agua). Es ideal para proyectos de domótica, riego inteligente, estaciones meteorológicas y cierre automático de ventanas o toldos.
Contenido
¿Cómo funciona el sensor de lluvia?
Las pistas de la placa sensora están separadas y no se tocan. Cuando caen gotas de agua, el agua conecta las pistas y disminuye la resistencia entre ellas. El módulo mide esa variación: la salida analógica muestra un valor que baja a medida que hay más agua, y el comparador LM393 activa la salida digital cuando se supera el umbral ajustado con el potenciómetro.
Características
- Alimentación: 3.3V a 5V
- Salidas: analógica (A0) y digital (D0)
- Comparador LM393
- Potenciómetro para ajustar la sensibilidad
- LEDs de alimentación y detección
- Placa sensora de aproximadamente 5 x 4 cm con recubrimiento anticorrosión
Conexión con Arduino

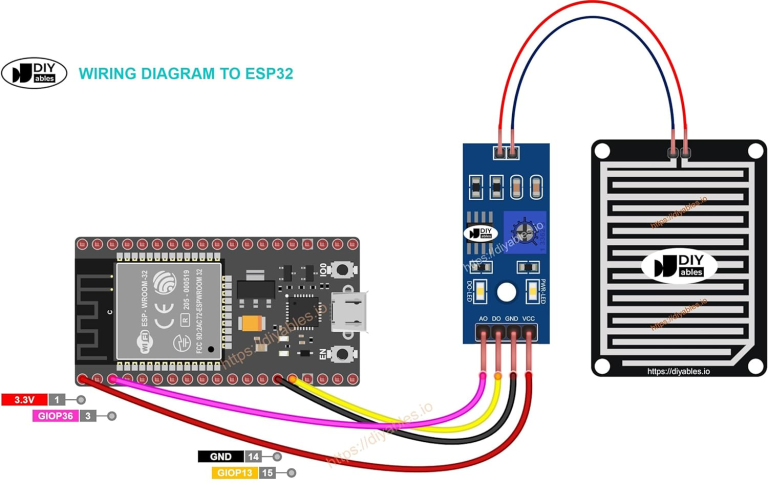

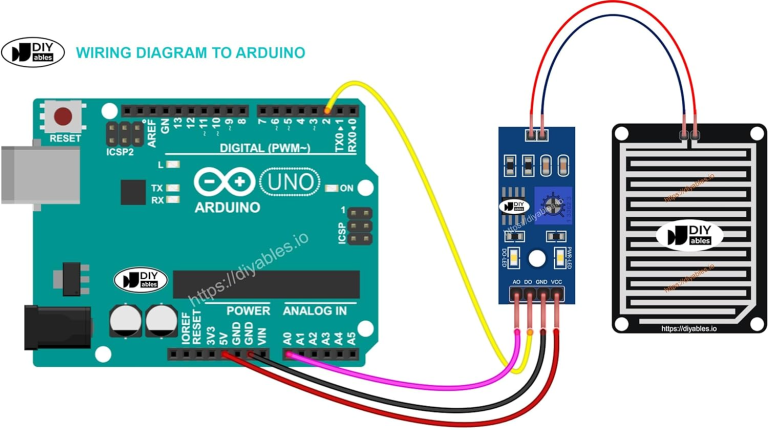

Conecta la placa sensora al módulo con los cables incluidos. En el módulo, conecta VCC a 5V, GND a GND, D0 a un pin digital y A0 a una entrada analógica. Con digitalRead() sabrás si hay lluvia y con analogRead() podrás estimar su intensidad. Con ESP32, aliméntalo con 3.3V.
Prolongar la vida de la placa
Si la placa sensora está alimentada todo el tiempo, la corriente y el agua aceleran la corrosión de las pistas. Para que dure más, alimenta el módulo desde un pin digital o un transistor y enciéndelo solo durante la lectura, por ejemplo cada minuto. Instala la placa con una ligera inclinación para que el agua escurra y se seque rápido después de la lluvia.
Proyectos con sensor de lluvia
- Cierre automático de ventanas, claraboyas o toldos
- Suspender el riego cuando llueve
- Estaciones meteorológicas caseras
- Alertas en el celular con ESP32
- Detección de fugas o goteos en el hogar
Limitaciones
Es un sensor didáctico y económico: detecta presencia de agua, pero no mide milímetros de lluvia como un pluviómetro. Para mediciones meteorológicas precisas se usan pluviómetros de cubeta basculante.
Para conocer más sobre la medición de lluvia, revisa el artículo sobre el pluviómetro en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Sensor de Lluvia para Arduino con Módulo LM393, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Combinado con un módulo relé o un servo, el sensor de lluvia permite automatizar respuestas simples, como plegar un toldo o cerrar una ventana motorizada, y con un ESP32 puedes recibir una notificación en el celular cuando empieza a llover.
Galería de imágenes
Preguntas frecuentes sobre sensor de lluvia
¿Funciona con ESP32?
Sí, alimentado con 3.3V.
¿Mide milímetros de lluvia?
No, detecta presencia e intensidad aproximada de agua.
¿Por qué se corroe la placa?
Por la corriente constante con agua; enciende el sensor solo al leer.
¿Cómo ajusto la sensibilidad?
Con el potenciómetro del módulo.
