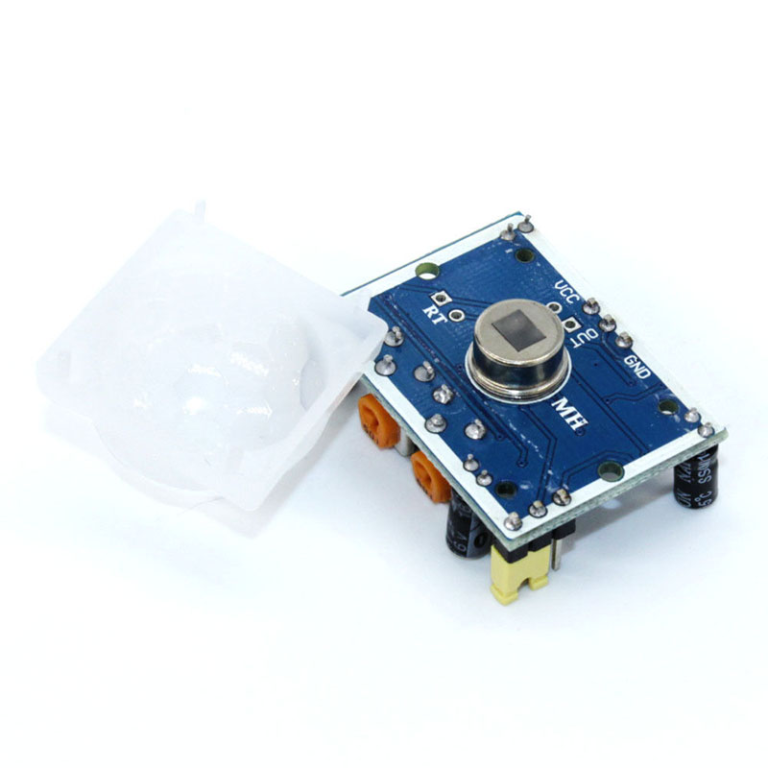

Sensor de movimiento PIR HC-SR501: El sensor PIR HC SR501 es el detector de movimiento más popular en proyectos con Arduino, ESP32 y Raspberry Pi. Detecta la radiación infrarroja que emite el cuerpo humano y, cuando alguien se mueve dentro de su campo, pone su salida en nivel alto durante el tiempo que configures. No necesita librerías: basta con leer un pin digital.
Se usa en alarmas, luces que se encienden solas, contadores de paso, cámaras que graban al detectar movimiento, dispensadores y proyectos de domótica.
Contenido
Especificaciones
- Modelo: HC-SR501.
- Tensión de alimentación: 4,5 a 20 V DC.
- Consumo en reposo: muy bajo, del orden de decenas de microamperios.
- Salida: digital, 3,3 V en alto al detectar y 0 V en reposo.
- Alcance: ajustable de unos 3 a 7 m.
- Ángulo de detección: aproximadamente 110° a 120°.
- Tiempo de retardo: ajustable, desde algunos segundos hasta unos 5 minutos.
- Puente de modo: disparo único (L) o repetitivo (H).

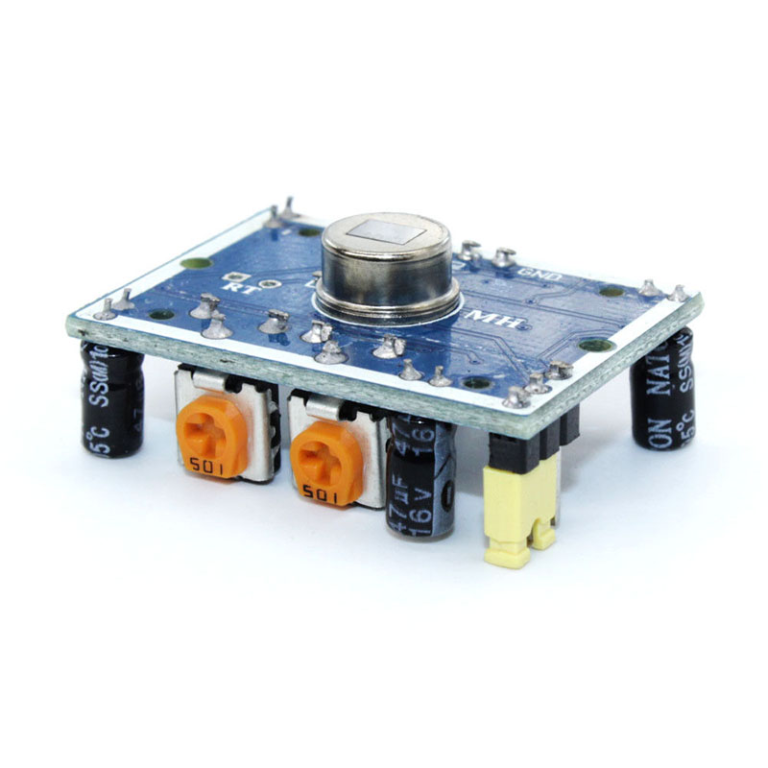

Ajustes
- Potenciómetro Sx: sensibilidad o alcance.
- Potenciómetro Tx: tiempo que la salida permanece activa.
- Puente H/L: en H, el tiempo se reinicia mientras haya movimiento; en L, se activa una vez y espera.
Al encender, el sensor necesita alrededor de un minuto para estabilizarse; durante ese tiempo puede dar activaciones falsas.
Conexión con Arduino
- VCC a 5 V, GND a GND.
- OUT a un pin digital.
- Lee el pin: HIGH significa movimiento detectado.
Para controlar una lámpara de 220 V, usa la salida del sensor para activar un módulo relé, nunca conectes la carga directamente al sensor.
Consejos de instalación
- No lo apuntes hacia ventanas, calefactores ni salidas de aire.
- Ubícalo de modo que las personas crucen su campo de visión.
- Evita vibraciones en el soporte, que pueden generar falsas detecciones.
Para conocer el principio de funcionamiento, consulta el artículo sobre el sensor infrarrojo pasivo en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Sensor de Movimiento PIR HC-SR501 para Arduino, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Sensor de Movimiento PIR HC-SR501 para Arduino, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Galería de imágenes
Preguntas frecuentes sobre sensor PIR HC SR501
¿El sensor PIR HC SR501 funciona con 3,3 V?
Se alimenta con 4,5 a 20 V, pero su salida es de 3,3 V, compatible con ESP32 y Raspberry Pi.
¿Detecta a través de un vidrio?
No, el vidrio bloquea el infrarrojo que detecta.
¿Por qué se activa solo al encenderlo?
Necesita alrededor de un minuto para estabilizarse.
¿Puede encender una lámpara directamente?
No, usa un módulo relé entre el sensor y la lámpara.
