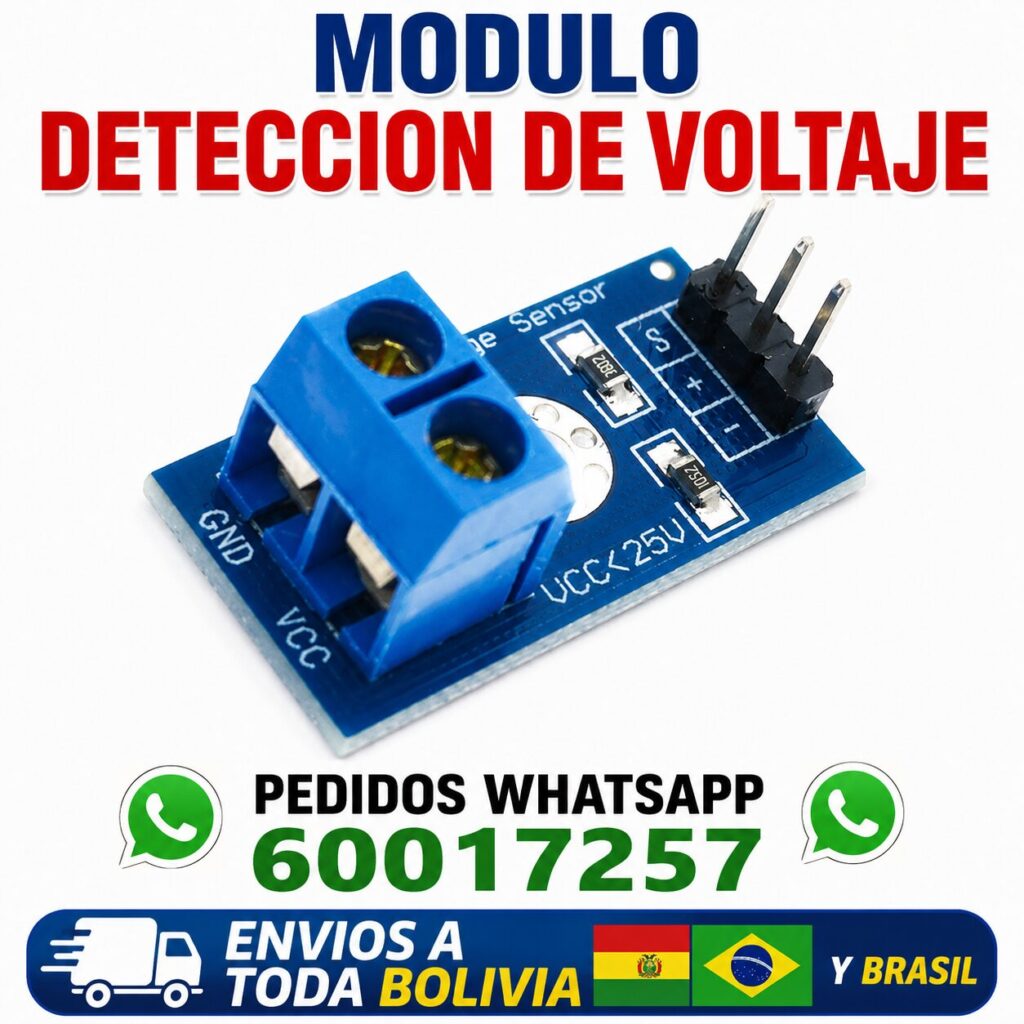

El módulo sensor de voltaje DC de 0 a 25V es una forma sencilla de medir tensiones mayores a 5V con un Arduino u otro microcontrolador. Internamente es un divisor resistivo que reduce el voltaje de entrada en una proporción de 5 a 1, de modo que 25V en la entrada se convierten en 5V en la salida, un valor que la entrada analógica del Arduino puede leer sin dañarse.
Contenido
¿Cómo funciona el sensor de voltaje?
El módulo tiene dos resistencias en serie, normalmente de 30 kΩ y 7.5 kΩ. El voltaje que quieres medir se aplica a la bornera de entrada, y en el punto medio del divisor se obtiene una fracción proporcional: aproximadamente una quinta parte. Esa señal se conecta al pin analógico del Arduino. En el programa, solo multiplicas la lectura por el factor correspondiente para obtener el voltaje real.
Características
- Rango de medición: 0 a 25V DC con un ADC de 5V
- Con microcontroladores de 3.3V (ESP32, ESP8266): rango aproximado de 0 a 16.5V
- Relación de división: 5:1
- Entrada: bornera de tornillo (+ y −)
- Salida: pines S, + y −
- Solo para corriente continua
Conexión con Arduino
Conecta el voltaje a medir en la bornera respetando la polaridad. Une el pin − del módulo con GND del Arduino y el pin S con una entrada analógica, por ejemplo A0. El pin + del lado de salida no suele ser necesario. Recuerda que la tierra del circuito medido y la del Arduino deben ser comunes.
Ejemplo de cálculo
El Arduino UNO tiene un conversor de 10 bits (0 a 1023) con referencia de 5V. Si lees un valor de 512, el voltaje en el pin es de unos 2.5V, y el voltaje real en la entrada será 2.5 x 5 = 12.5V. En código: float v = analogRead(A0) * (5.0 / 1023.0) * 5.0;. Para mayor precisión, mide el voltaje real de 5V de tu placa y ajusta la constante, o calibra comparando con un multímetro.
Aplicaciones del sensor de voltaje
- Monitoreo de baterías de 12V en autos, motos y sistemas solares
- Alarma por batería baja en robots y drones
- Medición de paneles solares pequeños
- Registro de voltaje de fuentes en el laboratorio
- Corte automático de carga para proteger baterías
Precauciones
No superes los 25V en la entrada si usas un Arduino de 5V, ni unos 16.5V con placas de 3.3V, porque el voltaje en el pin superaría el máximo permitido. No es apto para corriente alterna ni para la red de 220V. Como el divisor consume una pequeña corriente, puede descargar lentamente una batería si queda conectado por mucho tiempo.
Mejorar la estabilidad de la lectura
Si la lectura varía mucho, toma varias muestras y calcula el promedio en el programa. Mantén cortos los cables entre el módulo y el Arduino, y aléjalos de motores o relés que generan ruido eléctrico. Un capacitor pequeño entre la salida S y GND también ayuda a filtrar variaciones rápidas.
Para conocer el principio de funcionamiento, revisa el artículo sobre el divisor de tensión en Wikipedia.
Galería de imágenes
Cómo comprar en Electrónica Cyber
- Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
- Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
- Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
- Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.
Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.
Preguntas frecuentes sobre sensor de voltaje
¿Mide voltaje alterno?
No, solo corriente continua.
¿Funciona con ESP32?
Sí, pero el rango máximo baja a unos 16.5V por la referencia de 3.3V.
¿Puede medir 48V?
No, el máximo es 25V con un Arduino de 5V.
¿Necesita alimentación?
No, es un divisor resistivo pasivo.
