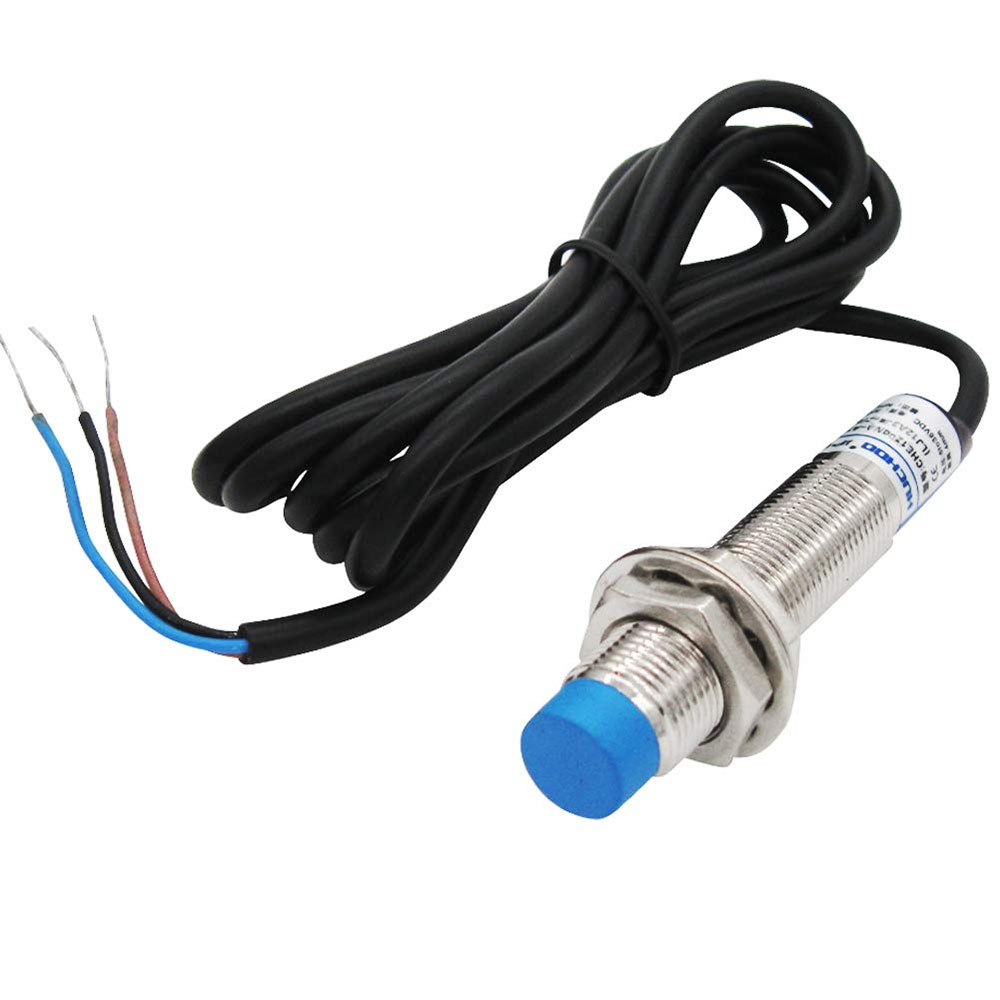

Sensor Inductivo M12 LJ12A3-4-Z/BX NPN NA 6–36V Detección 4 mm

El LJ12A3-4-Z/BX es un sensor inductivo de proximidad con cuerpo roscado M12 que detecta objetos metálicos sin contacto a una distancia de hasta 4 mm. Su salida es de tipo NPN normalmente abierta (código BX), y funciona con alimentación de 6 a 36V DC. Es muy popular como sensor de nivelación automática en impresoras 3D, como final de carrera en máquinas CNC y para conteo de piezas en automatización industrial.

¿Cómo funciona el sensor inductivo LJ12A3?

Dentro del cabezal hay una bobina que genera un campo electromagnético. Cuando una pieza metálica se acerca a la cara del sensor, ese campo se altera y el circuito interno activa la salida. Como no hay contacto físico, no se desgasta y responde muy rápido, por eso se usa en aplicaciones donde un interruptor mecánico fallaría por vibración o suciedad.

La distancia de 4 mm corresponde a hierro o acero. Con aluminio, cobre o latón la distancia de detección es menor, y no detecta plástico, vidrio ni madera.

Salida NPN normalmente abierta (BX)

En un sensor NPN, la salida conecta la señal a negativo (GND) cuando detecta. Al ser normalmente abierto, en reposo la salida está desconectada y se activa al acercar el metal. El código BX identifica esta configuración; el código AX corresponde normalmente a NPN normalmente cerrado. Si reemplazas un sensor existente, revisa que el código coincida.

Especificaciones del sensor NPN

• Modelo: LJ12A3-4-Z/BX

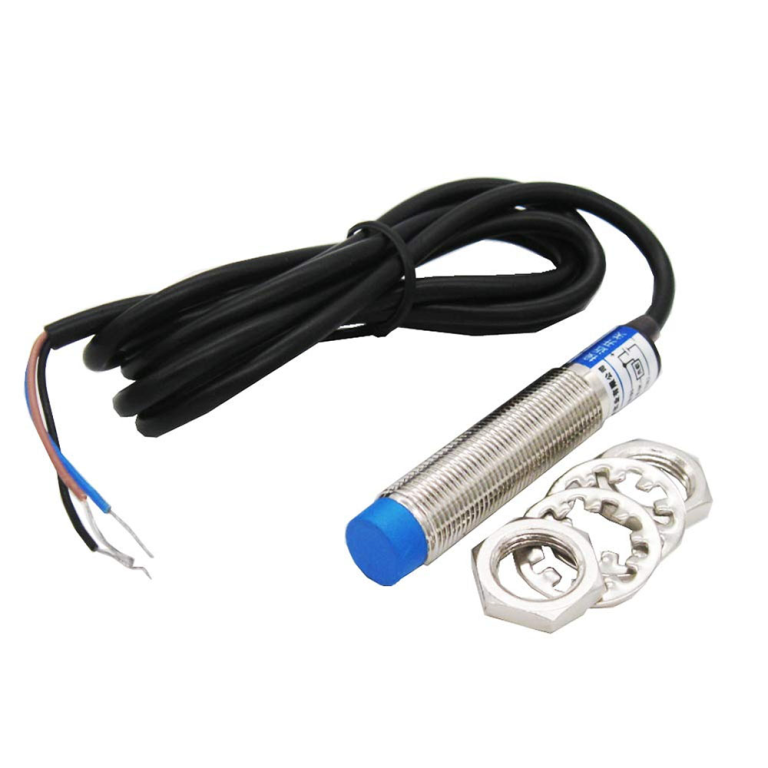

• Cuerpo: rosca M12, con dos tuercas
• Distancia de detección: 4 mm (metal ferroso)
• Salida: NPN, normalmente abierta
• Alimentación: 6–36V DC
• Cables: marrón (+V), azul (GND), negro (señal)
• Indicador LED de detección

Conexión con Arduino o impresora 3D

Conecta el cable marrón a la alimentación (por ejemplo 12V o 24V), el azul a GND y el negro a la entrada digital. Como la salida es NPN, usa una resistencia pull-up a 5V o activa el pull-up interno del microcontrolador. Si alimentas el sensor con 12V o 24V, en algunos modelos la salida en reposo puede presentar tensión alta; para proteger un Arduino o una placa de 3.3V, usa un divisor resistivo, un diodo o un optoacoplador. Las GND del sensor y de la placa deben estar unidas.

En impresoras 3D se instala junto al hotend como sensor de autolevel (Z-probe) para camas metálicas. Ajusta la altura con las tuercas para que la punta quede unos milímetros por encima de la boquilla.

Aplicaciones comunes

Además del autolevel, este sensor se usa como final de carrera en CNC y routers, para detectar posición en cintas transportadoras, contar dientes de engranajes, medir RPM detectando tornillos en un eje y en sistemas de seguridad de máquinas. Es una opción económica y robusta para proyectos de automatización.

Si quieres profundizar en el principio de funcionamiento, consulta este artículo sobre el sensor inductivo en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Sensor Inductivo M12 LJ12A3-4-Z/BX NPN NA 6–36V Detección 4 mm, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Galería de imágenes

Preguntas frecuentes sobre LJ12A3

¿Detecta aluminio?

Sí, pero a menor distancia que el acero. La distancia de 4 mm es para metales ferrosos.

¿Puedo conectarlo directo a Arduino?

Con alimentación de 12V o 24V es mejor proteger la entrada con un divisor, diodo u optoacoplador y usar pull-up a 5V.

¿Qué diferencia hay entre BX y AX?

BX es NPN normalmente abierto y AX es NPN normalmente cerrado. Verifica cuál necesita tu equipo.

¿Sirve para camas de vidrio?

No, solo detecta metal. Para vidrio se usa un sensor capacitivo o un BLTouch.
