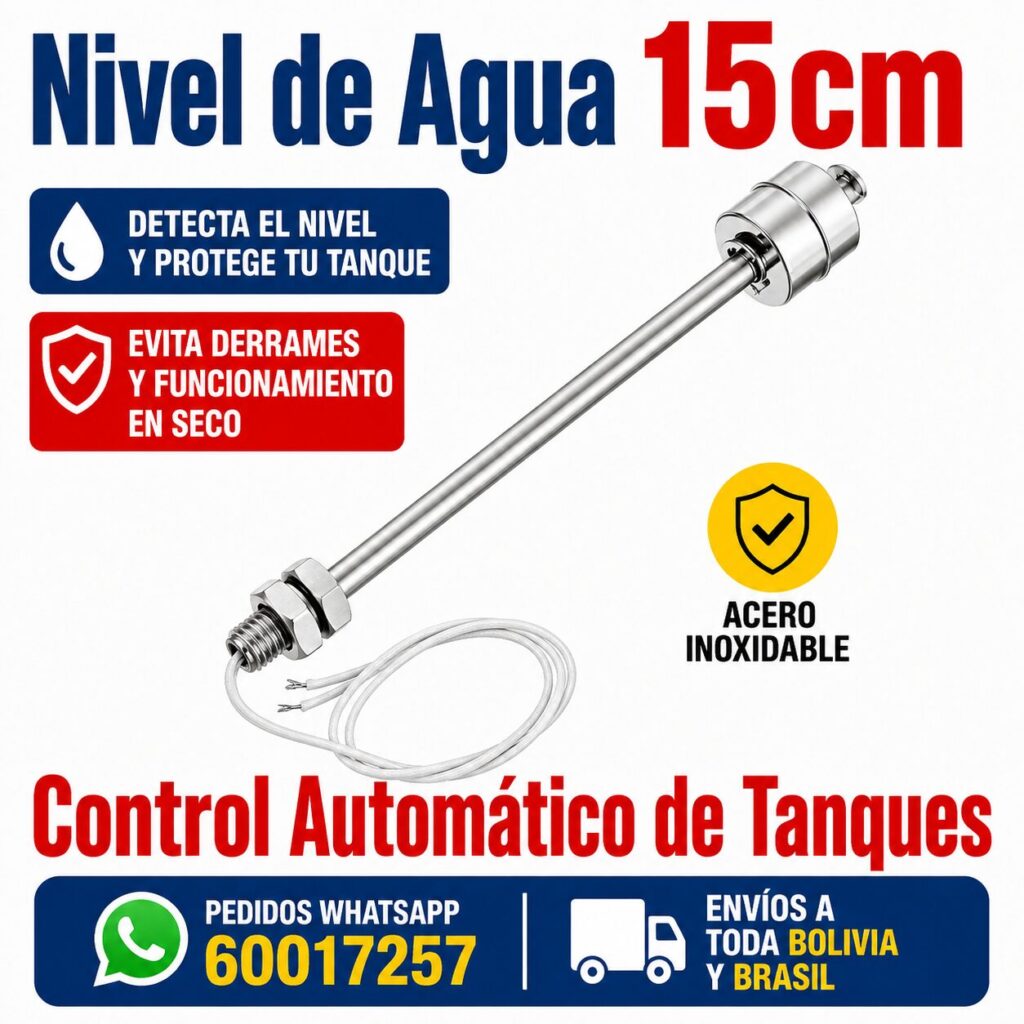

Este sensor de nivel con flotador vertical detecta si el agua de un tanque está por encima o por debajo de un punto determinado. Dentro del vástago hay un interruptor magnético, y el flotador lleva un imán: cuando el agua lo levanta o lo deja caer, el interruptor cambia de estado. Con esa señal puedes encender una bomba, cerrar una electroválvula, activar una alarma o enviar un aviso desde un Arduino o un PLC. Su construcción en acero inoxidable lo hace durable y resistente a la corrosión.
Aplicaciones del sensor de nivel
- Tanques de agua domiciliarios y elevados.
- Llenado automático con electroválvula o bomba.
- Protección de bombas contra funcionamiento en seco.
- Alarmas de nivel alto o bajo.
- Bebederos, cisternas e invernaderos.
- Proyectos con Arduino, ESP32 y PLC.
Características
- Tipo: flotador vertical con interruptor magnético (reed).
- Largo: 150 mm.
- Material: acero inoxidable.
- Montaje: vertical, en la tapa o en la pared superior del tanque.
- Contacto: normalmente abierto o cerrado según la posición del flotador; algunos modelos permiten invertirlo dando vuelta el flotador.
- Cables: dos hilos.
Importante: es un contacto de baja potencia
El interruptor interno del flotador está pensado para señales de baja corriente. No conectes una bomba o una electroválvula de 220V directamente a sus cables: úsalo para activar un relé, un contactor o la entrada de un controlador, que son los que manejan la carga. Así el sensor durará mucho más y la instalación será segura.
Conexión con Arduino
- Conecta un cable del sensor a GND.
- Conecta el otro cable a un pin digital configurado con INPUT_PULLUP.
- Lee el pin: el valor cambia cuando el flotador sube o baja.
- Usa esa lectura para activar un módulo relé que maneje la bomba o la electroválvula.
- Agrega un pequeño retardo en el programa para evitar encendidos y apagados repetidos por oleaje.
Instalación en el tanque
Haz un orificio en la tapa o en la parte superior del tanque, pasa el vástago y ajústalo con su tuerca y junta. El punto de detección queda definido por la altura de montaje y el recorrido del flotador. Ubícalo lejos de la entrada de agua para que la turbulencia no lo active por error. Revisa que el flotador se deslice libremente.
Control con dos sensores
Para un llenado automático más eficiente se usan dos sensores: uno en el nivel bajo, que enciende la bomba, y otro en el nivel alto, que la apaga. Con un controlador o un relé con enclavamiento, la bomba trabaja en ciclos largos y no se enciende y apaga a cada rato, lo que alarga su vida útil.
Mantenimiento
Limpia periódicamente el vástago y el flotador para que el sarro o las algas no lo traben. En agua con mucho sedimento, revisa con más frecuencia. Verifica también que las conexiones eléctricas queden fuera del agua y protegidas de la humedad.
Si quieres aprender más sobre los fundamentos de estos componentes, consulta el artículo sobre electrónica en Wikipedia.
¿Por qué elegir este modelo?
Comparado con los interruptores de pera colgantes, el formato vertical ocupa poco espacio, se instala en tanques pequeños y su punto de activación es más preciso. Es silencioso, no consume energía por sí mismo y funciona incluso sin alimentación del circuito de control, lo que lo hace muy confiable para tareas simples de automatización del agua.
Preguntas frecuentes sobre el sensor de nivel con flotador
¿Puedo conectar una bomba directamente?
No, usa el sensor para activar un relé o contactor que maneje la bomba.
¿Sirve con Arduino?
Sí, conectado a un pin digital con INPUT_PULLUP.
¿De qué material es?
De acero inoxidable.
¿Se puede invertir el contacto?
En muchos modelos sí, dando vuelta el flotador.
