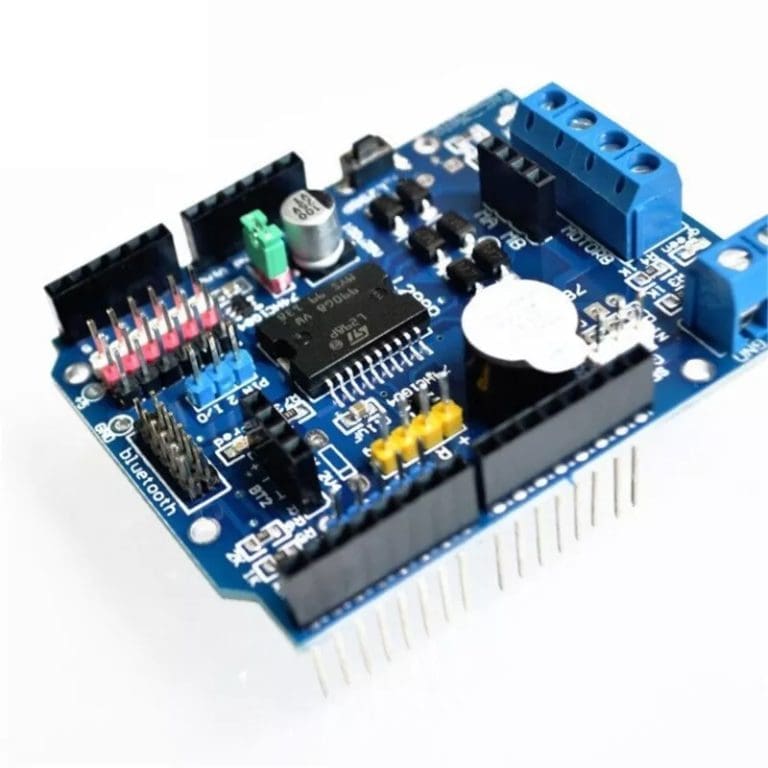

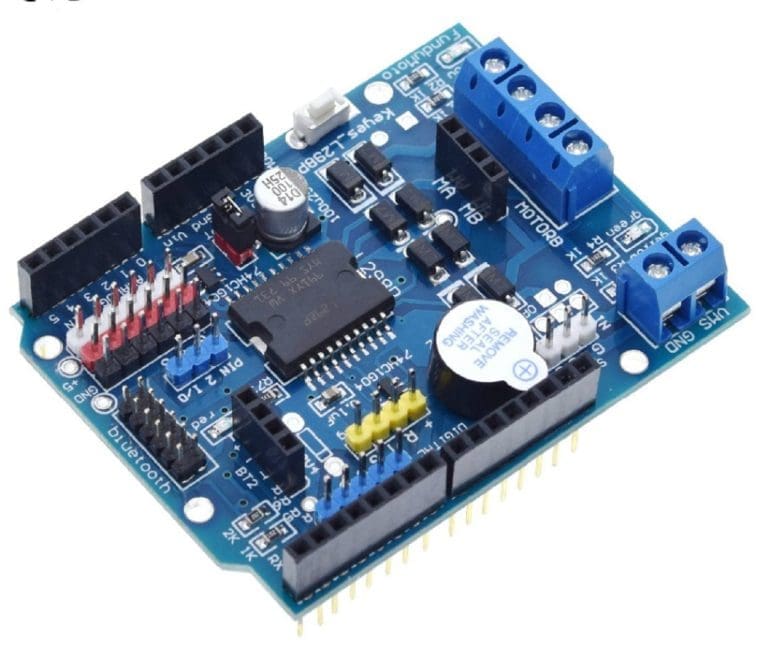

El shield L298P es una placa que se encaja directamente sobre un Arduino Uno y le agrega un controlador de motor de doble puente H. Con él puedes manejar dos motores DC, controlando su sentido de giro y su velocidad con PWM, sin cables sueltos ni protoboard. Es la forma más ordenada y rápida de armar un carrito robot, un mecanismo motorizado o un proyecto de robótica educativa.
¿Qué hace un controlador de motor de puente H?
Un pin de Arduino no puede entregar la corriente que necesita un motor, y tampoco puede invertir su polaridad. El puente H es un circuito que conmuta la alimentación del motor en un sentido o en el otro según las señales del microcontrolador. El L298P tiene dos puentes H, así que controla dos motores de forma independiente, o un motor paso a paso bipolar.
Aplicaciones del shield L298P
- Carritos robot de dos ruedas motrices.
- Seguidores de línea y robots evasores de obstáculos.
- Mecanismos motorizados: compuertas, cintas y elevadores pequeños.
- Bombas y ventiladores DC con control de velocidad.
- Proyectos educativos de robótica con Arduino.
Ficha técnica
- Voltaje lógico: 5V (del Arduino).
- Alimentación de motores: entrada VIN de 6.5 a 12V, o entrada PWRIN de 4.8 a 35V.
- Corriente lógica: menos de 36 mA.
- Corriente por canal: hasta 2A.
- Disipación máxima: 25W (a 75 °C).
- Pines usados: D4 a D7 para control de dirección y PWM.
- Conexiones: borneras de paso de 5 mm.
Cómo usar el shield L298P
- Coloca el shield sobre el Arduino Uno, alineando todos los pines.
- Conecta los motores a las borneras de salida de cada canal.
- Alimenta los motores con una fuente o batería adecuada en la entrada de potencia.
- En el programa, usa los pines de dirección para elegir el sentido de giro de cada motor.
- Usa analogWrite en los pines PWM para ajustar la velocidad.
- Prueba primero a baja velocidad y verifica el sentido de cada motor.
Consejos importantes
El L298P se calienta con corrientes altas, porque su tecnología tiene una caída de voltaje interna considerable: los motores reciben algo menos de voltaje que la fuente. Para motores pequeños, como los motorreductores amarillos de los kits de robótica, funciona muy bien. Si tus motores consumen más de 1.5A de forma continua, considera un driver más moderno o agrega ventilación. Usa siempre una fuente separada para los motores y une las tierras con el Arduino.
Ventajas del formato shield
Al encajar sobre el Arduino, el shield elimina decenas de cables y conexiones sueltas, la causa más común de fallas en los proyectos de robótica. Tu robot queda más compacto, ordenado y fácil de transportar, ideal para competencias escolares y ferias de ciencia.
Si quieres entender cómo funciona el circuito que usa este módulo, consulta el artículo sobre el puente H en Wikipedia.
Si necesitas controlar más de dos motores, puedes combinar el shield con un segundo driver externo, o usar un Arduino Mega con varios controladores. Para robots de cuatro ruedas, una opción sencilla es conectar en paralelo los dos motores de cada lado a un mismo canal, siempre que la corriente total no supere la capacidad del controlador.
Preguntas frecuentes sobre el shield L298P
¿Cuántos motores controla?
Dos motores DC de forma independiente, o un motor paso a paso bipolar.
¿Funciona con Arduino Mega?
Está diseñado para el formato Uno; en otras placas verifica la compatibilidad de pines.
¿Qué pines usa?
Los pines D4 a D7 para dirección y PWM.
¿Cuánta corriente soporta?
Hasta 2A por canal; para uso continuo conviene trabajar por debajo de ese valor.
