Tarjeta ESD5500E: evita caza de velocidad y paradas del generador
Recupera control estable de RPM y mejor respuesta ante carga
Contenido

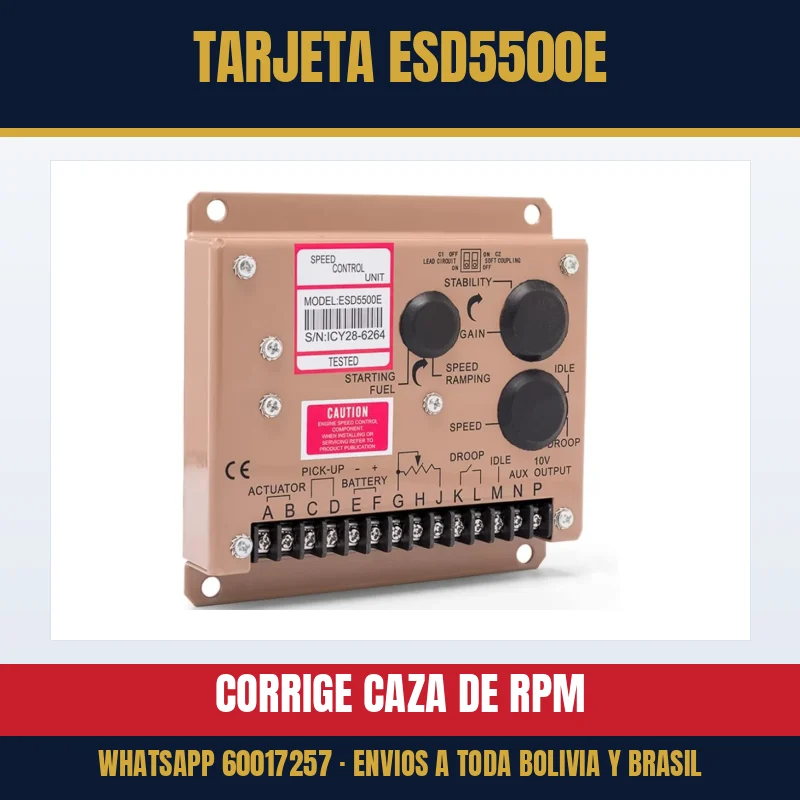

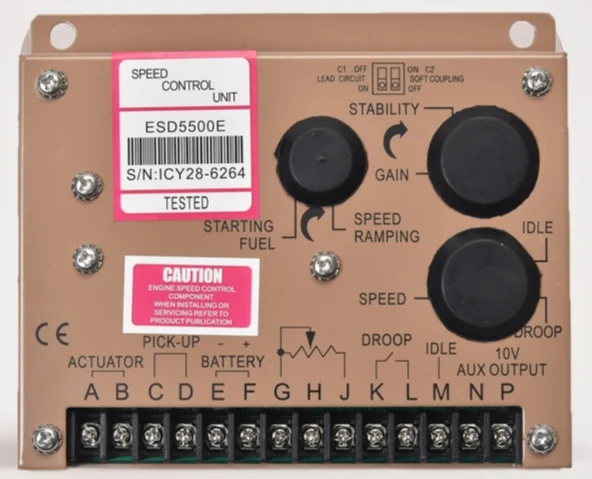

tarjeta esd5500e es el repuesto usado cuando el generador presenta velocidad inestable, caza de RPM o variaciones que terminan afectando la frecuencia de salida. Esta unidad electrónica forma parte del sistema de gobernación del motor y trabaja junto al captador magnético y al actuador para corregir la aceleración según la carga. En mantenimiento técnico, cambiar una tarjeta dañada o fatigada puede devolver una respuesta más estable y predecible. Es una opción adecuada para reparar grupos electrógenos que ya usan este tipo de control electrónico y requieren reposición del módulo.
Especificaciones técnicas del Tarjeta Esd5500e
Datos técnicos verificados de este modelo. Si tu aplicación exige un valor que no aparece aquí, consúltanos por WhatsApp antes de comprar.
| Modelo | ESD5500E |
| Tipo | Unidad electrónica de control de velocidad |
| Aplicación | Sistemas de gobernación electrónica para generadores |
| Alimentación | 12 VDC o 24 VDC |
| Entrada de sensor | Captador magnético |
| Señal de entrada del sensor | 0.5 a 120 VAC RMS |
| Rango de frecuencia de entrada | 1 kHz a 7.5 kHz |
| Salida | Control para actuador electrónico de gobernador |
| Ajustes principales | Velocidad, estabilidad y ganancia |
¿Por qué elegir este Tarjeta Esd5500e?
- Ayuda a estabilizar las RPM del motor en generadores con gobernador electrónico
- Puede reducir la caza de velocidad y las oscilaciones bajo carga
- Mejora la respuesta del sistema ante cambios de demanda eléctrica
- Trabaja en sistemas alimentados a 12 VDC o 24 VDC
- Es un repuesto útil cuando ya existe una tarjeta ESD5500E en el equipo
- Permite recuperar un control de velocidad más predecible tras una sustitución correcta
Usos y aplicaciones
La ESD5500E se usa en sistemas de control de velocidad de motores acoplados a grupos electrógenos, donde la estabilidad de RPM es clave para sostener una frecuencia de trabajo más uniforme. Suele encontrarse en equipos que emplean gobernador electrónico, actuador y sensor magnético, tanto en aplicaciones de respaldo como en operación regular. Es útil en mantenimiento correctivo cuando el generador oscila, responde mal a cambios bruscos de carga o pierde estabilidad después de descartar fallas en sensor, actuador, cableado y alimentación. También puede emplearse como repuesto de reposición en tableros existentes que ya trabajan con este modelo. Su uso correcto depende de una buena calibración del sistema y de una instalación hecha por personal técnico.
Compatibilidad e instalación
Antes de instalarla, confirma que tu sistema de gobernación utiliza una tarjeta ESD5500E o una equivalente del mismo esquema eléctrico. Debe trabajar dentro de un sistema con alimentación de 12 o 24 VDC, captador magnético y actuador electrónico de control, según el motor. No es un reemplazo universal para gobernadores puramente mecánicos. La instalación correcta exige revisar el diagrama de terminales, la polaridad, el estado del sensor y el consumo del actuador, además de ajustar velocidad, ganancia y estabilidad una vez energizada. Si vas a sustituir otra versión o marca, compara conexiones y parámetros antes de pedirla para evitar incompatibilidades en campo. Si necesitas más contexto técnico, consulta esta guía de referencia.
Guía rápida antes de comprar
Para comprar bien, revisa primero el código impreso en tu tarjeta actual: ESD5500E. Luego verifica si tu generador usa captador magnético y actuador electrónico, y si el sistema trabaja con batería de 12 o 24 VDC. También conviene identificar el síntoma real: caza de RPM, sobreaceleración, respuesta lenta o inestabilidad bajo carga. Estos problemas también pueden originarse en el sensor, el actuador, la fuente, conectores sulfatados o malas tierras, por lo que un diagnóstico previo ahorra tiempo y cambios innecesarios. Si tu equipo ya usaba este modelo, envíanos foto de la tarjeta, conexiones y etiqueta del generador para ayudarte a validar la compra antes del envío.
Preguntas frecuentes
¿Sirve para cualquier generador? Fue diseñada para sistemas de gobernación electrónica que trabajan con captador magnético y actuador, no para cualquier generador en forma universal. Si tu equipo usa gobernador mecánico o una tarjeta con otra disposición de terminales, debes comparar esquema y aplicación. La mejor práctica es revisar el código del módulo existente y enviar fotos antes de reemplazarlo.
¿Cómo sé si la falla está en la tarjeta y no en el sensor o actuador? Cuando hay caza de velocidad, aceleración errática o mala respuesta a la carga, la tarjeta puede ser una causa, pero no la única. Antes de cambiarla, revisa alimentación estable, tierras, continuidad del cableado, señal del captador magnético y estado del actuador. Un diagnóstico básico evita reemplazos innecesarios y ayuda a encontrar fallas de conexión o calibración.
¿Necesita calibración después de instalarla? Sí. Después de la instalación normalmente se debe ajustar la velocidad nominal del motor y afinar la estabilidad y la ganancia para que el generador responda bien a los cambios de carga. Es importante hacerlo con procedimiento técnico y, de ser posible, con medición de frecuencia o RPM. Una mala calibración puede generar oscilaciones aunque la tarjeta esté en buen estado.
