Reparación de conexiones eléctricas
Sustitución de terminales hembra deteriorados en equipos que utilizan lengüetas macho de 6,3 mm.
Electricidad automotriz
Conexión de componentes, relés e interruptores con terminales Faston compatibles, respetando la corriente del circuito.
Mantenimiento de equipos
Reparación de conexiones desmontables en electrodomésticos, controles y maquinaria compatible.
4. Cinco deseos que satisface
-
Evitar falsos contactos producidos por terminales flojos o desgastados.
-
Reparar conexiones sin reemplazar todo el cableado.
-
Realizar instalaciones más ordenadas y fáciles de mantener.
-
Ahorrar tiempo mediante conexiones rápidas y desmontables.
-
Conseguir un repuesto económico para trabajos eléctricos y electrónicos.
5. Cinco casos de uso en Bolivia
-
Santa Cruz: electricistas automotrices que reemplazan conectores Faston deteriorados.
-
Cochabamba: técnicos que reparan interruptores y controles eléctricos.
-
La Paz: mantenimiento de equipos con conexiones desmontables de 6,3 mm.
-
Sucre: estudiantes y técnicos que construyen tableros de prueba.
-
Tarija: talleres que necesitan sustituir terminales con falsos contactos.

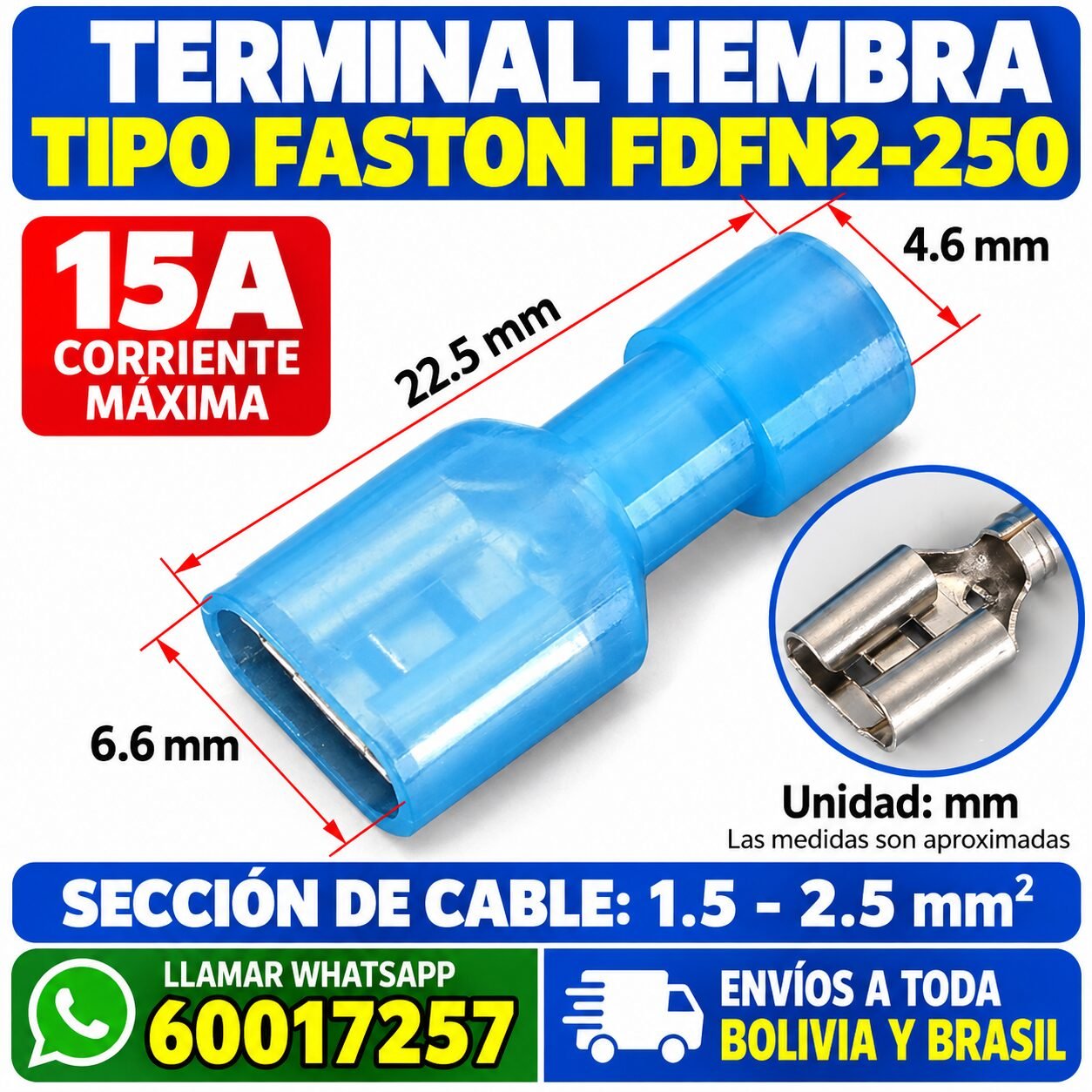

6. Ficha técnica verificada
| Característica | Especificación |
|---|---|
| Modelo | FDFN2-250 |
| Tipo | Terminal hembra Faston, aislado |
| Ancho de conexión | 6,35 mm (comercialmente 6,3 mm) |
| Espesor de lengüeta compatible | 0,8 mm |
| Corriente máxima nominal | 15 A |
| Sección de cable | 1,5–2,5 mm² |
| Calibre equivalente | 16–14 AWG |
| Longitud aproximada | 22–22,5 mm |
| Ancho exterior aproximado | 6,6 mm |
| Color del aislamiento | Azul |
| Material del contacto | Latón en variantes documentadas |
| Material aislante | Nailon en variantes documentadas |
| Instalación | Crimpado o engarzado |
Estas especificaciones coinciden con fichas comerciales del modelo FDFN2-250. El material exacto y las certificaciones del lote deben confirmarse con el proveedor.

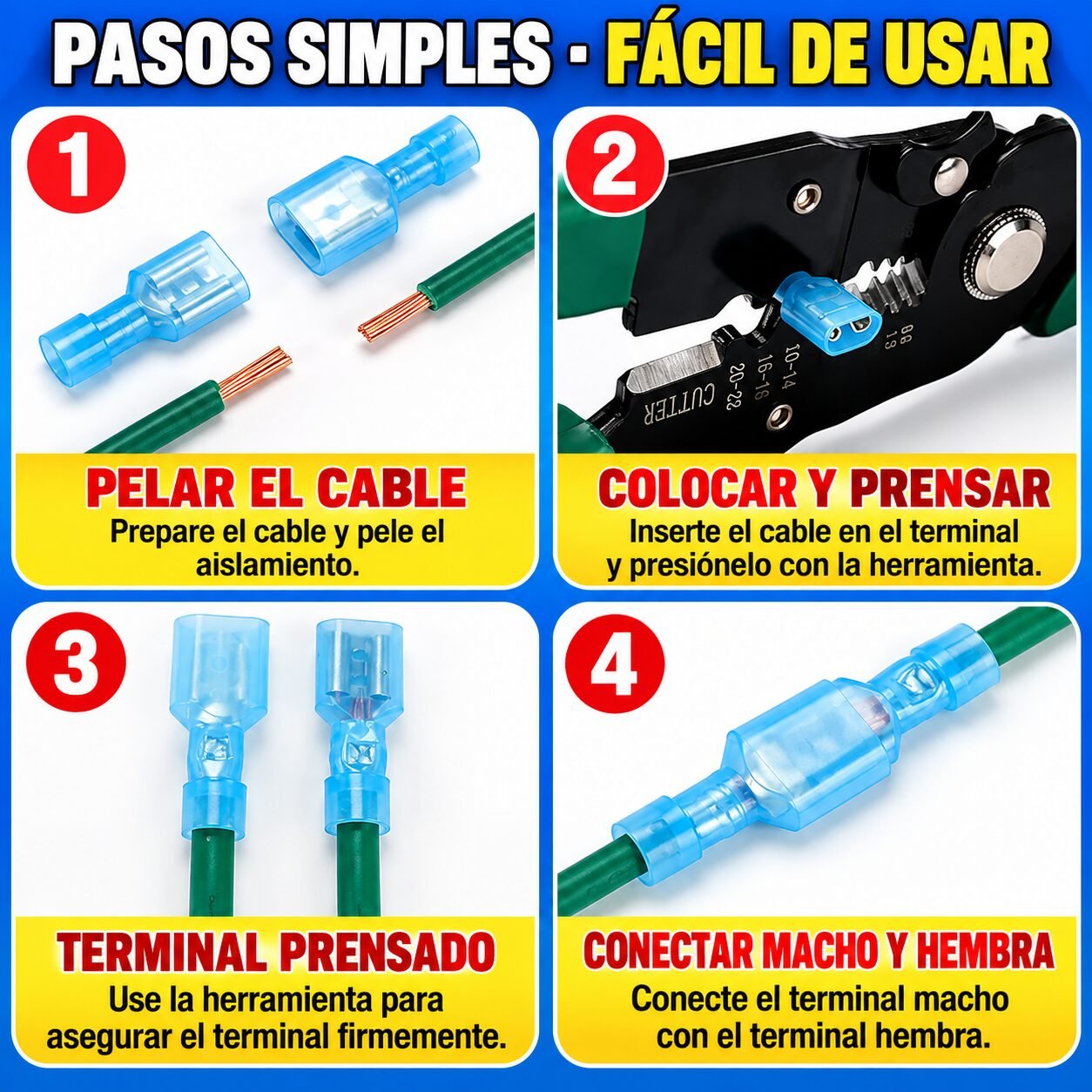

Instalación paso a paso
-
Desconecta la alimentación del circuito y comprueba que no exista tensión.
-
Corta el terminal deteriorado y revisa el estado del conductor.
-
Pela el aislamiento del cable según la profundidad del barril de crimpado.
-
Introduce el conductor de 1,5 a 2,5 mm² en el terminal.
-
Utiliza una pinza de crimpado apropiada para terminales aislados.
-
Comprueba la firmeza mediante una tracción suave.
-

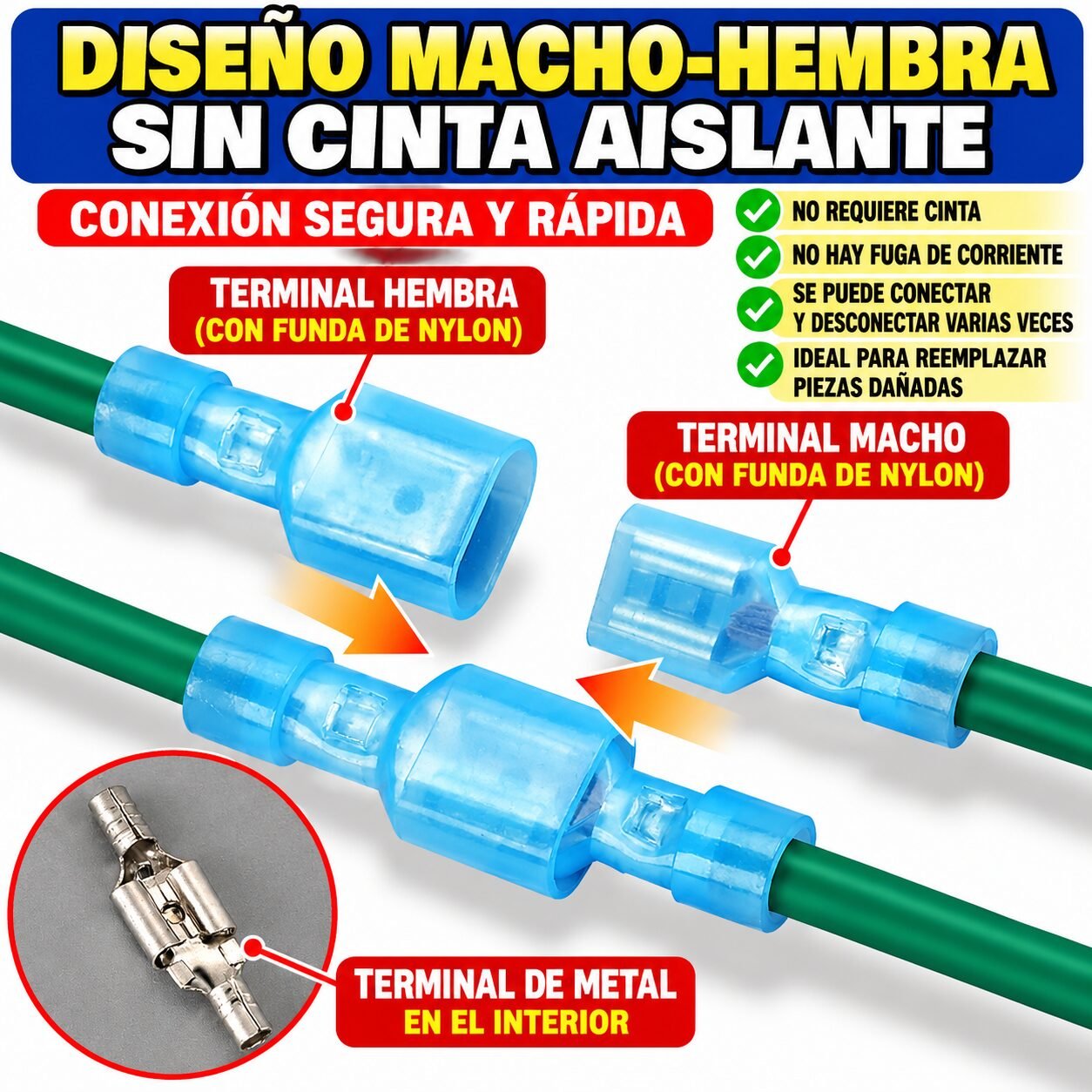

Conecta el terminal a una lengüeta macho de 6,3 × 0,8 mm.
-
Verifica que la conexión quede firme y no presente calentamiento anormal durante su funcionamiento.
No utilices este terminal por encima de su corriente nominal ni en equipos donde la temperatura o las vibraciones superen las especificaciones del componente.
