El 74LS08 es un circuito integrado de la familia TTL 74LS que contiene cuatro compuertas AND de dos entradas en un encapsulado DIP-14. Es uno de los chips más usados en prácticas de electrónica digital en colegios, institutos y universidades, y también en proyectos que necesitan combinar señales lógicas de forma sencilla.

Contenido
¿Qué hace una compuerta AND?
Una compuerta AND entrega un 1 lógico en su salida solo cuando todas sus entradas están en 1. Si cualquiera de las entradas está en 0, la salida es 0. En el 74LS08 hay cuatro compuertas independientes, cada una con dos entradas y una salida, que comparten la alimentación del chip.
| A | B | Salida |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Características del 74LS08
- Función: 4 compuertas AND de 2 entradas
- Familia: TTL Low Power Schottky (LS)
- Alimentación: 5V (rango típico 4.75–5.25V)
- Encapsulado: DIP-14, apto para protoboard
- Temperatura de trabajo: 0 a 70 °C
Distribución de pines

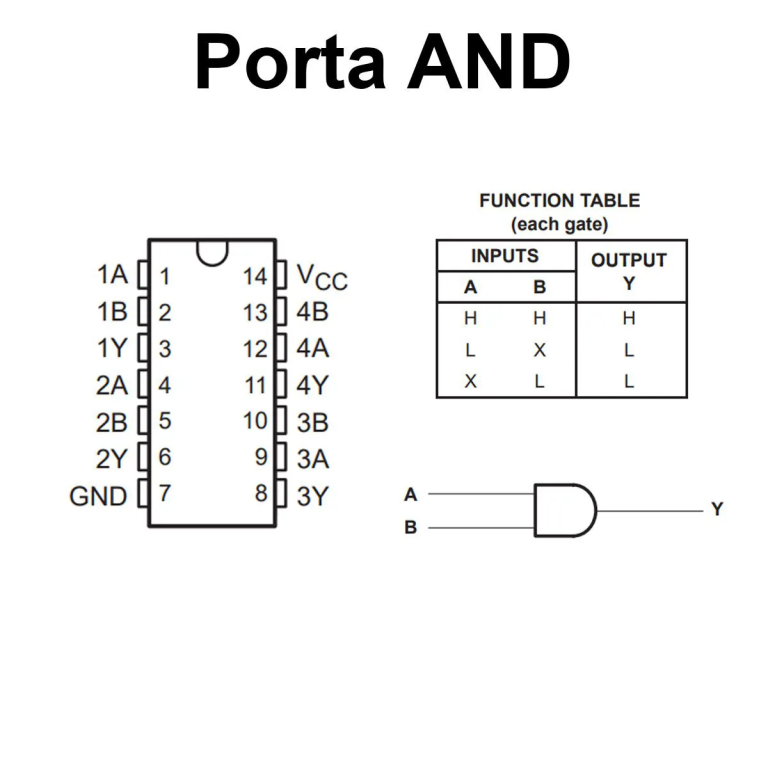

El pin 14 es VCC (+5V) y el pin 7 es GND. Las compuertas se ubican así: compuerta 1 con entradas en los pines 1 y 2 y salida en el 3; compuerta 2 con entradas 4 y 5 y salida 6; compuerta 3 con entradas 9 y 10 y salida 8; compuerta 4 con entradas 12 y 13 y salida 11. La muesca o el punto en el encapsulado indica el pin 1.
Consejos de uso
Coloca un capacitor cerámico de 100 nF entre VCC y GND, lo más cerca posible del chip, para filtrar el ruido. No dejes entradas al aire: en TTL una entrada flotante suele comportarse como 1, pero puede generar fallas; conéctalas a VCC o GND según lo que necesites. Para ver el estado de la salida con un LED, usa una resistencia de 330 a 470 Ω en serie.
Si trabajas con Arduino de 5V, puedes conectar sus salidas directamente a las entradas de este chip. Con placas de 3.3V como ESP32, la señal alta normalmente es reconocida como 1 por la familia LS, pero conviene verificarlo en tu circuito.
Aplicaciones de la compuerta AND
Se usa en habilitación de señales, sistemas de alarma que requieren dos condiciones, decodificadores, contadores, circuitos de control con sensores y prácticas de álgebra de Boole. Combinado con otros chips como el 74LS04 (inversor) o el 74LS32 (OR), permite armar casi cualquier función lógica.
Para repasar la teoría de esta función lógica, puedes revisar el artículo sobre la puerta AND en Wikipedia.
Prácticas recomendadas con el 74LS08
Una práctica clásica es comprobar la tabla de verdad usando dos interruptores DIP o pulsadores con resistencias pull-down en las entradas y un LED en la salida. Después puedes combinar compuertas para crear una AND de tres o cuatro entradas, conectando la salida de una compuerta a la entrada de la siguiente. También es útil para aprender a usar el multímetro y la punta lógica, midiendo los niveles de voltaje que corresponden a 0 y 1 en la familia TTL. Para tus prácticas en Electrónica Cyber encontrarás protoboards, LEDs, resistencias, fuentes de 5V y otros integrados de la serie 74, con envíos a toda Bolivia y asesoría por WhatsApp.
Galería de imágenes


Preguntas frecuentes sobre 74LS08
¿Funciona con 3.3V?
No es recomendable alimentarlo a 3.3V; la familia LS trabaja a 5V.
¿Puedo reemplazarlo por un 74HC08?
En la mayoría de los circuitos de 5V sí, la función y los pines son iguales, aunque los niveles lógicos varían un poco.
¿Cuál es el pin de alimentación?
El pin 14 es VCC (+5V) y el pin 7 es GND.
¿Sirve para protoboard?
Sí, el encapsulado DIP-14 encaja directamente en protoboard y en zócalos.
