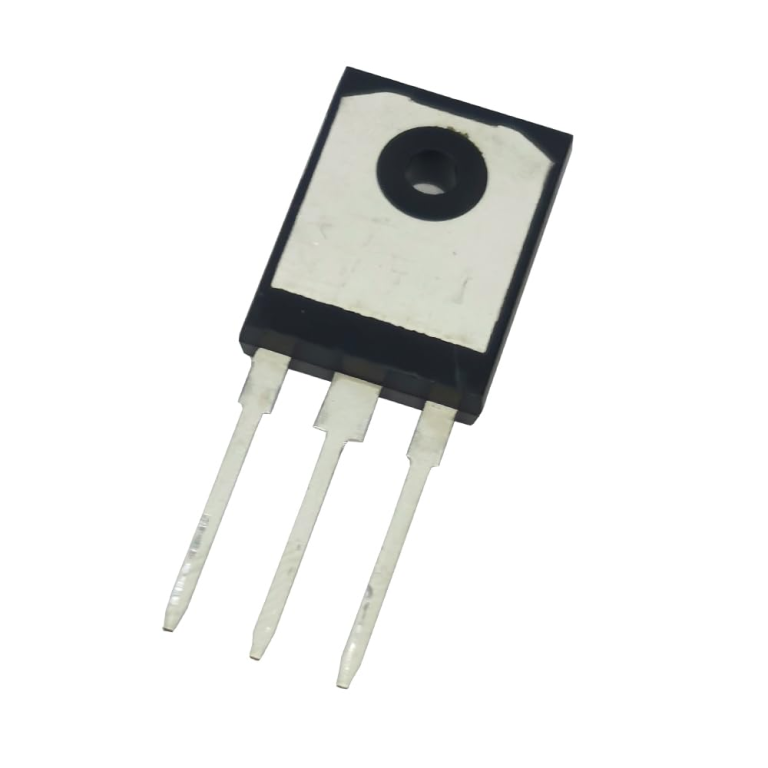

El IGBT FGH40N60SFD es un transistor bipolar de compuerta aislada de 600V y 40A, con diodo antiparalelo de recuperación rápida integrado, en encapsulado TO-247. Es un componente de potencia muy usado en soldadoras inverter, UPS, inversores solares, variadores de frecuencia, cocinas de inducción y fuentes conmutadas de alta potencia, y un repuesto frecuente en talleres de reparación electrónica.
Contenido
Características del FGH40N60SFD
- Tipo: IGBT canal N con diodo antiparalelo
- Tensión colector-emisor (VCES): 600V
- Corriente de colector: 40A a 100 °C y 80A a 25 °C (según hoja de datos)
- Tecnología field stop, conmutación rápida
- Encapsulado: TO-247
- Pines: G (compuerta), C (colector) y E (emisor)
Consulta siempre la hoja de datos del fabricante para los valores exactos de pérdidas, temperatura y área de operación segura.
¿Qué es un IGBT?
El IGBT combina la facilidad de control de un MOSFET, que se maneja por voltaje en la compuerta, con la capacidad de un transistor bipolar para conducir corrientes altas con poca caída de tensión. Por eso es el interruptor preferido en equipos que manejan cientos o miles de watts, como soldadoras y cocinas de inducción.
Cómo reemplazarlo
- Desconecta el equipo y descarga los capacitores de la fuente.
- Identifica por qué falló el IGBT: revisa los demás transistores, el driver de compuerta, las resistencias de compuerta y los diodos.
- Desuelda el IGBT dañado y limpia la superficie del disipador.
- Aplica pasta térmica nueva y, si corresponde, coloca la lámina aislante.
- Atornilla el IGBT al disipador con el torque adecuado y suelda los pines.
- Prueba el equipo con una lámpara en serie o una fuente limitada antes de la carga completa.
Aplicaciones del IGBT
- Soldadoras inverter
- UPS e inversores solares
- Variadores de frecuencia y control de motores
- Cocinas de inducción
- Fuentes conmutadas de alta potencia
Consejos para técnicos
Un IGBT rara vez falla solo: en muchos equipos, cuando uno se quema, arrastra al driver o a su par en el puente. Cambia todos los componentes afectados y verifica la señal de compuerta con un osciloscopio antes de energizar con carga. Manipula el componente con protección antiestática, ya que la compuerta es sensible a descargas.
Para conocer más sobre este semiconductor, revisa el artículo sobre el transistor IGBT en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar IGBT FGH40N60SFD 600V 40A TO-247 con Diodo, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Equivalencias y compatibilidad
Antes de reemplazar el FGH40N60SFD por otro modelo, compara tensión, corriente, velocidad de conmutación y si incluye diodo. Un reemplazo con características diferentes puede calentarse o fallar en poco tiempo. Si tienes dudas, envíanos el código del original y el tipo de equipo por WhatsApp.
Galería de imágenes
Cómo comprar en Electrónica Cyber
- Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
- Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
- Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
- Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.
Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.
Recomendaciones generales de uso
- Desconecta siempre la alimentación antes de conectar, desconectar o soldar.
- Verifica la polaridad y los valores con un multímetro antes de energizar por primera vez.
- Respeta los límites de tensión, corriente y temperatura indicados por el fabricante; trabajar al límite reduce la vida útil.
- Guarda los componentes en un lugar seco, lejos de la humedad y la electricidad estática.
- Si el equipo es de red eléctrica (220 V), la instalación debe hacerla una persona con conocimientos de electricidad.
Con estos cuidados básicos tus proyectos y reparaciones serán más seguros y duraderos.
Preguntas frecuentes sobre IGBT
¿Incluye diodo?
Sí, tiene diodo antiparalelo de recuperación rápida integrado.
¿Qué encapsulado tiene?
TO-247.
¿Sirve para soldadoras inverter?
Sí, es un reemplazo común, verificando el original en la placa.
¿Necesita aislante?
Depende del montaje; si el disipador es común a varios transistores, usa lámina aislante.
