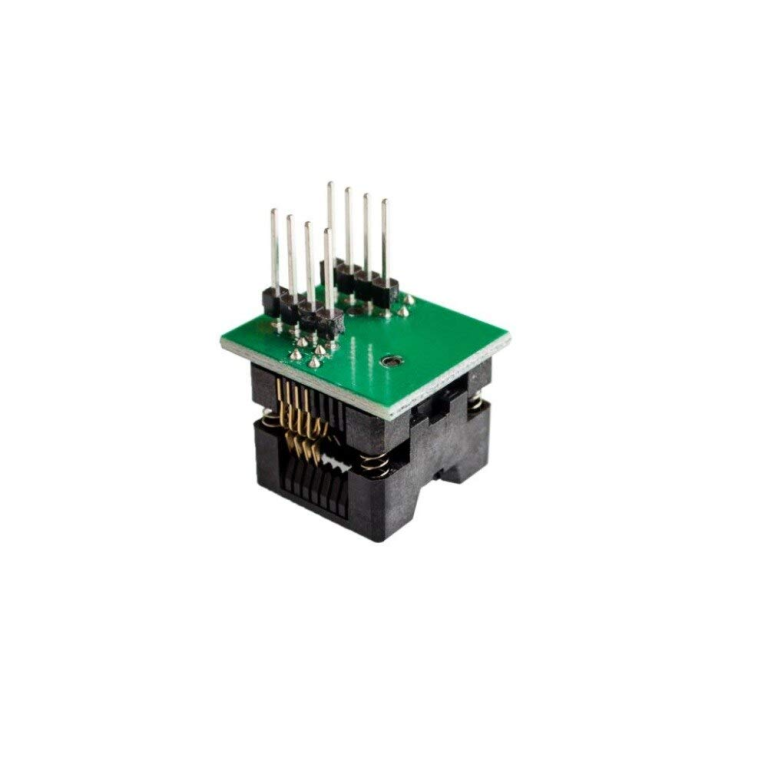

El adaptador SOIC8 a DIP8 de 150mil es un zócalo que permite conectar chips de montaje superficial de 8 pines a programadores que solo tienen entrada DIP8. Colocas la memoria en el socket de presión, cierras la tapa y el adaptador la convierte al formato de pines pasantes. Así puedes leer, borrar y grabar memorias BIOS y EEPROM sin soldar cables a cada pata, ahorrando tiempo y evitando dañar el chip.
¿Para qué sirve el socket SOP8?
Muchas memorias modernas, como las BIOS de placas madre y laptops o las EEPROM de televisores, routers y electrodomésticos, vienen en encapsulado SOIC8 (también llamado SOP8): un chip pequeño de 8 patas para soldar sobre la placa. Los programadores más comunes, en cambio, tienen un zócalo DIP con pines grandes. Este adaptador hace de puente entre ambos formatos.
Aplicaciones del adaptador SOIC8 a DIP8
- Reparación de placas madre y laptops: recuperar o actualizar la BIOS.
- Televisores y monitores: lectura y grabación de memorias EEPROM y de firmware.
- Routers y decodificadores: respaldo y recuperación de firmware.
- Electrónica automotriz: lectura de memorias en tableros y módulos compatibles.
- Laboratorios y universidades: prácticas con memorias seriales.
Características
- Entrada: chips SOIC8 / SOP8 de 150mil (cuerpo angosto).
- Salida: formato DIP8 para zócalo de programador.
- Sistema: socket de presión con tapa, sin soldar.
- Compatibilidad: programadores con zócalo DIP, como EZP, CH341A y TL866, según el chip.
150mil o 200mil: revisa el ancho del chip
Los chips SOIC8 vienen en dos anchos de cuerpo: 150mil (unos 3.9 mm, el más común en memorias de las series 24 y 25 de pequeña capacidad) y 200mil (unos 5.3 mm, frecuente en memorias de mayor capacidad). Este socket es para 150mil. Mide el cuerpo del chip sin contar las patas antes de usarlo: un chip de 200mil no encajará correctamente.
Cómo usar el adaptador paso a paso
- Retira el chip de la placa con una estación de aire caliente, o usa una pinza de prueba si vas a leerlo en placa.
- Abre la tapa del socket y coloca el chip alineando la pata 1 con la marca del adaptador.
- Cierra la tapa y verifica que todas las patas hagan contacto.
- Inserta el adaptador en el zócalo del programador respetando la orientación.
- En el software, selecciona el modelo exacto del chip y haz primero una lectura de respaldo.
Consejos para no perder información
Guarda siempre una copia del contenido original antes de borrar o grabar. Verifica el voltaje de trabajo del chip: muchas memorias modernas son de 1.8V y necesitan un adaptador de voltaje adicional. Y limpia las patas del chip con alcohol isopropílico para asegurar un buen contacto.
Si quieres conocer más sobre el tipo de memoria que se graba con este adaptador, consulta el artículo sobre la memoria EEPROM en Wikipedia.
Un socket SOP8 que ahorra tiempo
Soldar cables finos a cada pata de un chip para leerlo es lento y arriesgado: un exceso de calor puede dañar la memoria y perder la información. Con un socket SOP8 de presión, el chip se coloca y se retira en segundos, y puedes programar varias memorias seguidas sin tocar el cautín. Para un taller que repara placas madre, televisores o routers, un adaptador SOIC8 a DIP8 es una herramienta de uso diario.
Preguntas frecuentes sobre el adaptador SOIC8 a DIP8
¿Sirve para chips de 200mil?
No, este socket es para chips SOIC8 de 150mil. Mide el cuerpo del chip antes de usarlo.
¿Funciona con el CH341A?
Sí, se inserta en el zócalo DIP del programador, siempre que el chip sea compatible con el software.
¿Necesito soldar?
No, el chip se coloca a presión en el socket.
¿Sirve para memorias de 1.8V?
Necesitarás además un adaptador de 1.8V para no dañar el chip.
Mira más productos de la categoría Programadores PIC EEPROM BIOS en Electrónica Cyber.
