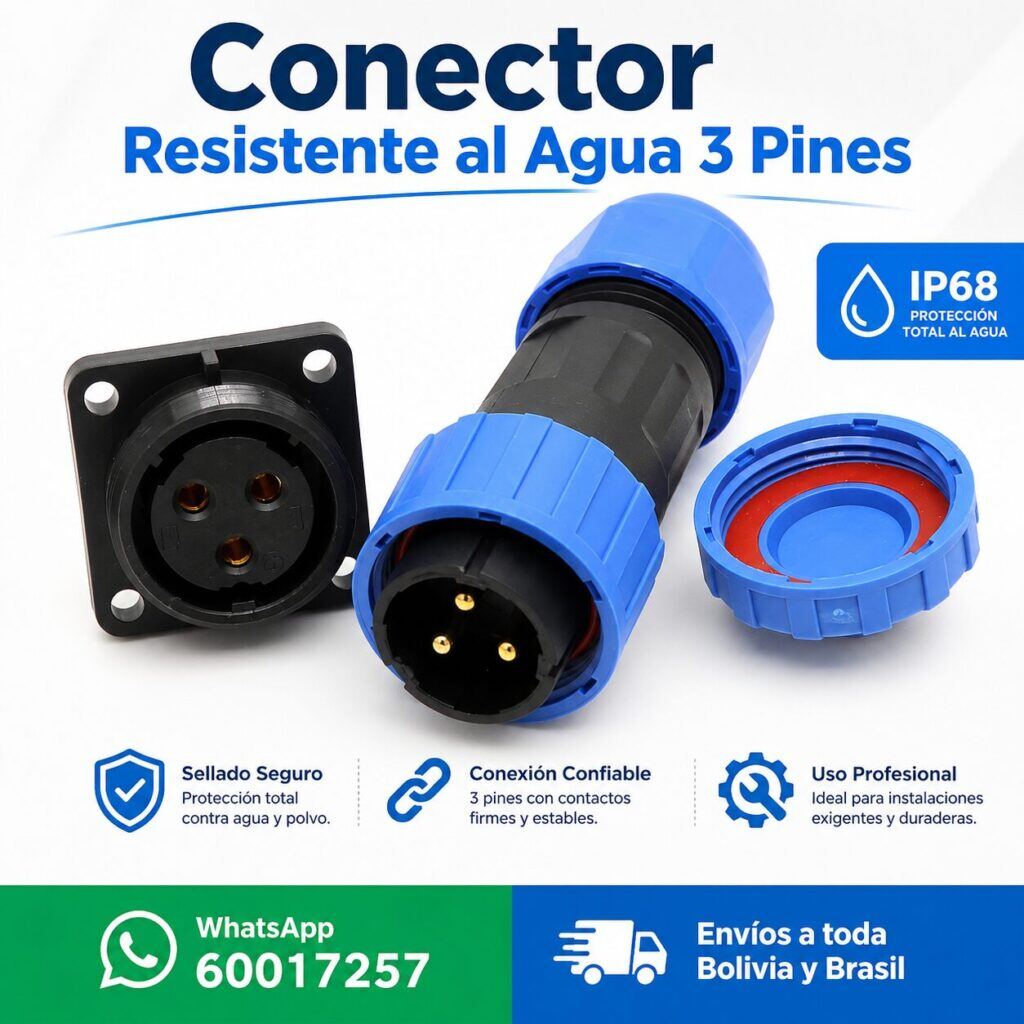

El conector LD20 de 3 pines es una unión desmontable y sellada para cables que trabajan a la intemperie. Sus dos mitades se enroscan y aprietan juntas de goma que impiden el paso del agua y del polvo, de modo que puedes desconectar una luminaria, un sensor o una bomba sin cortar cables y sin dejar empalmes expuestos. Con tres contactos, es ideal para fase, neutro y tierra, o para alimentación y una señal.
Contenido
Aplicaciones
- Reflectores y luminarias LED de exterior.
- Postes y jardines con iluminación desmontable.
- Bombas sumergibles y equipos de riego.
- Sensores y cámaras en exteriores.
- Carteles luminosos y señalización.
- Equipos industriales en ambientes húmedos.
Características
- Modelo: LD20.
- Contactos: 3.
- Acople: roscado, macho y hembra.
- Sellado: juntas de goma contra agua y polvo.
- Conexión: bornes de tornillo o para soldar, según versión.
- Uso: uniones de cable en exteriores.
Cómo instalarlo
- Corta la energía antes de trabajar.
- Pasa por cada cable la tuerca trasera y la junta del conector.
- Pela los cables a la medida indicada y conéctalos a los contactos respetando la numeración en ambas mitades.
- Arma cada mitad y ajusta la tuerca trasera para que la junta apriete bien el cable.
- Une ambas mitades y enrosca hasta el tope.
Para un sellado perfecto
Usa cable redondo del diámetro adecuado a la junta: un cable demasiado delgado o plano deja espacios por donde puede entrar agua. Coloca el conector con una pequeña curva de goteo para que el agua no corra por el cable hacia la unión, y si va a quedar en contacto permanente con agua, verifica que su protección sea la adecuada para inmersión.
Ventaja de los 3 pines
Con tres contactos puedes llevar fase, neutro y tierra a una luminaria metálica, algo importante para la seguridad. También sirve para equipos de corriente continua con alimentación y una señal, como sensores o controladores de tiras LED.
Seguridad
Respeta la tensión y corriente máximas del conector, no lo conectes ni desconectes con carga en circuitos de 220V y confía las instalaciones de red a una persona capacitada.
Si quieres conocer qué significan las clasificaciones de sellado, consulta el artículo sobre el grado de protección IP en Wikipedia.
Ventajas del conector LD20
Los empalmes con cinta aislante en exteriores se deterioran con el sol y la lluvia, y terminan provocando cortocircuitos, disparos del diferencial o fallas intermitentes difíciles de encontrar. Un conector LD20 sellado mantiene la unión seca durante años y permite retirar una luminaria o una bomba para mantenimiento sin herramientas especiales. En instalaciones con muchos puntos de luz, usar siempre el mismo conector de 3 pines facilita reemplazar equipos y mantener un sistema ordenado. Es una mejora pequeña que eleva la calidad y la seguridad de cualquier instalación exterior, tanto en casas como en comercios, parques y obras.
Consejos de compra
Antes de comprar, revisa el diámetro de tu cable y la corriente de tu equipo. Si necesitas más contactos, existen versiones de 2 a 12 pines en la misma línea. Para reflectores LED de alta potencia, verifica que la corriente total esté dentro de la capacidad del conector, y ante cualquier duda escríbenos por WhatsApp para ayudarte a elegir.

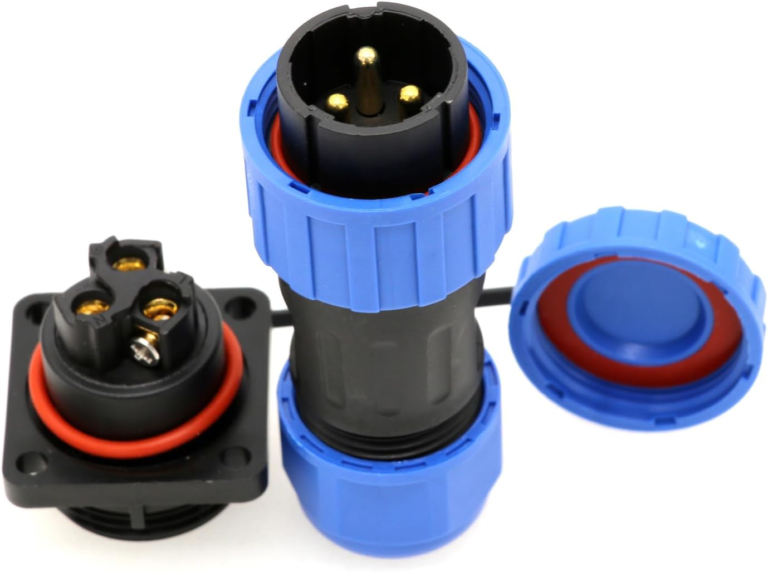

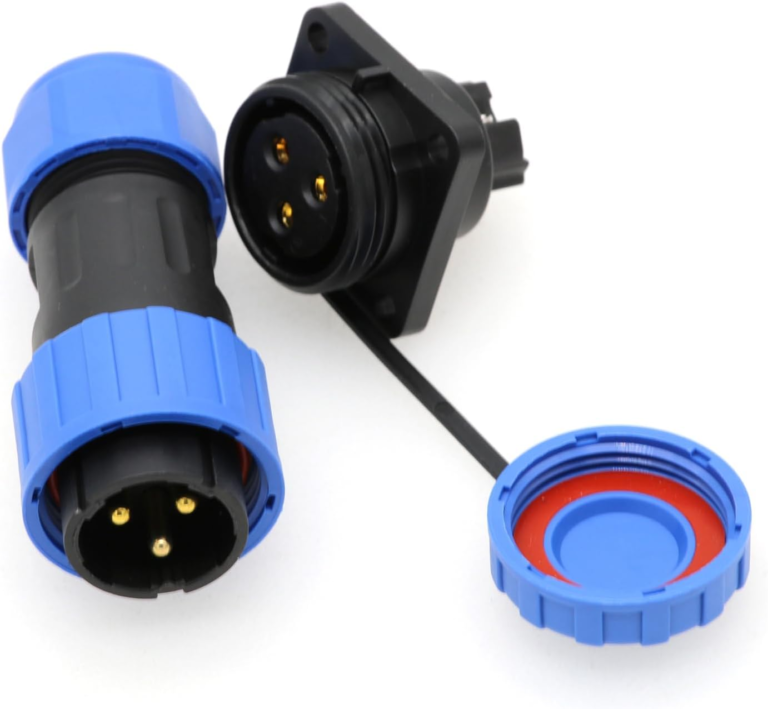

Galería de imágenes
Preguntas frecuentes sobre el conector LD20 de 3 pines
¿Cuántos pines tiene?
Tres contactos.
¿Es impermeable?
Sí, tiene juntas de goma contra agua y polvo.
¿Sirve para 220V?
Sí, dentro de su tensión y corriente máximas; instálalo sin carga.
¿Qué cable uso?
Cable redondo del diámetro adecuado a la junta.
