El conector M12 de 5 pines en ángulo de 90° es el estándar más usado en automatización industrial para conectar sensores inductivos, fotoeléctricos, actuadores y módulos de E/S. Esta versión es armable en campo: se conecta al cable con tornillos, sin necesidad de comprar cables moldeados. Su forma acodada es ideal cuando hay poco espacio delante del sensor o del equipo, y su sellado protege la conexión del polvo y la humedad.
Contenido

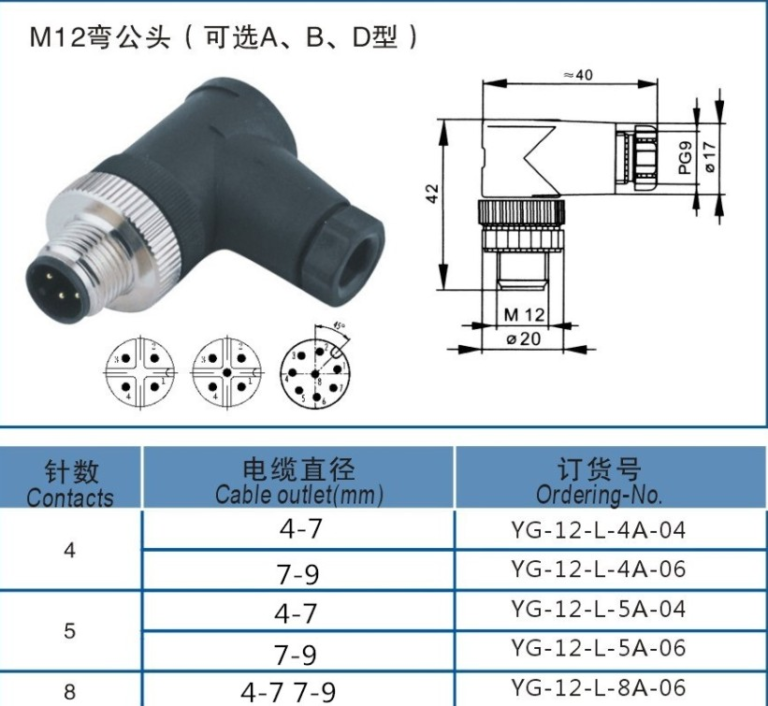

Características del conector M12
- Rosca: M12 x 1
- Pines: 5 (codificación A, la habitual en sensores)
- Versiones: macho y hembra
- Formato: acodado 90°
- Montaje: armable, contactos de tornillo

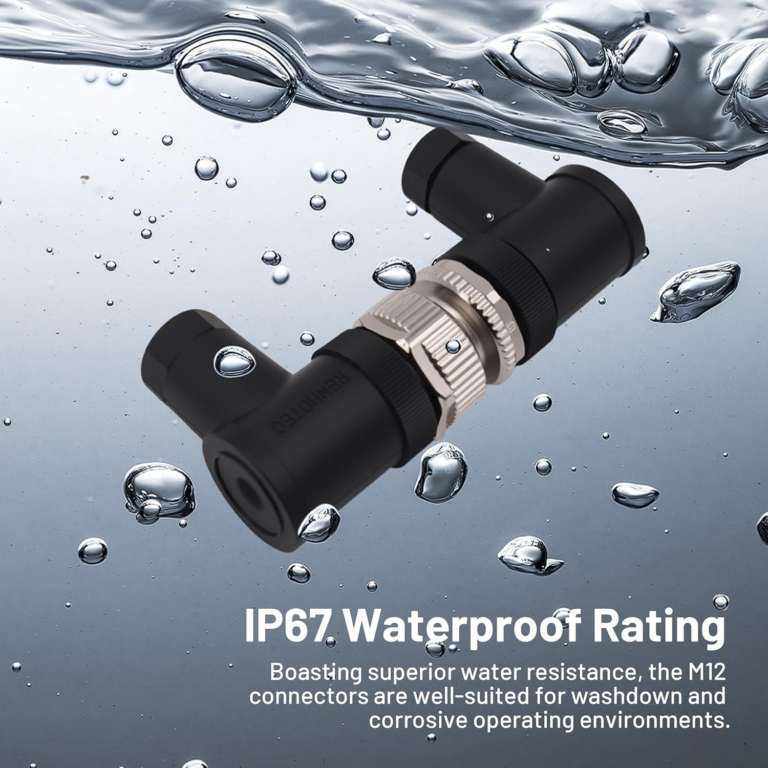

- Protección: sellado para ambientes húmedos (tipo IP67 aproximado, según montaje)
- Prensaestopa para cable redondo
Verifica el diámetro del cable compatible con el prensaestopa y el rango de sección de los conductores en la versión disponible.
Asignación típica de pines
En sensores de 3 y 4 hilos con conector M12 codificación A, la asignación habitual es: pin 1 marrón (+V), pin 2 blanco, pin 3 azul (0V), pin 4 negro (salida) y pin 5 gris o tierra según el equipo. Confirma siempre con la hoja de datos de tu sensor.
Cómo armarlo
- Pasa la tuerca, el sello y la carcasa por el cable.
- Pela la chaqueta y los conductores a la medida indicada.
- Ajusta cada conductor en su contacto según la numeración del inserto.
- Arma el cuerpo y aprieta el prensaestopa para sellar.
- Comprueba continuidad con un multímetro antes de conectar.
Aplicaciones del conector de 5 pines
- Sensores inductivos, capacitivos y fotoeléctricos
- Electroválvulas y actuadores
- Módulos de E/S distribuidos y cajas de conexión
- Maquinaria agrícola e industrial
- Equipos de impresión 3D y CNC con sensores M12
Ventajas de un conector armable
Con un conector armable puedes reparar un cable cortado en la máquina, usar la longitud exacta de cable que necesitas y reemplazar solo el conector dañado. Esto reduce tiempos de parada y costos de repuestos. La versión acodada evita dobleces forzados del cable cerca del sensor, una causa común de fallas.
Consejos
Aprieta la tuerca de acople a mano hasta el tope para asegurar el sellado. No tires del cable para desconectar. En ambientes con lavado a presión, verifica que el sello esté bien colocado.
Para conocer más sobre este estándar, revisa el artículo sobre el conector M12 en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector M12 5 Pines en Ángulo 90° Armable, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Ten siempre algunos conectores M12 macho y hembra de repuesto en la caja de mantenimiento: un cable de sensor cortado puede detener una máquina completa, y con un conector armable la reparación toma solo minutos.
Galería de imágenes
Preguntas frecuentes sobre conector M12
¿Sirve para sensores de 4 hilos?
Sí, el M12 de 5 pines es compatible con sensores de 3 y 4 hilos.
¿Es macho o hembra?
Se ofrece en versión macho y hembra; elige según tu equipo.
¿Necesita soldadura?
No, se arma con tornillos.
¿Es resistente al agua?
Está sellado para ambientes húmedos cuando se arma correctamente.
