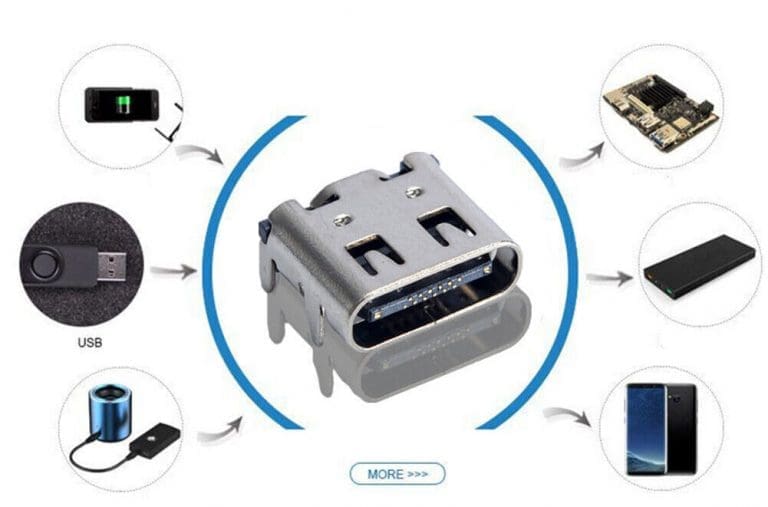

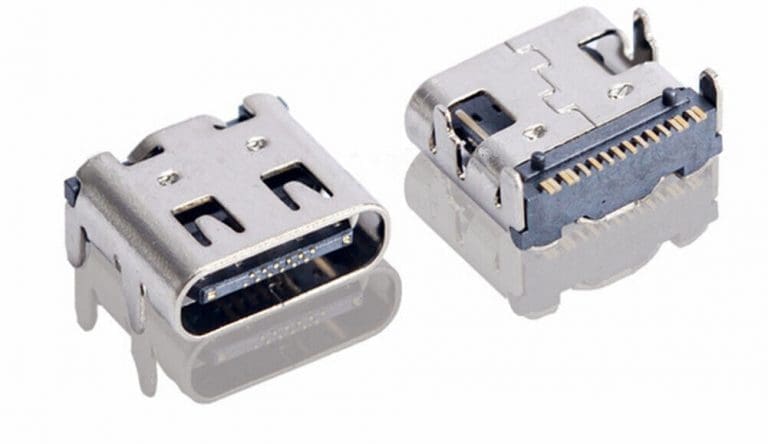

El conector tipo C hembra de 16 pines es un puerto USB-C para soldar en placa, con contactos SMD y cuatro patas de anclaje que se sueldan a través de la placa para mayor resistencia mecánica. Se usa como repuesto en dispositivos y en proyectos propios.
Contenido
Características
- Tipo: USB-C hembra.
- Contactos: 16 (SMD).
- Anclajes: 4 patas DIP.
- Montaje en placa.
Antes de reemplazar
Existen muchas variantes de conectores tipo C (6, 12, 16, 24 pines, con distinta altura y anclajes). Compara la huella y la posición de las patas con el conector original antes de comprar.
Cómo soldarlo
- Retira el conector dañado con aire caliente y flux.
- Limpia los pads con malla desoldadora.
- Posiciona el nuevo conector y suelda primero los anclajes.
- Suelda los pines SMD con punta fina y flux.
- Revisa que no haya puentes con lupa.
Uso en proyectos
Para alimentar un circuito con 5 V desde un cargador USB-C, se necesitan resistencias de 5,1 kΩ en los pines CC1 y CC2 a tierra; sin ellas muchos cargadores no entregan energía.
Para conocer más sobre este conector, consulta el artículo sobre USB-C en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector USB Tipo C Hembra 16 Pines para Placa (SMD + DIP), escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector USB Tipo C Hembra 16 Pines para Placa (SMD + DIP), envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Galería de imágenes
Resumen
¿Buscas conector tipo C? En Electrónica Cyber tenemos conector tipo C disponible con envío a toda Bolivia. Si tienes dudas sobre conector tipo C, compatibilidad o stock, escríbenos por WhatsApp al 60017257 y te asesoramos antes de comprar.
Cómo comprar en Electrónica Cyber
- Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
- Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
- Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
- Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.
Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.
Preguntas frecuentes sobre conector tipo C
¿El conector tipo C sirve para cualquier celular?
No, hay que comparar la huella con el original.
¿Cuántos pines tiene?
16.
¿Tiene anclajes?
Sí, 4 patas DIP.
¿Qué necesito para soldarlo?
Aire caliente o cautín de punta fina y flux.
