Este conector TNC hembra se instala en el extremo de un cable coaxial delgado para convertirlo en una extensión o en un cable de antena con salida TNC hembra. Es muy útil cuando necesitas alargar el cable de una antena GPS con conector TNC macho, o fabricar latiguillos para equipos de radio y medición. Se fija al cable por crimpado, lo que da una unión firme y repetible.
Contenido
Aplicaciones
- Extensiones de antenas GPS con conector TNC.
- Latiguillos para radios y equipos de comunicación.
- Cables de prueba en laboratorios de RF.
- Instalaciones vehiculares y de maquinaria.
- Equipos de topografía con conectores TNC.
Características
- Tipo: TNC hembra para cable.
- Cable: coaxial delgado de 50 ohm (verifica el diámetro de tu cable).
- Montaje: crimpado de férula y pin central.
- Impedancia: 50 ohm.
- Cuerpo: metálico niquelado.
Cómo armarlo
- Pasa la férula por el cable antes de pelar.
- Pela la cubierta, la malla y el dieléctrico según las medidas del fabricante.
- Crimpa o suelda el contacto central al conductor.
- Inserta el cable en el cuerpo hasta que el contacto quede en su posición.
- Coloca la malla sobre la parte trasera, desliza la férula y crimpa.
Elige el conector según el diámetro del cable
Los conectores de crimpar se fabrican para un rango de diámetros. Un conector para cable delgado no sujetará correctamente un cable grueso, y viceversa. Antes de comprar, mide tu cable o dinos qué tipo usas: RG174, RG316, RG58 u otro. Para cables gruesos como RG8 o LMR400 existen versiones específicas.
TNC estándar o RP-TNC
Este es un TNC estándar. Algunos equipos de redes inalámbricas usan RP-TNC, con el contacto central invertido; con ellos la rosca encaja pero no hay contacto. Verifica tu equipo antes de armar el cable.
Consejos de calidad
Usa la crimpadora con la matriz adecuada y verifica el armado con un multímetro: continuidad de extremo a extremo y ausencia de cortocircuito entre el centro y el cuerpo. Protege las uniones exteriores con cinta autofundente. Un buen armado garantiza baja pérdida y una conexión duradera.
Si quieres conocer más sobre este conector, consulta el artículo sobre el conector TNC en Wikipedia.
Ventajas del conector de crimpar
El crimpado es el método preferido por instaladores profesionales porque es rápido, repetible y no calienta el cable como la soldadura prolongada, que puede deformar el dieléctrico de los cables delgados. Con la herramienta adecuada, cada conector queda igual al anterior, con la malla firmemente sujeta y una buena continuidad eléctrica. Esto se traduce en cables más confiables y con menor pérdida de señal. Si vas a armar varios cables, invierte en una crimpadora con matrices intercambiables para distintos diámetros: te servirá para muchos tipos de conectores coaxiales.
Complementos recomendados
Para un trabajo completo, combina este conector con un cable coaxial de buena calidad, una crimpadora con la matriz correcta, termocontraíble para proteger la unión y un multímetro para verificar. Si vas a conectar una antena de exterior, suma cinta autofundente para sellar la conexión contra la humedad.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector TNC Hembra de Crimpar para Cable Coaxial Delgado, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

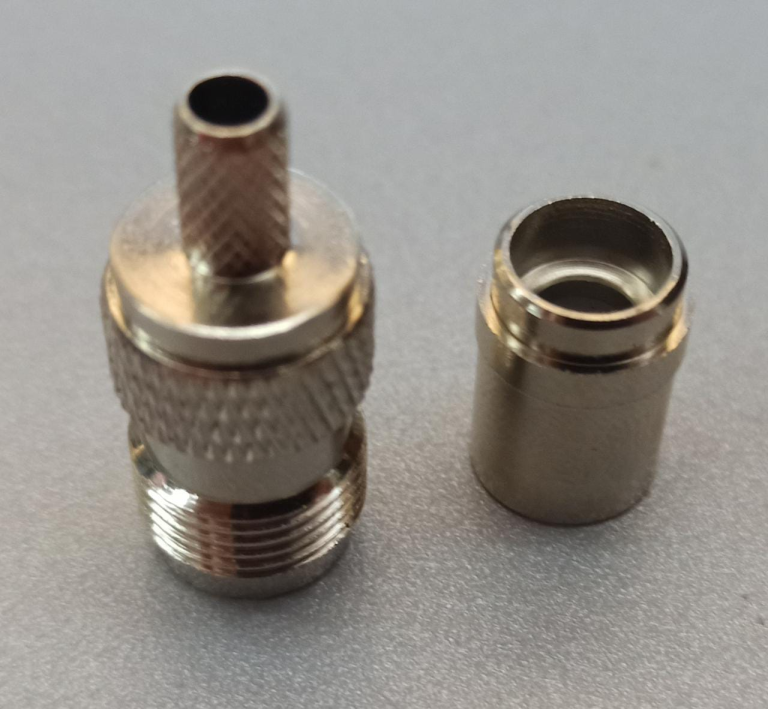

Galería de imágenes
Preguntas frecuentes sobre el conector TNC hembra para cable delgado
¿Para qué cable sirve?
Para cable coaxial delgado; verifica el diámetro de tu cable.
¿Es TNC o RP-TNC?
Es TNC estándar.
¿Cómo se instala?
Por crimpado de la férula y del contacto central.
¿Qué impedancia tiene?
50 ohm.
