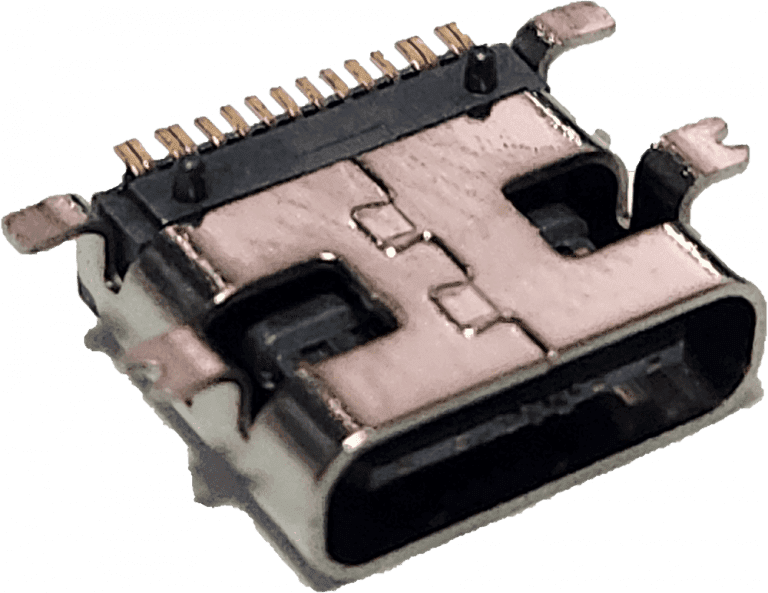

El conector USB tipo C hembra de 12 pines es un puerto USB-C para soldar en placa, usado como repuesto en celulares, power banks, parlantes y módulos, y en proyectos propios que necesiten alimentación o datos por USB-C. Esta es la variante anclajes de tierra planos; compárala con la foto y con tu conector original.
Contenido
Características
- Tipo: USB-C hembra.
- Contactos: 12.
- Anclajes metálicos para fijación (forma según variante).
- Montaje en placa.
Antes de comprar
Los conectores USB-C varían en número de pines, altura, forma de las patas de anclaje y posición en la placa. Compara la huella y las patas con el conector original; la foto del producto muestra la variante exacta.
Cómo reemplazarlo
- Aplica flux y retira el conector dañado con aire caliente.
- Limpia los pads con malla desoldadora.
- Coloca el nuevo conector y suelda primero los anclajes.
- Suelda los pines con punta fina y verifica que no haya puentes con lupa.
- Prueba la carga antes de cerrar el equipo.
Uso en proyectos
Para que un cargador USB-C entregue 5 V a tu circuito, normalmente se requieren resistencias de 5,1 kΩ de los pines CC1 y CC2 a tierra.
Para conocer más sobre este conector, consulta el artículo sobre USB-C en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector USB Tipo C Hembra 12 Pines para Placa (anclajes de tierra planos), escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector USB Tipo C Hembra 12 Pines para Placa (anclajes de tierra planos), envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Galería de imágenes
Cómo comprar en Electrónica Cyber
- Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
- Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
- Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
- Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.
Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.
Preguntas frecuentes sobre conector USB tipo C
¿El conector USB tipo C sirve para cualquier celular?
No, compara la huella con el original.
¿Cuántos pines tiene?
12.
¿Cómo se suelda?
Con aire caliente o cautín de punta fina y flux.
¿Sirve para proyectos?
Sí, con resistencias en CC1 y CC2.
