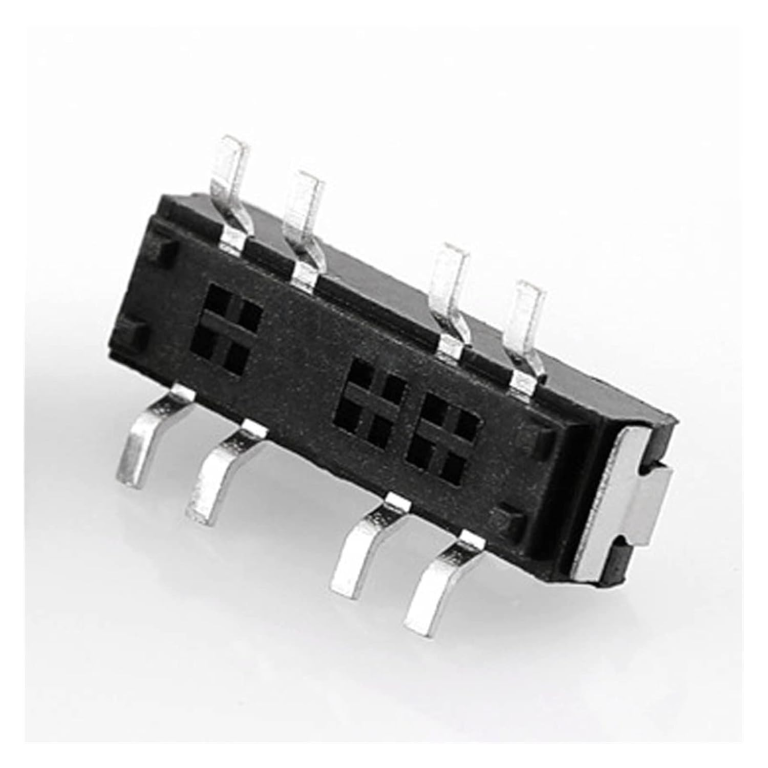

Este interruptor deslizante SMD de 8 pines y 3 posiciones es un componente miniatura de montaje superficial, usado en equipos electrónicos compactos como controles remotos, juguetes, linternas, audífonos, parlantes portátiles, cámaras y dispositivos de bolsillo. Su perfil bajo permite integrarlo en placas delgadas, y sus tres posiciones permiten seleccionar modos o encender y apagar funciones.
Contenido
Características
- Tipo: interruptor deslizante (slide switch) SMD
- Posiciones: 3
- Pines: 8, de montaje superficial
- Montaje: vertical en PCB
- Actuador de baja altura (aprox. 2 mm según modelo)
- Para señales y corrientes bajas

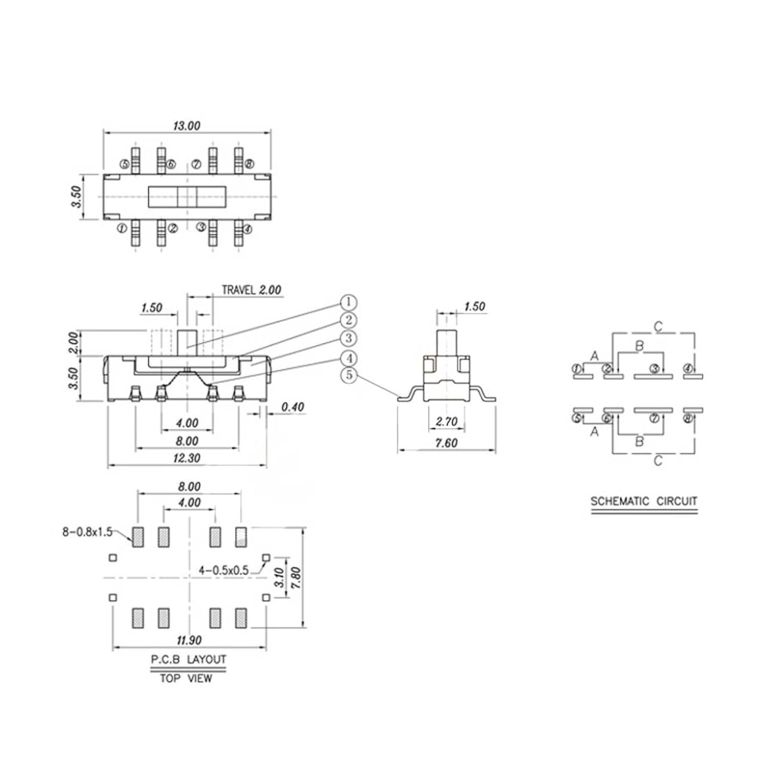

Las dimensiones exactas y la configuración interna pueden variar. Compara con el interruptor original o con la huella de tu placa antes de soldar; si tienes dudas, envíanos una foto por WhatsApp.
¿Cómo funciona un interruptor deslizante de 3 posiciones?
Al mover la palanca, el contacto interno une distintos pines según la posición: izquierda, centro o derecha. Esto permite, por ejemplo, seleccionar entre dos modos con un apagado en el centro, o elegir entre tres funciones. Los pines adicionales suelen ser de fijación mecánica para dar resistencia al componente cuando se acciona.
Cómo reemplazarlo
- Retira el interruptor dañado con estación de aire caliente, protegiendo los componentes cercanos con cinta de aluminio.
- Limpia los pads con malla desoldadora y flux.
- Coloca el nuevo interruptor alineado con los pads.
- Suelda primero un pin de anclaje, revisa la alineación y luego suelda el resto.
- Verifica el funcionamiento con un multímetro en continuidad en cada posición.
Usos del interruptor SMD
- Reparación de controles, linternas y juguetes electrónicos
- Parlantes y audífonos Bluetooth
- Selectores de modo en placas de desarrollo
- Diseño de PCB para dispositivos portátiles
Consejos
No apliques calor por mucho tiempo, porque el plástico del cuerpo puede deformarse. Usa flux y una punta fina. Si el interruptor se acciona con frecuencia, refuerza las soldaduras de los pines de anclaje para que no se desprenda.
Para conocer más sobre este tipo de componente, revisa el artículo sobre el interruptor en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Interruptor Deslizante SMD Vertical 8 Pines 3 Posiciones MSK-1155, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
¿Por qué fallan estos interruptores?
Los interruptores deslizantes miniatura sufren con el uso frecuente, la humedad y los golpes. Con el tiempo, el contacto interno se desgasta o se oxida, y el equipo deja de encender o cambia de modo solo. También es común que el interruptor se desprenda de la placa por una caída. En todos estos casos, reemplazar el interruptor deslizante devuelve la funcionalidad al equipo con una reparación económica y rápida. Revisa también si hay óxido en los pads antes de soldar el nuevo componente.
Galería de imágenes
Preguntas frecuentes sobre interruptor deslizante
¿Es para montaje superficial?
Sí, es SMD.
¿Cuántas posiciones tiene?
Tres posiciones.
¿Sirve para alta corriente?
No, es para señales y corrientes bajas.
¿Cómo lo sueldo?
Con estación de aire caliente o cautín de punta fina y flux.
